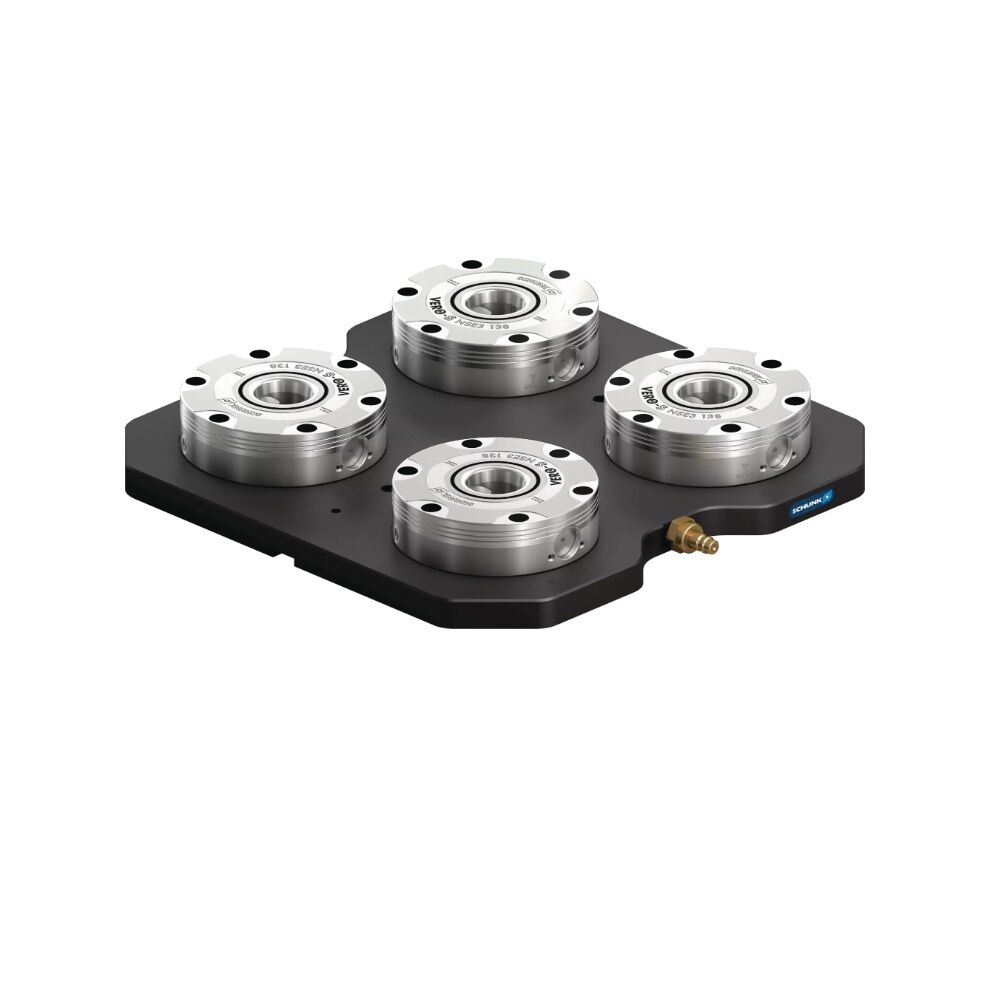

1323572 SCHUNK Piastra di serraggio 399x399x60mm con quattro moduli NSE3 138 con forza di trazione 32 kN
(Tasse incl.: 6.432,45 €)
La piastra di serraggio SCHUNK con dimensioni 399x399x60 mm è progettata per fornire una soluzione efficace nella manipolazione e nel bloccaggio di componenti. Dotata di quattro moduli NS3 138, la piastra offre una forza di trazione di 32 kN con una pressione di sbloccaggio di 6 bar, garantendo stabilità e precisione durante le operazioni di serraggio. Questo strumento è ideale per applicazioni industriali che richiedono una robusta capacità di serraggio e un design compatto.

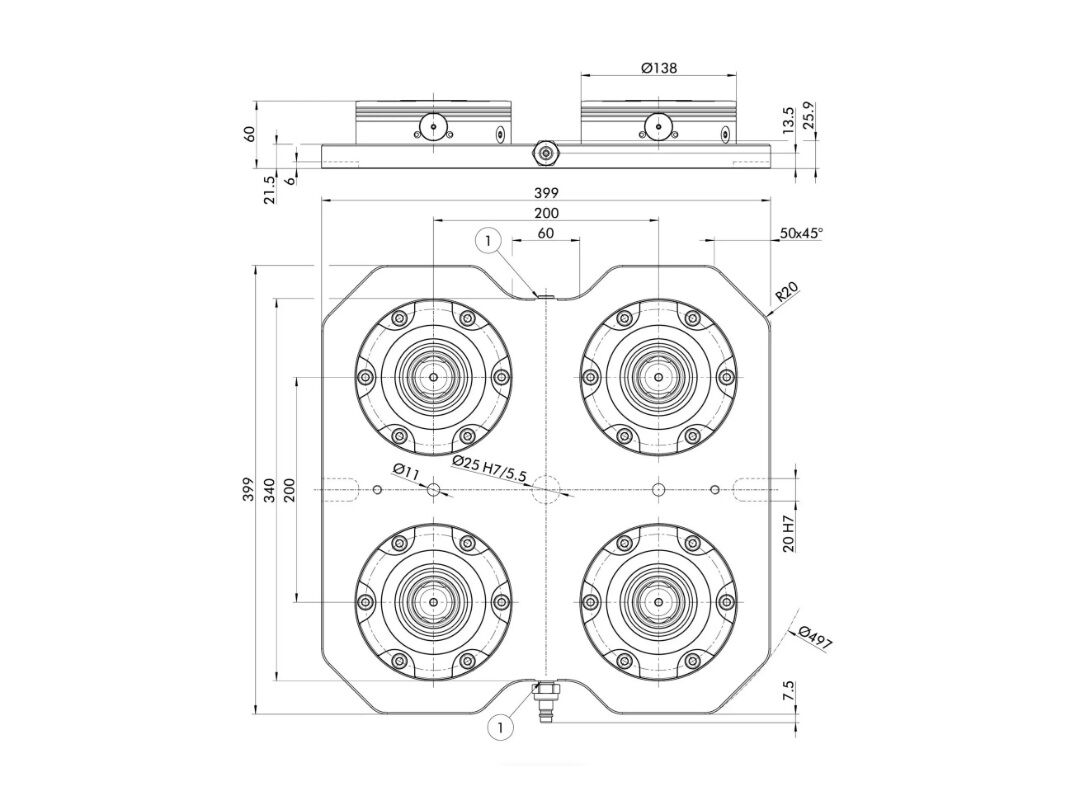

Legenda dei punti secondo immagine disegno:
1) Collegamento dell'aria G1/8, apertura moduli
La piastra di serraggio standard NSL3 400 di SCHUNK rappresenta la soluzione ideale per applicazioni industriali che richiedono elevate prestazioni e massima stabilità. Con dimensioni generose di 399x399x60 mm e un peso di 35,7 kg, questa unità sviluppa un'impressionante forza traente di 32 kN, garantendo un fissaggio sicuro e stabile anche per carichi particolarmente pesanti.
Il sistema di funzionamento combina un meccanismo a molla con attivazione pneumatica a 6 bar, offrendo un'apertura rapida e precisa dei perni di serraggio. La protezione anti-rotazione a 4 vie assicura un perfetto allineamento del pallet in tutte le direzioni, eliminando qualsiasi rischio di disallineamento durante le operazioni di carico e scarico o nelle fasi di lavorazione.
Particolarmente versatile, questa piastra può essere utilizzata sia come modulo singolo che integrata in configurazioni multiple. La possibilità di combinare più unità permette di creare soluzioni personalizzate per il fissaggio di attrezzature complesse come morse autocentranti o dispositivi speciali. La notevole forza dei perni di chiusura consente di trattenere contemporaneamente sia l'attrezzatura che il pezzo in lavorazione, garantendo stabilità e precisione in ogni fase operativa.
La costruzione robusta e l'elevata forza di serraggio la rendono particolarmente adatta per ambienti produttivi impegnativi, dove la stabilità del fissaggio è un requisito fondamentale. L'assenza di componenti elettrici e il funzionamento puramente meccanico-pneumatico ne garantiscono l'affidabilità e la durata nel tempo, anche in condizioni di utilizzo intensivo. La piastra si adatta perfettamente a diverse esigenze produttive, offrendo sempre il massimo in termini di prestazioni e sicurezza.
La fornitura comprende
Piastra di serraggio, nipplo di chiusura, connessione a spina pneumatica, cappuccio parapolvere, golfari, istruzioni per l'uso
La fornitura NON comprende
Perni di serraggio, pinze cilindriche
- Costruttore:
- SCHUNK
- Tipologia:
- Modulo normale
- Forza :
- 32kN
- Lunghezza "L":
- 399mm
- Larghezza "W":
- 399mm
- Quota "H":
- 60mm
