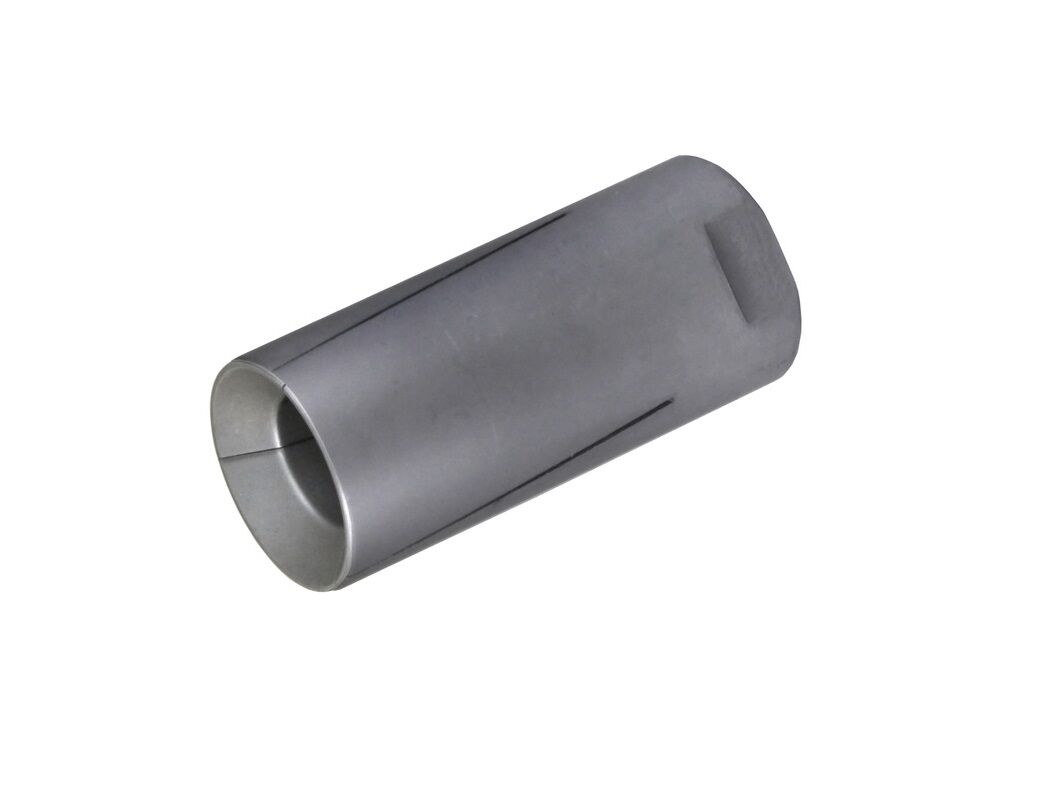

Die Spannhülse TD-036.120 ist ein technisches Bauteil für automatische Cucchi-Stangenlader, ausgeführt mit Gewinde M7X0.75 und Außen-Ø 12 mm. Ihre Aufgabe besteht darin, die Stange zu greifen, korrekt zu führen und die vom Stangenlader erzeugte Vorschubbewegung zur Drehmaschine zu übertragen. Sie wird auf Drehautomaten, CNC-Drehmaschinen und CNC-Langdrehautomaten eingesetzt, bei denen Stabilität der Zuführung, Spannqualität und korrekte Materialposition zur Maschinenachse entscheidend für Produktionskontinuität, Maßgenauigkeit und Zuverlässigkeit des Bearbeitungszyklus sind.

Während des Maschinenzyklus arbeitet die Spannhülse als Verbindungselement zwischen dem Schubsystem des Stangenladers und der zuzuführenden Stange. Der Außen-Ø 12 mm und das Gewinde M7X0.75 kennzeichnen ein kompaktes Bauteil für Zuführsysteme, bei denen verfügbarer Raum, Präzision der Gewindeverbindung und Gleichmäßigkeit der Bewegung besonders wichtig sind. Die Schließbewegung auf dem Material muss stabil, wiederholgenau und zur Stangengeometrie passend sein, da eine zu geringe Spannung Schlupf, unregelmäßigen Vorschub und Positionsverlust verursachen kann, während eine falsche Spannung Markierungen am Material, Vibrationen oder Klemmen erzeugen kann.

Bei CNC-Langdrehanwendungen, in denen das Material unter sehr ausrichtungssensiblen Bedingungen geführt und bearbeitet wird, hilft eine korrekt ausgewählte Spannhülse, Formfehler, Oberflächenmängel, Übertragungsspiel und Mikrobewegungen während des automatischen Vorschubs zu reduzieren. Die Spannhülse ist kein Messgerät, erfordert jedoch genaue dimensionale und geometrische Kontrollen, da Stangendurchmesser, Konzentrizität, Spindelhöhe, Koaxialität zwischen Stangenlader und Drehmaschine sowie Zustand der Führungen die Genauigkeit des gesamten Zuführsystems direkt beeinflussen. Eine korrekte Abstimmung zwischen Spannhülse und Stange ermöglicht einen gleichmäßigeren Schub, bessere Wiederholgenauigkeit und weniger Maschinenstillstände.

Bei der Auswahl der Spannhülse TD-036.120 sind das Modell des Cucchi-Stangenladers, nominaler oder tatsächlicher Stangendurchmesser, Materialprofil, Kompatibilität des Gewindes M7X0.75, Spindelhöhe, Ausrichtung zwischen Stangenlader und Drehmaschine, Zustand des Schubrohrs, Führungen, Buchsen und Spiel in der Vorschubübertragung zu berücksichtigen. In automatisierten Fertigungsabteilungen sind diese Kontrollen entscheidend, um den Prozess bei wiederholten Losen stabil zu halten und Ausschuss durch Zuführfehler, Spannungsverlust oder unregelmäßiges Nachschieben zu begrenzen. Eine verschlissene oder nicht zum Stangenprofil passende Spannhülse kann Geräusche, Vibrationen, ungleichmäßigen Vorschub, Positionierfehler und Qualitätsprobleme am bearbeiteten Werkstück verursachen.

Spannhülsen für den Stangenvorschub können für runde, sechskantige oder quadratische Stangen geliefert werden. Bei Profilstangen erfolgt die Schleifbearbeitung nach dem Eckmaß und nicht nach einem allgemeinen Durchmesser, damit die Spannfläche zur tatsächlichen Geometrie des Materials passt. Diese gezielte Bearbeitung ist wichtig, um unregelmäßige Auflage, Verlust der Zentrierung, Vibrationen und lokalen Verschleiß an den Kontaktflächen zu vermeiden. Bei Sechskant- oder Quadratprofilen erlaubt die korrekte Bewertung des Eckmaßes der Spannhülse, die Spannung besser zu verteilen und das Material während Vorschub, Stopp und erneutem Anfahren des Stangenladers stabil zu halten.

Aus betrieblicher und wartungstechnischer Sicht sollte die Spannhülse regelmäßig auf Sauberkeit des Gewindes, Integrität der Spannflächen, Freiheit von Graten, ungewöhnliche elastische Verformung, unregelmäßige Kontaktspuren und Verlust der Konzentrizität geprüft werden. Sinnvoll ist auch die Kontrolle axialer Einstellungen, der Höhe des Stangenladers, der Ausrichtung zur Spindel, des Schubrohrs, der Buchsen und Führungen, da die Genauigkeit der Zuführung vom Zusammenspiel all dieser Elemente abhängt. Die Spannhülse TD-036.120 eignet sich für mechanische Werkstätten, Stangendrehereien, CNC-Abteilungen, Instandhalter, Maschinenbauer, Labortechniker, Prozessingenieure und Verantwortliche der Qualitätskontrolle. Tadaah bietet dieses Bauteil mit besonderer Aufmerksamkeit für technische Kompatibilität und anwendungsbezogene Beratung an und unterstützt die Auswahl der richtigen Spannhülse nach installiertem Stangenlader, benötigtem Durchmesser, Stangengeometrie und realen Arbeitsbedingungen.
