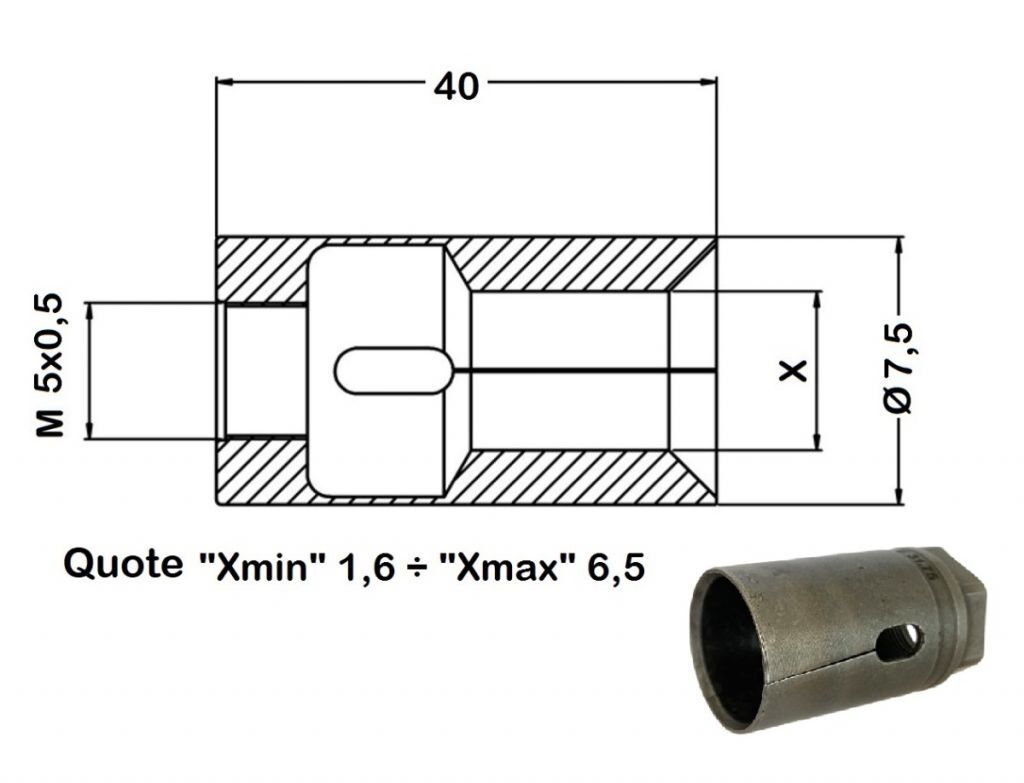

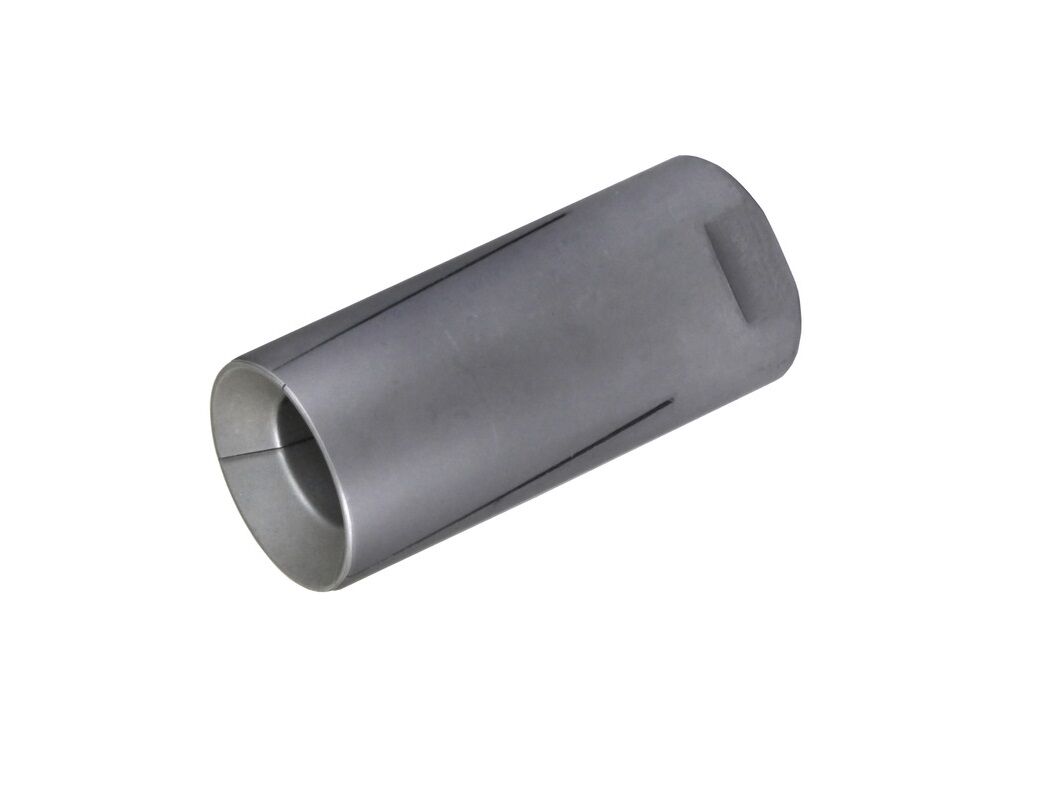

Die Spannhülse 036.070 für IEMCA Stangenlader ist ein professionelles Bauteil für automatische Stangenzuführsysteme an Automatendrehmaschinen, CNC-Drehmaschinen und CNC-Langdrehautomaten. Das Produkt ist durch das Gewinde M5X0.5 und den Außendurchmesser 7.5mm gekennzeichnet. Diese Abmessungen müssen sorgfältig mit dem Modell des Stangenladers, der Schubeinheit und dem zu bearbeitenden Stangendurchmesser abgeglichen werden. Die Aufgabe der Spannhülse besteht darin, das Material während des Vorschubs aufzunehmen und zu führen, um die Kontinuität des Drehzyklus und die korrekte Zuführung der Stange in Richtung Arbeitsbereich zu unterstützen.

In einer Fertigungslinie für Stangenbearbeitung arbeitet die Spannhülse als Verbindungselement zwischen dem Vorschubsystem des Stangenladers und dem Rohmaterial. Sie dient nicht zum Spannen des Werkstücks während der Zerspanung wie eine Hauptspindelspannzange, sondern begleitet die Stange stabil und kontrolliert. Dadurch werden unerwünschte Bewegungen, Ausrichtfehler, Übertragungsspiel und mögliche Vibrationen reduziert, die die Wiederholgenauigkeit des Zyklus beeinflussen können. Eine korrekt dimensionierte Spannhülse unterstützt die axiale Position der Stange, erleichtert den automatischen Vorschub und macht die Schubphase bei Serienbearbeitungen besser kontrollierbar.

Das Bauteil eignet sich für mechanische Fertigungsabteilungen, Drehereien, Unternehmen mit Serienproduktion, Maschinenbauer und Instandhaltungstechniker, Labortechniker sowie Mitarbeiter der Qualitätssicherung, die eine konstante Abstimmung zwischen Werkzeugausrüstung, Stangenlader und Material benötigen. Bei der Auswahl müssen Anschlussgewinde, Außendurchmesser, benötigter Innendurchmesser, Stangengeometrie und das zu bearbeitende Profil berücksichtigt werden. Die Spannhülsen können für runde, sechskantige oder quadratische Stangen geliefert werden; bei Profilmaterial erfolgt die Schleifbearbeitung nach dem Eckmaß, damit die Aufnahme zur tatsächlichen Materialgeometrie passt.

Bei der Montage sollten die Sauberkeit der Aufnahme, das Fehlen von Spänen, Graten oder Kühlschmierstoffrückständen sowie der einwandfreie Zustand des Gewindes M5X0.5 kontrolliert werden. Eine verschmutzte oder beschädigte Verbindung kann Formfehler, scheinbare Exzentrizität, ungleichmäßiges Mitnehmen oder Schwierigkeiten beim Vorschub verursachen. Vor Produktionsbeginn sollte geprüft werden, ob die Stange ohne Klemmen läuft, ob die Höhe des Stangenladers korrekt zur Maschinenachse ausgerichtet ist und ob im Schubsystem kein ungewöhnliches Spiel vorhanden ist. Diese Kontrollen sind besonders wichtig bei CNC-Langdrehautomaten, bei denen Materialstabilität und Vorschubgenauigkeit die Qualität des fertigen Werkstücks direkt beeinflussen.

Für eine korrekte Anwendung ist es sinnvoll, die Abmessungen der Spannhülse immer mit der Konfiguration des IEMCA Stangenladers und dem tatsächlichen Zustand der Stange zu vergleichen. Stangen außerhalb der Toleranz, ovale, verformte oder ungleichmäßige Profile können eine unkonstante Spannung und einen unregelmäßigen Vorschub verursachen. Bei hoch wiederholgenauen Bearbeitungen, kleinen Durchmessern oder langen automatischen Zyklen hilft eine regelmäßige Kontrolle des Verschleißes, Maschinenstillstände, Zuführfehler und Ausschuss zu vermeiden. Die Spannhülse TD-036070 ist damit eine technische Lösung für Anwender, die ein präzises, kontrollierbares Ersatzteil für industrielle Anwendungen suchen, bei denen die zuverlässige Stangenzuführung entscheidend für die Produktivität der Drehmaschine ist.
