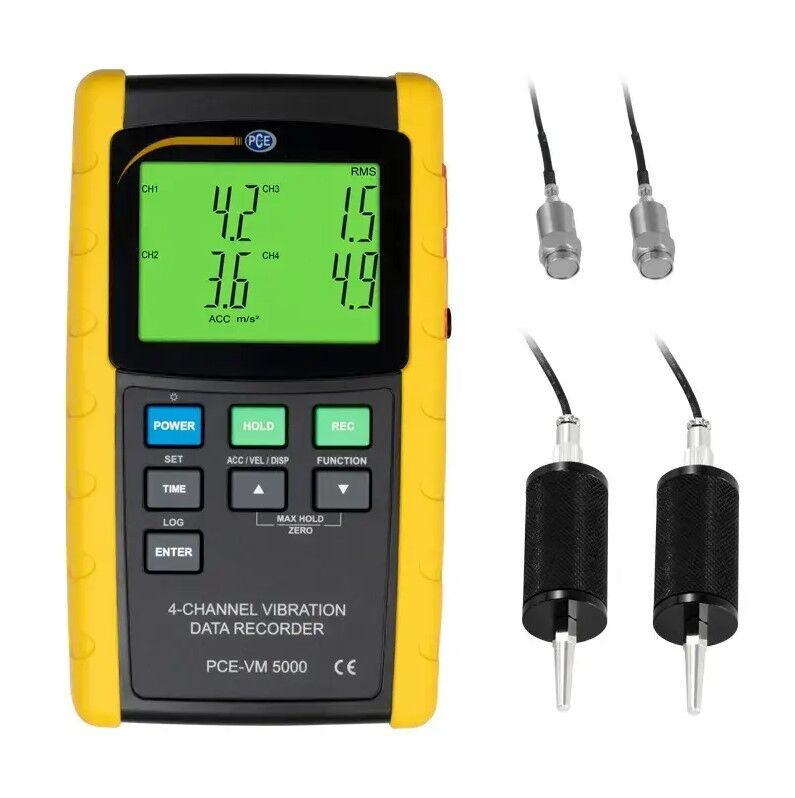

PCE Instruments PCE-VM-5000-KIT Vibrometer mit 4 kanälen und datenlogger, misst geschwindigkeit, beschleunigung und verschiebung von vibrationen von 10 Hz bis 1 kHz, einfache analyse am PC
verfügbar
SKU
PCE-VM-5000-KIT
2.871,10 €
(Inkl. MwSt.: 3.502,74 €)
(Inkl. MwSt.: 3.502,74 €)
Vibrometer mit 4 Kanälen und Datenlogger-Funktion, konzipiert zur Messung von Geschwindigkeit, Beschleunigung und Verschiebung von Vibrationen. Es ist in der Lage, Vibrationen an maximal 4 Punkten gleichzeitig zu überwachen und misst in einem Frequenzbereich von 10 Hz bis 1 kHz. Die Sensoren, ausgestattet mit einem 1,2 m langen Kabel, ermöglichen die Aufzeichnung von Vibrationen in verschiedenen Bereichen des zu analysierenden Bauteils. Die gesammelten Daten können direkt auf einem großen beleuchteten LCD-Display angezeigt oder zur PC-Analyse über eine SD-Karte übertragen werden, um sie anschließend in Excel auszuwerten. Die robuste Struktur gewährleistet präzise Messungen, auch unter anspruchsvollen Einsatzbedingungen.
Technische spezifikationen:
| Beschleunigung | |
| Einheit: m/s² | Bereich: 0,5 - 199,9 m/s² Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Einheit: g | Bereich: 0,05 - 20,39 g Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Einheit: ft/s² | Bereich: 2 - 656 ft/s² Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Kalibrierpunkt | 50 m/s² (160 Hz) |
| Geschwindigkeit | |
| Einheit: mm/s | Bereich: 0,5 - 199,9 mm/s Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Einheit: cm/s | Bereich: 0,05 - 19,99 cm/s Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Einheit: inch/s | Bereich: 0,02 - 7,89 inch/s Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Kalibrierpunkt | 50 mm/s (160 Hz) |
| Ausweitung | |
| Einheit: mm | Bereich: 1,999 mm Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Einheit: inch | Bereich: 0,078 inch Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
| Kalibrierpunkt | 0,141 mm (160 Hz) |
| Display | 82 x 61 mm LCD mit Hintergrundbeleuchtung |
| Anzahl Kanäle | 4 Eingangskanäle |
| Messarten | Geschwindigkeit, Beschleunigung, Ausweitung |
| Maßeinheiten | Beschleunigung: m/s², g, ft/s² Geschwindigkeit: mm/s, cm/s, inches/s Ausweitung: mm, inches |
| Frequenzbereich | 10 Hz - 1 kHz |
| Höchstwert-Hold | Beschleunigung, Geschwindigkeit: Misst / aktualisiert den Höchstwert Ausweitung: Misst / aktualisiert den p-p-Wert |
| Max. Hold | Beschleunigung, Geschwindigkeit: Misst / aktualisiert Max. Höchstwert Ausweitung: Misst / aktualisiert Max. p-p-Wert |
| Max. Hold-Reset | Knopfdruck-Aktivierung |
| Zero-Funktion | Knopfdruck-Aktivierung für Beschleunigungs-(RMS) Messungen |
| Datenlogger-Abtastrate | Automatisch: 1 - 3.600 Sekunden Manuell: per Knopfdruck |
| Speicherkarte | SD-Speicherkarte (1 - 16 GB) |
| Data-Hold-Funktion | Hält angezeigten Messwert fest |
| Audio-Ausgangsstelle | Mini-Stereoklinkenbuchse Max. Spannung: 2 V Ausgangswiderstand: 100 Ohm |
| Betriebstemperatur | 0 - +50 °C |
| Betriebsfeuchtigkeit | 85 % r.F. max. |
| Stromversorgung | 8 x 1,5 V AA Batterien oder 9 V Netzadapter |
| Stromverbrauch | NiMH Akku 3 x 2700 mAh |
| Betriebs-/Ladedauer | Normalbetrieb: ca. 12 mA dc Bei ausgeschalteter Hintergrundbeleuchtung und angeschaltetem Datenlogger: ca. 35 mA dc |
| Gewicht | Messgerät: 515 g Sonde mit Kabel und Magnetsockel: 99 g |
| Abmessungen | Hauptgerät: 203 x 76 x 38 mm Sonde: 16 x 37 mm im Durchmesser Kabellänge: 1,2 m |
| Dimensioni: | Misuratore: 203 x 76 x 38 mm Sensore: 16 x 37 mm in diametro Lunghezza del cavo: 1,2 m |
Ein Vibrometer ist ein wesentliches Präzisionsinstrument zur Messung von Vibrationen in einer Vielzahl von Industrie- und Wissenschaftsbereichen. Dieses fortschrittliche Gerät wurde entwickelt, um Beschleunigung, Geschwindigkeit und Verschiebung von Vibrationen zu messen, und arbeitet in einem Frequenzbereich von 10 Hz bis 1 kHz. Dank seiner Datenlogger-Funktionalität ermöglicht das Vibrometer die kontinuierliche Aufzeichnung von Daten auf einer SD-Karte, was die Sammlung, Analyse und Archivierung von Informationen erleichtert.
Das Vibrometer verfügt über vier Kanäle, die eine gleichzeitige Messung von Vibrationen an bis zu vier Punkten ermöglichen. Diese Fähigkeit erhöht die Effektivität der Analysen und bietet einen umfassenderen Überblick über die Betriebsbedingungen. Die Sensoren, ausgestattet mit einem 1,2 m langen Kabel, können problemlos verschiedene Bereiche des zu untersuchenden Bauteils erreichen, was eine genaue Erfassung der Vibrationen an jedem kritischen Punkt gewährleistet. Dies ist besonders nützlich, um sich bewegende oder schwer zugängliche Komponenten zu überwachen, bei denen Vibrationen potenzielle Probleme oder Fehlfunktionen anzeigen können.
Das Gerät ist mit einem großen beleuchteten LCD-Display ausgestattet, das eine klare und sofortige Anzeige der Ergebnisse bietet. Dieses Merkmal ist entscheidend, da es den Bedienern ermöglicht, Informationen schnell zu interpretieren, ohne zusätzliche Geräte zu benötigen. Die Echtzeitvisualisierung der Daten erleichtert die Identifizierung von Anomalien und ermöglicht umgehende Korrekturmaßnahmen, wodurch die Sicherheit und Zuverlässigkeit der Abläufe verbessert wird.
Für eine detaillierte Bewertung und effektive Verwaltung der gesammelten Informationen ermöglicht das Vibrometer den Datenübertrag auf einen PC zur Analyse in Excel. Diese Funktionalität ist besonders nützlich in Anwendungen, in denen die Überwachung von Vibrationen entscheidend ist, um Schäden an Maschinen und Komponenten zu verhindern. Die Datenanalyse ermöglicht Ingenieuren, Trendanalysen und Berichterstattungen durchzuführen, wodurch informierte Entscheidungen für präventive und prädiktive Wartung erleichtert werden.
Die robuste Struktur des Vibrometers gewährleistet präzise und zuverlässige Messungen, selbst in herausfordernden Arbeitsumgebungen wie denen mit Staub, Feuchtigkeit oder extremen Temperaturen. Dies macht es zu einem unverzichtbaren Werkzeug im Bereich der industriellen Wartung und der Qualitätskontrolle. Durch den Einsatz eines Vibrometers können Ingenieure und Techniker die Leistung ihrer Anlagen optimieren und die betriebliche Sicherheit gewährleisten.
Darüber hinaus finden Vibrometer in verschiedenen Bereichen Anwendung, von der Maschinendiagnose bis zur Strukturanalyse, und ermöglichen eine kontinuierliche Überwachung der Betriebsbedingungen. Mit der zunehmenden Komplexität moderner Geräte wird die Fähigkeit zur Überwachung und Analyse von Vibrationen immer wichtiger, um kostspielige Ausfälle zu vermeiden und die Betriebseffizienz zu verbessern. Aufgrund ihrer Vielseitigkeit und Präzision stellen Vibrometer ein zentrales Element für Unternehmen dar, die hohe Standards für Qualität und Sicherheit in ihren Produktionsprozessen aufrechterhalten möchten.
Eigenschaften:
- Frequenzbereich: 10 Hz ... 1 kHz
- Messung von Beschleunigung, Geschwindigkeit und Ausweitung
- Anschluss von bis zu 4 Sensoren gleichzeitig
- Datenspeicherung auf SD-Karte
- Robustes Design
- Präzise Messungen
- Großes, hintergrundbeleuchtetes Display
- Auswertung der Daten auf dem PC mit Excel
- Messung von Beschleunigung, Geschwindigkeit und Ausweitung
- Anschluss von bis zu 4 Sensoren gleichzeitig
- Datenspeicherung auf SD-Karte
- Robustes Design
- Präzise Messungen
- Großes, hintergrundbeleuchtetes Display
- Auswertung der Daten auf dem PC mit Excel
Lieferumfang:
1 x Beschleunigungsaufnehmer PCE-VM 5000-KIT
2 x Sonde VB-83 mit Kabel und Magnetsockel (1,2 m)
2 x Vibrationssensor VB-84
8 x 1,5 V AA Batterien
1 x Transportkoffer
1 x Bedienungsanleitung
2 x Sonde VB-83 mit Kabel und Magnetsockel (1,2 m)
2 x Vibrationssensor VB-84
8 x 1,5 V AA Batterien
1 x Transportkoffer
1 x Bedienungsanleitung
- EAN Nummer:
- 4250348730541
- Art und Ausführung:
- Vibrometro
- Hersteller:
- PCE INSTRUMENTS
