PCE Instruments PCE-PA 8300-2-ICA Netzanalysator mit grafischer Anzeige, SD und Zangen bis zu 3000 A AC
(Inkl. MwSt.: 4.165,45 €)
Der PCE-PA 8300-2-ICA ist ein fortschrittliches Amperemeter, kombiniert mit einem Harmonikanalysator, das entwickelt wurde, um elektrische Netze präzise zu messen und zu analysieren. Mit Messfähigkeiten von bis zu 3.000 A AC und 600 V AC ist es in der Lage, die Dreipunktleistung, den Leistungsfaktor, die Frequenz und den Phasenwinkel zu erfassen, und gewährleistet umfassende und zuverlässige Analysen. Es unterstützt die Analyse von Harmonischen bis zur 50. Ordnung, die auf einem integrierten Grafikanzeige sichtbar sind, und umfasst eine SD-Speicherkarte zur Speicherung von Daten und zur Programmierung von Aufzeichnungsintervallen, was die Durchführung von längeren und detaillierten Messungen erleichtert.
Ein Amperemeter ist ein unverzichtbares Instrument zur Messung der Stromstärke in einem Stromkreis und liefert entscheidende Daten für die Analyse von Stromnetzen und die Diagnose von Anomalien. Das Modell PCE-PA 8300-2-ICA ist ein Dreiphasen-Leistungsanalysator, der für präzise und zuverlässige Messungen entwickelt wurde. Es kann Ströme von bis zu 3.000 A AC erfassen und eine Oberschwingungsanalyse bis zur 50. Ordnung durchführen.
Technische Daten:
| Spannungsmessung (AC V) | ||
| Messbereich | Auflösung | Genauigkeit |
| 10 V - 600 V (Phase zu Neutral) 10 V - 600 V (Phase zu Phase) |
0,1 V | ±(0,5 % + 0,5 V) |
| Strommessung (AC A) | ||
| Messbereich | Auflösung | Genauigkeit |
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) |
±(0,5 % + 0,1 A) |
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) |
±(0,5 % + 0,5 A) |
| 3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) |
±(0,5 A + 5 A) |
| Wirkleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 - 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 - 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 - 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Scheinleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 - 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 - 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 - 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Blindleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 - 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 - 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 - 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Wirkenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 - 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 - 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 - 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Scheinenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 - 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 - 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 - 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Blindenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 - 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 - 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 - 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Leistungsfaktor | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 - 1 | 0,01 | ± 0,04 |
| Phasenwinkel | ||
| Messbereich | Auflösung | Genauigkeit |
| -180° - 180° | 0,1° | ± 1° |
| Frequenz | ||
| Messbereich | Auflösung | Genauigkeit |
| 45 - 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Harmonische der Wechselspannung bei 50/60 Hz | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 - 20ste Ordnung | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 10 Digits) |
| 21 - 30ste Ordnung | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 20 Digits) |
| 31 - 50ste Ordnung | 0,1 V 0,1 % |
nicht spezifiziert |
| Harmonische des Wechselstroms bei 50/60 Hz | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 - 20ste Ordnung | 0,001 - 1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 10 Digits) |
| 21 - 30ste Ordnung | 0,001 - 1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 20 Digits) |
| 31 - 50ste Ordnung | 0,001 - 1 A 0,1 % |
nicht spezifiziert |
| Allgemeine technische Spezifikationen | ||
| Display | 3,7 " Punktmatrix LCD (320 x 240 Pixel) | |
| mit LED Hintergrundbeleuchtung | ||
| Sicherheitsstandard | IEC1010CAT III 600 V | |
| Eingangswiderstand AC V | 10 MOhm | |
| Arbeitsfrequenz Stromzangen | 40 Hz - 1 kHz | |
| getestete Arbeitsfrequenz Stromzangen | 45 Hz - 65 Hz | |
| Überlastschutz | AC V AC A |
720 V RMS 1300 A mit Stromzange |
| Datenspeicher | SD-Karte | |
| Aufnahmeintervall | 1 Sekunde | |
| Datenloggerfunktion | Echtzeitspeicherung auf SD-Karte | |
| Speicherintervall | 2 Sekunden - 7200 Sekunden | |
| Datenausgabe | per USB oder RS-232 je nach Verbindungskabel (Nur zur Live Darstellung am PC) | |
| Betriebstemperatur | 0 - +50 °C | |
| Umgebungsfeuchtigkeit | < 80 % r.F. | |
| Spannungsversorgung | 8 x 1,5 V AA Batterien 9 V Netzteil |
|
| Stromaufnahme | Messgerät: 500 mA DC Stromzange: 34 mA DC |
|
| Maximaler Leitungsdurchmesser | Rogowskispulen: 175 mm | |
| Abmessungen | Messgerät: 225 x 125 x 64 mm | |
| Gewicht | Messgerät: 948 g (inkl. Batterien) Stromzange: 467 g (inkl. Kabel) |
|
Die Verwendung eines Amperemeters wie des PCE-PA 8300-2-ICA ermöglicht die Überwachung wichtiger Parameter wie Scheinleistung, Wirkleistung und Blindleistung und bietet eine detaillierte Übersicht über die Betriebsbedingungen des Netzwerks. Die integrierte SD-Speicherkarte ermöglicht die kontinuierliche Aufzeichnung der Messwerte, während die programmierbare Aufzeichnungsfrequenz eine Anpassung an spezifische Überwachungsanforderungen erlaubt.
Das Gerät verfügt über ein grafisches LCD-Display, das die Echtzeit-Datenanzeige vereinfacht und wichtige Informationen wie Spannung bis zu 600V AC, Frequenz und Phasenwinkel anzeigt. Dank seiner Fähigkeit zur Erkennung von Verzerrungen im Stromnetz ist dieses Instrument ideal zur Diagnose von Leistungsschwankungen, Lastungleichgewichten und anderen häufigen Problemen in industriellen Anlagen.
Die Anwendungsbereiche eines Amperemeters wie des PCE-PA 8300-2-ICA erstrecken sich über verschiedene Branchen, darunter die Überwachung von Industrieanlagen, die Wartung von Stromnetzen und die Analyse der Netzqualität. Die Kompatibilität mit Stromzangen bis zu 3.000 A AC, einschließlich Modellen anderer Hersteller, erhöht seine Vielseitigkeit und macht es zu einem unverzichtbaren Werkzeug für Elektroingenieure und spezialisierte Techniker.
Seine robuste Konstruktion und die automatische Bereichsanpassung (V AC) machen es für anspruchsvolle Arbeitsbedingungen geeignet und gewährleisten zuverlässige Messungen auch in schwierigen Umgebungen. Der PCE-PA 8300-2-ICA ist in zwei verschiedenen Konfigurationen erhältlich, die jeweils auf die Bedürfnisse von Fachleuten im Elektrobereich zugeschnitten sind. Mit diesem Gerät wird die Analyse von Leistung und Stromnetzen effizienter, präziser und für professionelle Anforderungen optimal geeignet.
Eigenschaften:
- 3-phasiger Leistungs- und Netzstöranalysator
- Messung bis 3000 A AC
- inkl. Rogowskispulen
- Oberwellen- und Harmonischen-Analyse
- Schein-, Wirk-, Blindleistungsmessung
- Leistungsfaktormessung
- Stromzangen versch. Hersteller anschließbar
- SD-Kartenspeicher
- Einstellbares Speicherintervall
- Bis zu 600 V AC messbar
- Messung von Phasenwinkel / Frequenz
- Grafikdisplay mit Harmonischen-Darstellung
- Robustes Gehäuse
- Automatische Messbereichswahl (AC V)

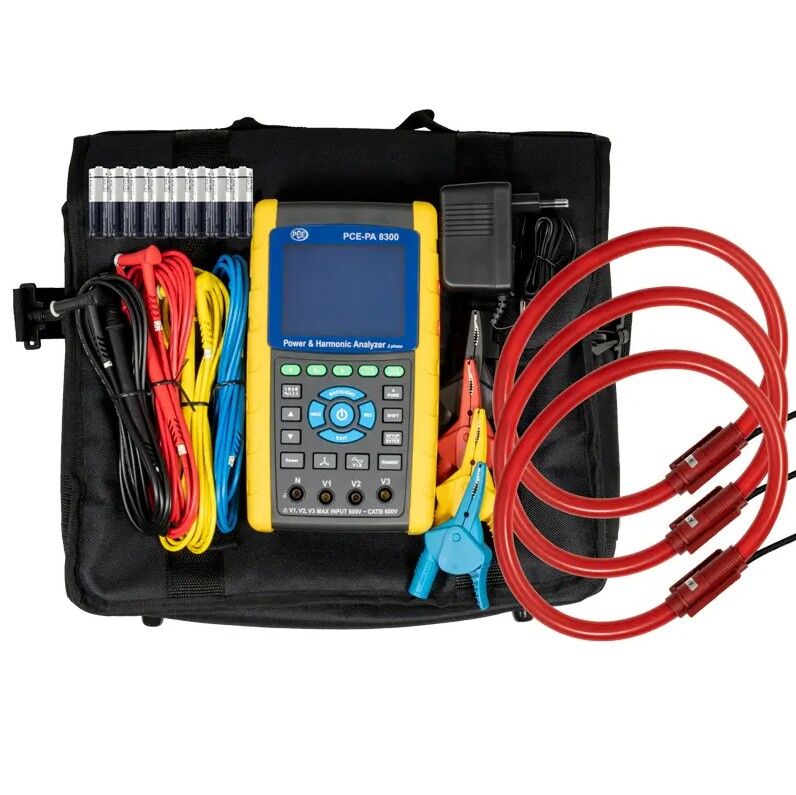

Lieferumfang:
1 x Amperezange PCE-PA 8300-2-ICA
3 x Rogowskispulen
4 x isolierte Krokodilklemmen
4 x Sicherheitsmessleitungen
6 x 1,5 V AA Batterie
1 x 9 V Netzadapter
1 x Tragetasche
1 x 2 GB SD-Speicherkarte
1 x Bedienungsanleitung

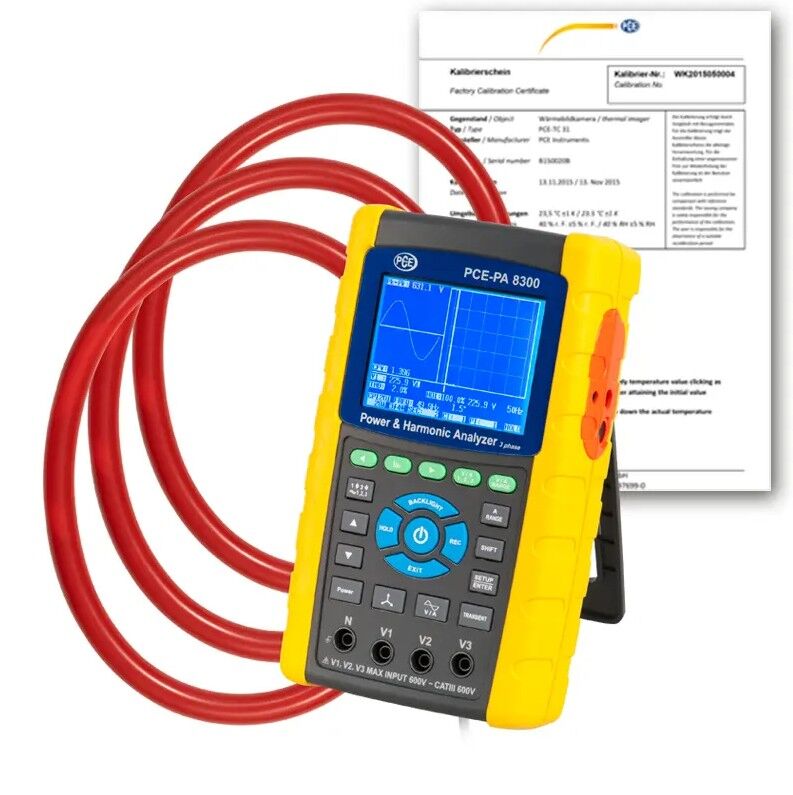

1 x ISO-Kalibrierzertifikat
- EAN Nummer:
- 4250348731746
- Art und Ausführung:
- Amperemeter
- Hersteller:
- PCE INSTRUMENTS
- Ziffernschrittwert (mm):
- 0.1V
- Messbereich:
- 10 - 600V
