Das Luftgeschwindigkeitsmessgerät PCE-HWA 30-ICA ist ein professionelles Instrument zur Messung von Luftgeschwindigkeit, Volumenstrom, Umgebungstemperatur und Beaufort-Skala. Es wurde für technische Prüfungen an Lüftungsanlagen, Klimaanlagen, Absauganlagen, HLK-Systemen, Heizungs- und Luftbehandlungsanlagen, Kanälen, Auslässen, Gittern, Hauben, Filtern und Umgebungen entwickelt, in denen das Verhalten des Luftstroms überprüft werden muss. Die enthaltene ISO-Zertifizierung macht das Produkt besonders geeignet für dokumentierte Prüfungen, Qualitätsverfahren, planmäßige Wartung und professionelle technische Kontrollen.

Das Gerät arbeitet nach dem Hitzdraht-Messprinzip, einer Technologie, die sich für die Messung von Luftströmungen auch bei niedrigen Geschwindigkeiten eignet und an Stellen nützlich ist, an denen ein Flügelrad weniger praktisch oder zu groß wäre. Der Hitzdrahtsensor ermöglicht eine kompakte Bauform und eine schlanke Sonde, ideal zum Erreichen innerer Bereiche von Kanälen, Auslässen, Technikräumen, Lüftungsgittern, Luftaustritten und schwer zugänglichen Messpunkten. Der Messbereich der Luftgeschwindigkeit beträgt 0,3 ... 30,0 m/s, mit 0,01 m/s Auflösung und einer Genauigkeit von ±3% ±0,1 m/s des Wertes.

Die Luftgeschwindigkeit kann in mehreren Einheiten angezeigt werden, wodurch das Gerät für unterschiedliche technische Dokumentationen, Arbeitsgewohnheiten und Standards geeignet ist. Neben m/s misst es in ft/min mit einem Bereich von 60 ... 5.904 ft/min, Auflösung 0,01 oder 0,1 ft/min und Genauigkeit ±3% ±20 ft/min des Wertes; in Knoten mit Bereich 0,6 ... 58,3 Knoten, Auflösung 0,01 Knoten und Genauigkeit ±3% ±0,2 Knoten des Wertes; in km/h mit Bereich 1,0 ... 108,0 km/h, Auflösung 0,01 km/h und Genauigkeit ±3% ±0,4 km/h des Wertes; sowie in mph mit Bereich 0,7 ... 67 mph, Auflösung 0,01 mph und Genauigkeit ±3% ±0,2 mph des Wertes.

Zusätzlich zur Luftgeschwindigkeit kann das PCE-HWA 30-ICA den Volumenstrom berechnen und anzeigen. Der Volumenstrom ist in CMM, also m³/min, mit einem Bereich von 0 ... 999.900 m³/min und einer Auflösung von 0,001 ... 100 m³/min verfügbar, sowie in CFM, also ft³/min, mit einem Bereich von 0 ... 999.900 ft³/min. Die Fläche ist von 0,001 bis 999 m² einstellbar. Diese Funktion ist sehr nützlich, um die Luftmenge zu prüfen, die von einer Anlage, einem Auslass, einem Kanal oder einer Absaugung bewegt wird, sofern der Bediener die Fläche des betreffenden Querschnitts korrekt eingibt.

Die Messung der Umgebungstemperatur ergänzt die Kontrolle des Luftstroms um einen thermischen Wert, der zur Bewertung von Betriebsbedingungen, Raumkomfort und Anlagenfunktion nützlich ist. Der Temperaturbereich beträgt 0 ... 45 °C mit 0,1 °C Auflösung und ±1,0 °C Genauigkeit; in Fahrenheit beträgt der Bereich 32 ... 113 °F mit 0,18 °F Auflösung und ±1,8 °F Genauigkeit. Diese Information ist bei HLK-Prüfungen wichtig, da Temperatur und Luftgeschwindigkeit häufig gemeinsam analysiert werden, um Verteilung, Leistung und Verhalten der Anlage zu beurteilen.

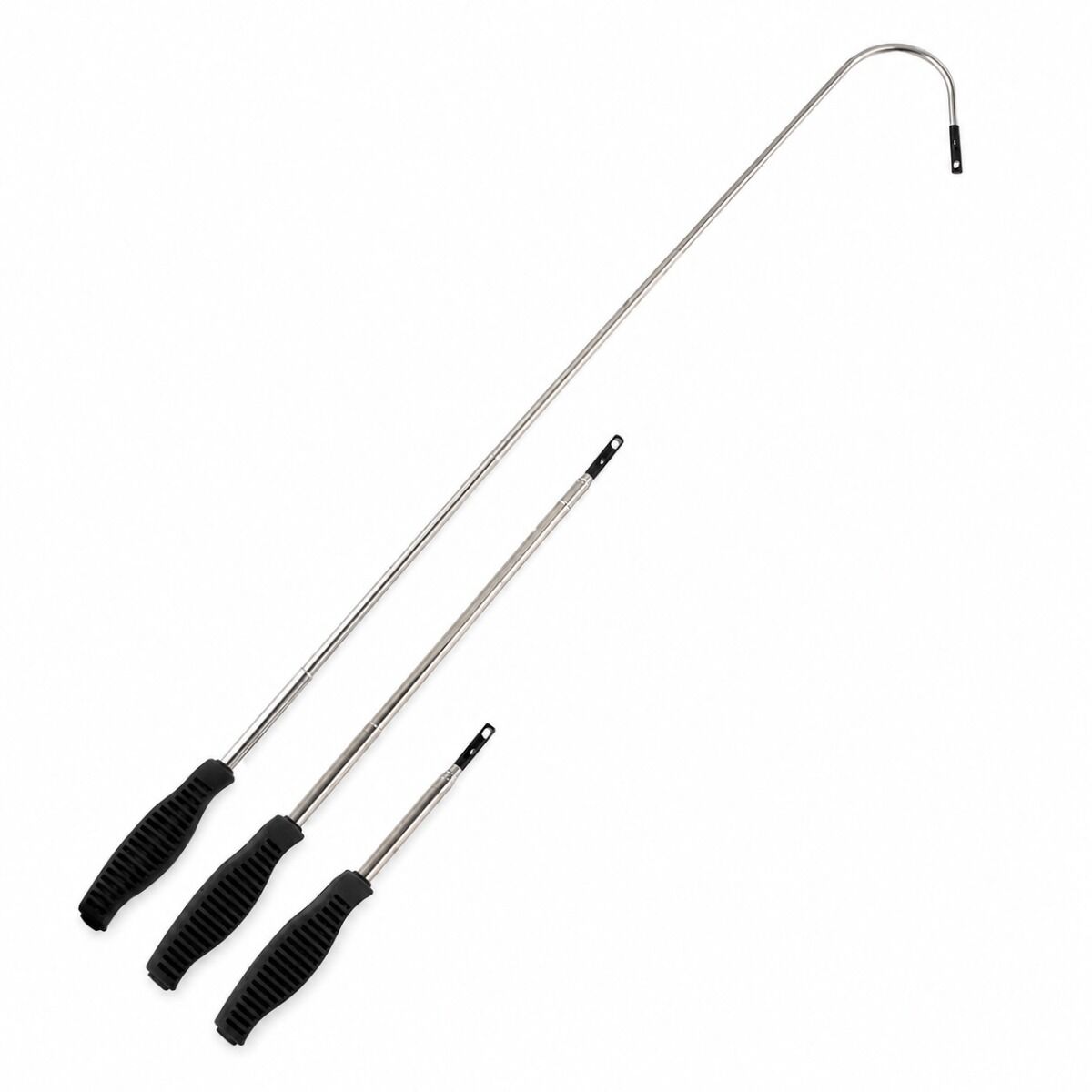

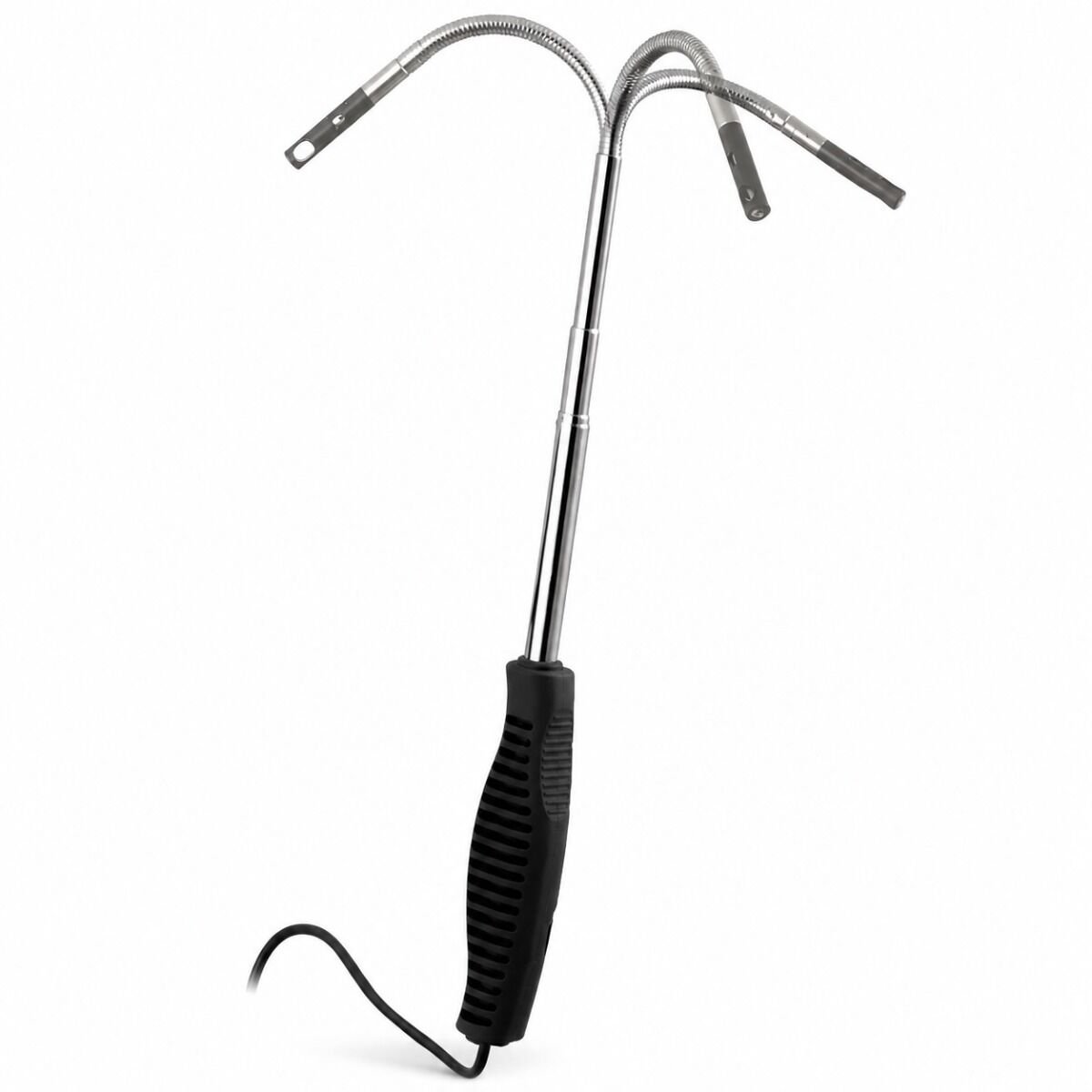

Die Teleskopsonde ist ein zentrales Merkmal des Produkts. Die Sondenlänge ist von 270 bis 990 mm einstellbar, der Durchmesser beträgt 9,3 mm. Der obere Teil ist halbstarr und ermöglicht die Drehung des Kopfes, wodurch der Sensor leichter korrekt zur Strömungsrichtung ausgerichtet werden kann. Diese Ausführung ist besonders nützlich bei Arbeiten in tiefen Kanälen, engen Öffnungen, Deckenauslässen, ungünstig montierten Gittern oder Messpunkten, die mit der Hand nicht direkt erreichbar sind.

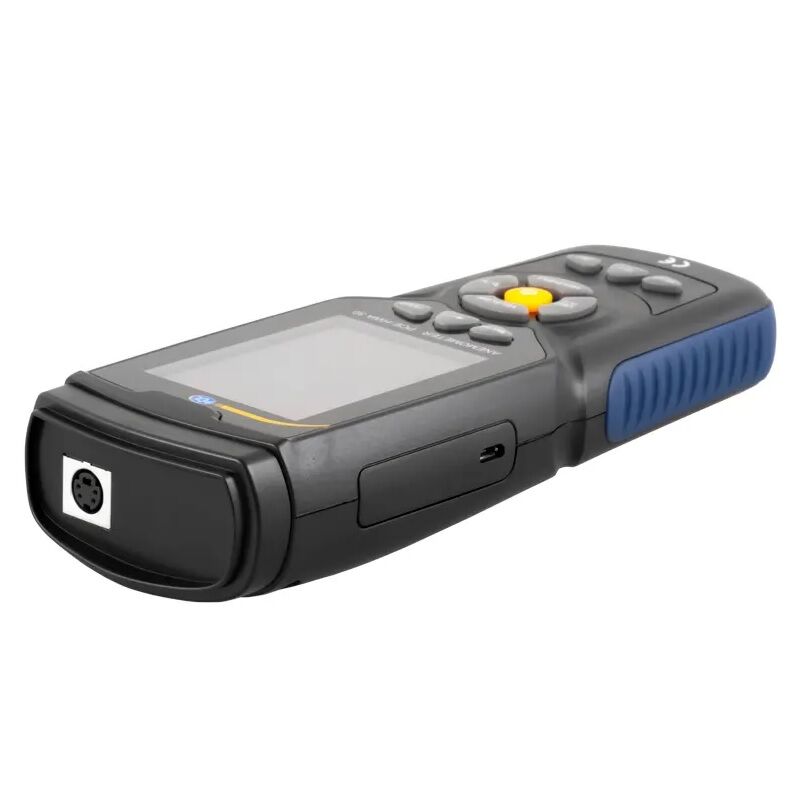

Das Messgerät verfügt über Datalogger und internen Speicher für 960 Werte. Gespeicherte Messwerte können am Display abgerufen und über die Micro-USB-Schnittstelle an einen Computer übertragen werden. Diese Funktion ermöglicht die Dokumentation von Messungen, den Vergleich von Werten an verschiedenen Punkten, die Archivierung von Wartungsprüfungen, die Erstellung von Berichten und die Analyse der Luftverteilung in einer Anlage. Die Download-Software unterstützt eine geordnete Verwaltung der Messwerte, nützlich für Techniker, Wartungspersonal, Anlagenverantwortliche und Labore.

Der integrierte wiederaufladbare Akku hat eine Kapazität von 1000 mAh und eine Spannung von 3,7 V. Die Ladung erfolgt über die Micro-USB-Schnittstelle mit 5 V DC, 1 A. Diese Lösung macht das Produkt geeignet für den mobilen Einsatz, reduziert den Bedarf an häufigem Batteriewechsel und ermöglicht das Aufladen vor geplanten Einsätzen oder Prüfungen beim Kunden. Die Anzeige des Batteriestatus meldet, wenn die Spannung unter 3,4 V fällt, und hilft so, plötzliche Unterbrechungen während der Messung zu vermeiden.

In der praktischen Anwendung eignet sich das PCE-HWA 30-ICA zur Messung der Luftgeschwindigkeit an Zu- und Abluftauslässen, Lüftungskanälen, Absaughauben, Klimaanlagen, Kühlsystemen, industriellen Absaugungen, Luftbehandlungsanlagen, Filtern, Ventilatoren und technischen Bereichen. Es kann verwendet werden, um zu prüfen, ob eine Anlage Luft korrekt verteilt, ob die Luftmenge eines Auslasses dem Projekt entspricht, ob ein Filter Leistungsverluste verursacht oder ob ein Anlagenbereich zu wenig Luftstrom aufweist.

Für zuverlässige Messungen muss der Sondenkopf korrekt zur Strömungsrichtung ausgerichtet werden, der Wert sollte sich stabilisieren und ein repräsentativer Punkt des gemessenen Querschnitts gewählt werden. In Kanälen oder Auslässen ist es häufig sinnvoll, mehrere Messungen an unterschiedlichen Punkten auszuführen und einen Mittelwert zu bilden, da die Luftgeschwindigkeit zwischen Mitte, Rand und gestörten Bereichen stark variieren kann. Vor der Berechnung des Volumenstroms muss die Querschnittsfläche sorgfältig eingestellt werden, da eine falsche Flächenangabe zu einem falschen Volumenstrom führt.

Das Gerät ist nicht für die Messung von Höhen, Getriebespielen, Formfehlern oder der Geometrie mechanischer Komponenten bestimmt. Seine spezifische Funktion ist die Messung von Luftstrom, Volumenstrom und Temperatur. In technischen Anwendungen können diese Werte jedoch die Qualität einer Anlage, die korrekte Einstellung von Auslässen, den Abgleich der Lüftung, die Energieeffizienz, die Sicherheit von Räumen und die Einhaltung der geforderten Leistung gemäß Planung oder Wartung beeinflussen.

Die angegebenen Betriebsbedingungen liegen bei 0 ... 50 °C und 40 ... 80% r.F. ohne Kondensation, die Lagerbedingungen bei -20 ... 60 °C und unter 80% r.F. ohne Kondensation. Die Leistungsaufnahme beträgt 15 ... 35 mA ohne Hintergrundbeleuchtung und 70 ... 100 mA mit Hintergrundbeleuchtung. Die kompakten Abmessungen von 70 x 194 x 35 mm und das Gewicht von 400 g machen das Gerät leicht transportierbar und praktisch für Messungen an Anlagen, im Labor, auf Baustellen oder in technischen Abteilungen.

Das PCE-HWA 30-ICA ist somit eine professionelle Lösung für Anwender, die das Verhalten von Luftströmen präzise und dokumentierbar kontrollieren müssen. Die Kombination aus Hitzdrahtsensor, drehbarer Teleskopsonde, Messbereich 0,3 ... 30,0 m/s, Volumenstrommessung, Temperatur, Beaufort-Skala, Datalogger, Speicher für 960 Werte, Micro USB, wiederaufladbarem Akku und enthaltener ISO-Zertifizierung macht es geeignet für HLK-Techniker, Wartungspersonal, Installateure, Anlagenbauer und Fachanwender, die ein vollständiges Messgerät für Lüftungs- und Klimaprüfungen benötigen.

Lieferumfang:

1 x Durchflussmessgerät PCE-HWA 30-ICA
1 x Micro USB-Kabel
1 x Transportkoffer
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
