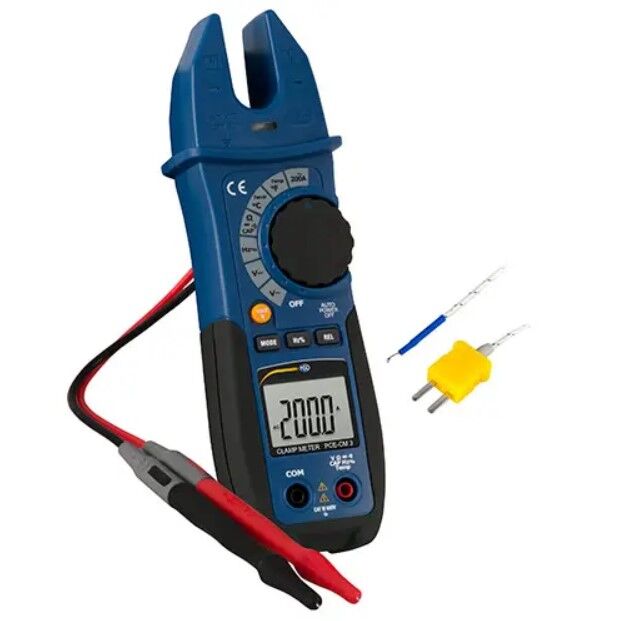

PCE Instruments PCE-CM 3 Multimeter mit offener zange bis 200 A AC, misst AC/DC-strom und spannung, widerstand, kapazität und temperatur mit beleuchtetem LCD-display
verfügbar
SKU
PCE-CM-3
87,20 €
(Inkl. MwSt.: 106,38 €)
(Inkl. MwSt.: 106,38 €)
Das Multimeter mit offener Zange PCE-CM 3 ermöglicht schnelle und einfache Messungen von Wechselstrom bis zu 200 A. Zum Ablesen genügt es, das Kabel zwischen die Zangen einzuführen, ideal für Verteilerschränke und unterbrechungsfreie Schaltungen. Neben dem Strom misst es auch AC/DC-Spannung bis zu 600V, Widerstand, Kapazität und Temperatur. Die Ergebnisse werden auf einem beleuchteten LCD-Display angezeigt. Kompakt, robust und leicht ist es perfekt für Techniker und Installateure, dank der robusten Kunststoffstruktur und dem batteriebetriebenen Betrieb.
Technische spezifikationen:
| Gleichspannung | |
| Messbereich |
4 V DC 40 V DC 400 V DC 600 V DC |
| Auflösung |
1 mV 10 mV 100 mV 1 V |
| Genauigkeit |
±(1,2% v. Mw + 2 digit) ±(1,5% v. Mw + 2 digit) ±(1,5% v. Mw + 2 digit) ±(2% v. Mw + 2 digit) |
| Eingangsimpedanz | 10 MΩ |
| Überspannungsschutz | 600 V DC / 600 V AC RMS |
| Wechselspannung | |
| Messbereich |
4 V AC 40 V AC 400 V AC 600 V AC |
| Auflösung |
1 mV 10 mV 100 mV 1 V |
| Genauigkeit |
±(1,5% v. Mw + 5 digit) ±(1,5% v. Mw + 2 digit) ±(1,5% v. Mw + 2 digit) ±(2% v. Mw + 2 digit) |
| Eingangsimpedanz | 10 MΩ |
| Überspannungsschutz | 600 V DC / 600 V AC RMS |
| Frequenzbereich | 50 - 400 Hz |
| Wechselstrom | |
| Messbereich | 200 A AC |
| Auflösung | 100 mA |
| Genauigkeit | ±(3,0% v. Mw + 5 digit) |
| Überlastschutz | 200 A AC |
| Frequenzbereich | 50 - 60 Hz |
| Widerstand | |
|
Messbereich |
400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ |
| Auflösung |
0,1 Ω 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ |
| Genauigkeit |
±(1% v. Mw + 4 digit) ±(1,5% v. Mw + 4 digit) ±(1,5% v. Mw + 4 digit) ±(1,5% v. Mw + 4 digit) ±(1,5% v. Mw + 4 digit) ±(1,5% v. Mw + 4 digit) |
| Überspannungsschutz | 250 V DC / 250 AC RMS |
| Frequenz | |
|
Messbereich |
40 Hz 400 Hz 4 KHz 40 KHz 400 KHz 10 MHz |
| Auflösung |
0,01 Hz 0,1 Hz 1 Hz 10 Hz 100 Hz 1 KHz |
| Genauigkeit |
±(1% v. Mw + 2 digit) ±(1,2% v. Mw + 2 digit) ±(1,2% v. Mw + 2 digit) ±(1,2% v. Mw + 2 digit) ±(1,2% v. Mw + 2 digit) ±(1,2% v. Mw + 2 digit) |
| Eingangsempfindlichkeit | 10 mV RMS |
| Überspannungsschutz | 300 V DC / 300 AC RMS |
| Tastverhältnis | |
| Messbereich | 0,1% - 99,9% |
| Auflösung | 0,1% |
| Genauigkeit | ±1,2% v. Mw ± 2 digit |
| Eingangsempfindlichkeit | 1 V RMS |
| Pulsweite | > 100 µs, <100 ms |
| Überspannungsschutz | 300 V DC / 300 AC RMS |
| Kapazität | |
| Messbereich |
4 nF 40 nF 400 nF 4 µF 40 µF 100 µF |
| Auflösung |
0,1 nF 1 nF 10 nF 100 nF 1 µF 10 µF |
| Genauigkeit |
±(5% v. Mw + 20 digit) ±(3% v. Mw + 5 digit) ±(3% v. Mw + 5 digit) ±(3% v. Mw + 5 digit) ±(3% v. Mw + 5 digit) ±(3% v. Mw + 10 digit) |
| Überspannungsschutz | 250 V DC / 250 AC RMS |
| Prüffunktion | Prüfbedingung Anzeige |
| Diodentest | Prüfstrom: 0,5 mA Sperrspannung: 1,5 V Durchlassspannung der Diode |
| Durchgangsprüfung | Leerlaufspannung 0,5 V Geräusch wenn Widerstand < 50 Ω |
| Temperatur | |
| Messbereich |
-20 - 760 °C 4 - 1400 °F |
| Auflösung |
0,1 °C / 1 °C 0,1 °F / 1 °F |
| Genauigkeit |
±(3% v. Mw + 5 °C) ±(3% v. Mw + 8 °F) |
| Überspannungsschutz | 250 V DC / 250 AC RMS |
| Anschluss Thermoelement | Typ K Anschluss mit Adapter |
| Allgemeine technische Spezifikationen | |
| Zangenöffnung | ca. 17 mm |
| Display | 4000 Digit LCD mit Hintergrundbeleuchtung |
| Durchgangstest | Geräusch wenn Widerstand < 50 Ω |
| Prüfstrom | ca. 0,5 mA |
| Leerlaufspannung | < 2 V DC |
| Batterieanzeige | Batteriesymbol, wenn Batteriespannung gering |
| Anzeige Messbereichsüberschreitung | OL erscheint im Display |
| Aktualisierungsrate Display | 3 Hz |
| Temperatursensor | Thermoelement Typ K |
| Eingangsimpedanz | 10 MΩ |
| Betriebsbedingungen | 5 - 40 °C / 80 % r.F. nicht kondensierend |
| Lagerbedingungen | - 20 - 60 °C / 80 % r.F. nicht kondensierend |
| Betriebshöhe | < 2000 m |
| Spannungsversorgung | 2 x 1,5 V AAA Batterie |
| Automatische Abschaltung | 30 Minuten |
| Sicherheitsbedingungen | IEC1010-1 (2001) CAT II 1000 V CAT III 600 V |
| Verschmutzungsgrad | 2 |
Das Multimeter mit offener Zange ist ein unverzichtbares Werkzeug im Bereich der elektrischen Messungen, entwickelt, um eine Vielzahl von Parametern wie Wechselstrom (AC), Gleichspannung (DC), Widerstand, Kapazität und Temperatur präzise zu erfassen. Dieses Instrument zeichnet sich durch seine einfache Bedienung aus und ermöglicht es dem Benutzer, Messungen durchzuführen, ohne den Stromkreis unterbrechen zu müssen. Das Modell PCE-CM 3 verfügt über offene Zangen, eine Technologie, die es ermöglicht, den Strom zu messen, indem das zu untersuchende Kabel einfach zwischen die Zangen gelegt wird, ohne direkten Kontakt. Dieser Ansatz vereinfacht den Messprozess und ist besonders nützlich in komplexen Umgebungen wie elektrischen Verteilerschränken und industriellen Schaltungen, bei denen das Anhalten des Stromflusses das System gefährden könnte.
Mit einem Messbereich von bis zu 200 A AC bietet dieses Multimeter vielseitige Leistung für eine Vielzahl von elektrischen Anwendungen. Seine Fähigkeit, nicht nur Wechselstrom, sondern auch AC/DC-Spannungen bis zu 600 V zu messen, macht es zu einem multifunktionalen Gerät, das sowohl für professionelle Installateure als auch für Wartungstechniker geeignet ist. Neben diesen Funktionen führt das PCE-CM 3 auch Durchgangstests durch, die eine schnelle Analyse der Leitfähigkeit des Stromkreises ermöglichen und potenzielle Unterbrechungen oder Fehler diagnostizieren.
Die Verwendung des Multimeters ist äußerst intuitiv: Nach dem Platzieren des Kabels zwischen den Zangen werden die Daten in Echtzeit auf einem großen, beleuchteten LCD-Display angezeigt, das auch bei schlechten Lichtverhältnissen eine optimale Sichtbarkeit bietet. Diese Funktion macht das Gerät ideal für Einsätze in schlecht beleuchteten Umgebungen wie Baustellen, Werkstätten oder schwer zugänglichen Schaltschränken. Die Display-Beleuchtung ermöglicht es dem Benutzer, die gemessenen Werte präzise und schnell zu überwachen, ohne visuelle Anstrengung, was die Betriebseffizienz erhöht.
Ein weiterer Aspekt, der zur Zuverlässigkeit und Praktikabilität des PCE-CM 3 beiträgt, ist sein kompaktes und robustes Design. Hergestellt aus hartem Kunststoff, wurde das Multimeter entwickelt, um den täglichen Einsatz in industriellen und kommerziellen Umgebungen zu überstehen, wo die Betriebsbedingungen herausfordernd sein können. Dank seines geringen Gewichts ist es leicht zu transportieren und zu handhaben, was es zu einem idealen Werkzeug für Techniker macht, die sich häufig bewegen müssen oder in engen Räumen arbeiten. Darüber hinaus wird das Multimeter batteriebetrieben, was eine lange Betriebsdauer gewährleistet und es dem Benutzer ermöglicht, Messungen ohne externe Stromversorgung durchzuführen.
Eine Schlüsselfunktion des PCE-CM 3 ist die automatische Temperaturkompensation, die genaue Messungen auch bei thermischen Schwankungen sicherstellt. Dies ist besonders wichtig in Umgebungen, in denen die Temperatur die Messgenauigkeit beeinflussen kann, wie z.B. in Schalttafeln oder bei der Wartung von HVAC-Systemen. Darüber hinaus ist das Multimeter mit einer automatischen Abschaltfunktion ausgestattet, die sich nach einer Minute Inaktivität aktiviert, um die Batterielebensdauer zu schonen und die Lebensdauer des Geräts zu verlängern.
In Bezug auf die Anwendungen wird das Multimeter mit offener Zange in einer Vielzahl von Branchen eingesetzt. Es ist besonders nützlich für die Wartung und Kontrolle industrieller elektrischer Systeme, aber auch für Diagnosen und Fehlerbehebung im zivilen und kommerziellen Bereich. Elektriker schätzen es für seine Praktikabilität und einfache Bedienung, während Wartungstechniker es als vielseitiges Werkzeug für schnelle Überprüfungen verschiedener elektrischer Systeme ansehen. Es kann verwendet werden, um den Stromfluss in Schaltschränken zu messen, die Spannung in elektronischen Geräten zu überprüfen oder den Widerstand in elektrischen Komponenten zu überwachen, alles ohne den Betrieb des Stromkreises unterbrechen zu müssen.
Zusammenfassend ist das Multimeter mit offener Zange PCE-CM 3 ein äußerst vielseitiges und zuverlässiges Werkzeug, das für diejenigen entwickelt wurde, die in verschiedenen elektrischen Kontexten präzise Messungen durchführen müssen. Seine Fähigkeit, sicher, schnell und effizient zu arbeiten, macht es zu einem unverzichtbaren Partner für Elektriker und Ingenieure, der es ihnen ermöglicht, ihre Aufgaben mit Präzision und Geschwindigkeit zu erledigen. Dank der Kombination aus fortschrittlichen Funktionen, robustem Design und Benutzerfreundlichkeit stellt das PCE-CM 3 eine vollständige Lösung für diejenigen dar, die im Bereich der elektrischen Wartung und Installation tätig sind.
Eigenschaften:
- Zangenmessgerät bis 200 A
- kompakte Abmessungen
- robustes Kunststoffgehäuse
- Multimeterfunktionen
- Batteriebetrieb
- beleuchtetes LCD
Lieferumfang:
1 x Zangenmessgerät PCE-CM 3
2 x Prüfleitungen
2 x Messspitze
1 x Adapter Thermoelement
1 x Thermoelement Typ K
2 x AAA Batterien 1,5V
1 x Bedienungsanleitung
- EAN Nummer:
- 4250348718259
- Art und Ausführung:
- Multifunktional
- Hersteller:
- PCE INSTRUMENTS
