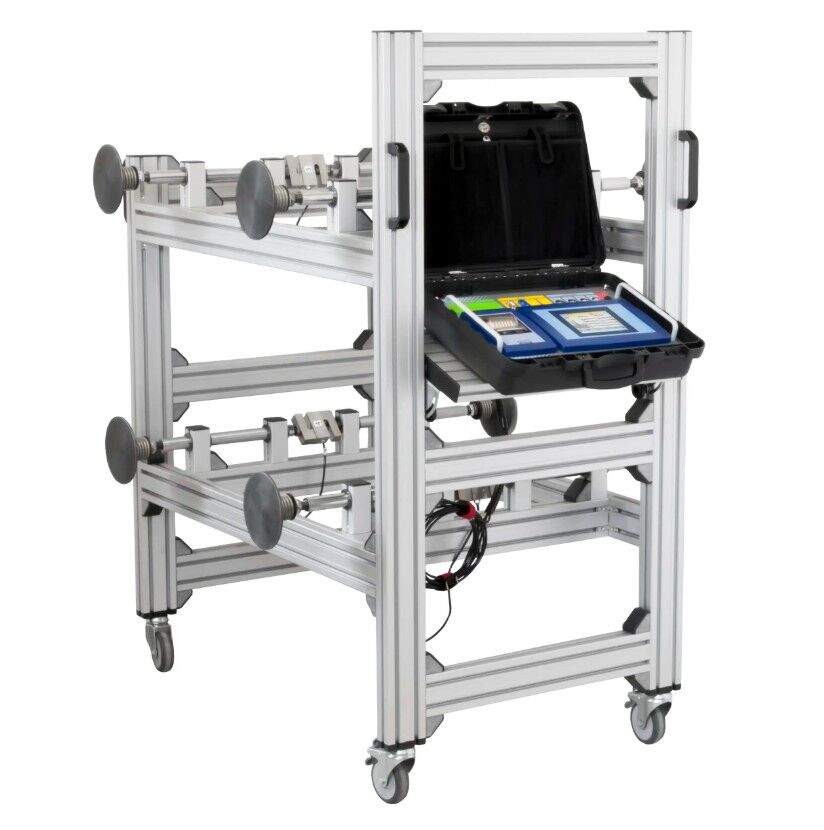

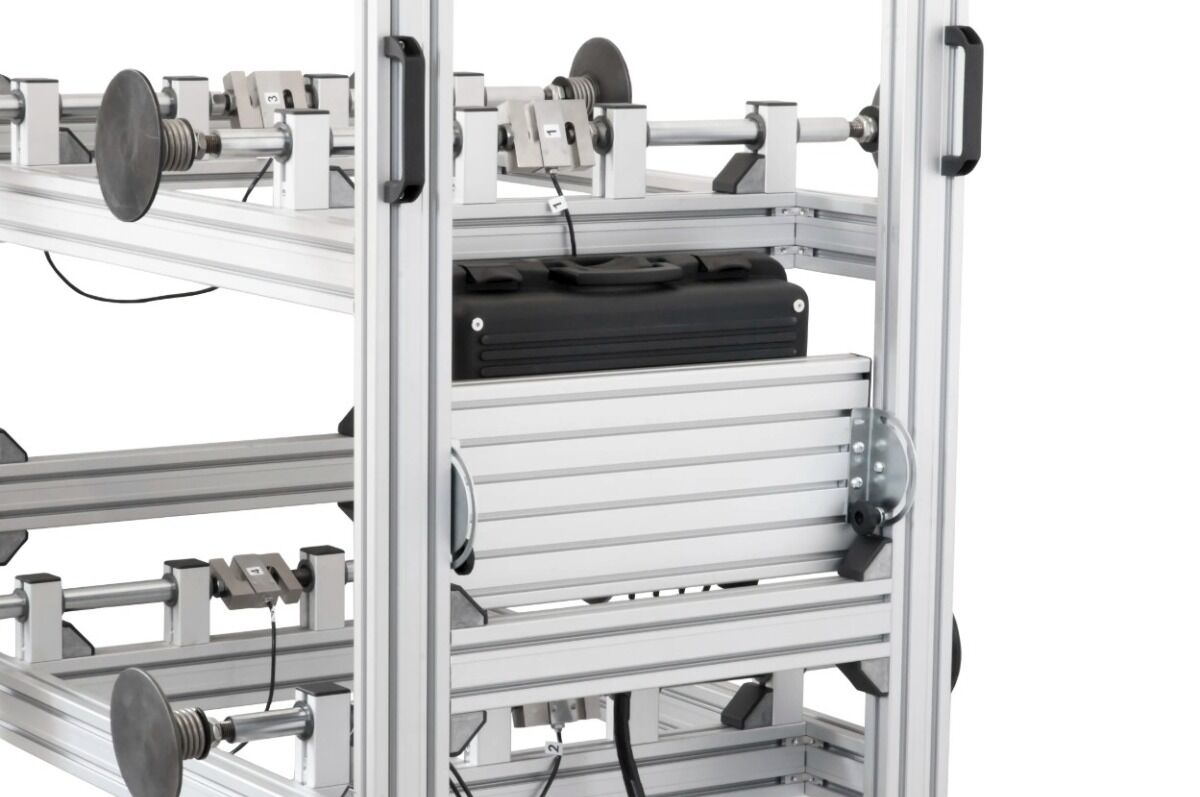

PCE Instruments PCE-4PCFM 4-Punkt-Spannkraftmesser bis 30 kN mit Touchscreen, Datendruck, USB-Speicher und präziser Lastverteilungseinstellung
(Inkl. MwSt.: 28.158,88 €)
4-Punkte-Drehmomentmessgerät, ideal für große Zangen. Misst gleichzeitig den Druck bis zu 30 kN mit einer Auflösung von 1 kg und einer Unsicherheit von 0,5 % FS. Das farbige Touch-Display zeigt die Werte für jeden einzelnen Sensor, die Gesamtsumme und Prozentsätze an. Die einstellbaren Messpunkte gewährleisten eine präzise Kontrolle der Kraftverteilung. Batteriebetrieben, inklusive Drucker und USB-Speicher, um die Ausrüstung effizient zu dokumentieren und zu kalibrieren.
Das Messgerät zur Bestimmung der Klemmkraft ist ein Präzisionsinstrument zur Überwachung und Optimierung der Kraftverteilung von Greifern, die empfindliche oder großvolumige Lasten bewegen. Ausgestattet mit vier unabhängigen Sensoren ermöglicht es eine gleichzeitige und punktgenaue Erfassung von Kräften bis 30 kN, mit 1 kg Auflösung und einer Messunsicherheit von 0,5 % FS, was eine wiederholgenaue Analyse sicherstellt. Das System ist in einem mobilen Aufbau mit farbigem Touchscreen-Display integriert, das sowohl Einzelwerte als auch die Gesamtkraft in Prozenten anzeigt – in kg, N, kN oder lb.
Technische Daten:
| Sensoren | S Kraftzellen für Zug und Druckkraft / Max. 3t pro Zelle |
| Messsystem | Maximalkraft 30.000 N / 3.000 kg / 3t |
| Messauflösung | 1 kg |
| Messunsicherheit | 0,5 % FS |
| Abmessungen | 1300 x 1050 x 1550 mm |
| Konstruktion | 45 x 90 mm Aluprofile |
| Messabstände | Die Messabstände können individuel auf die Großklammer eingestellt werden. x-Achse 320 - 1050 mm (waagerecht) y-Achse 300 - 1250 mm (senkrecht) z-Achse 1000 - 1050 mm (tiefe) |
| Messfläche | Ø158 mm / selbst nievelierende |
| Display | Graphisches Touchscreen-Display 120 x 90 mm |
| Anzeige | Multianzeige Gesamtkraft / Kraft Messpunkt 1 / Kraft Messpunkt 2 / Kraft Messpunkt 3 / Kraft Messpunkt 4 Summe der Kräfte im oberen / unteren / vorderen und hinteren Bereich Prozentuale Kraftverteilung der Messwerte bezogen auf die Gesamtkraft Farbliche Darstellung bei Messungen ausserhalb der Toleranz |
| Sprachen | Deutsch andere Bedienersprachen können im Werk eingespielt werden. Sprechen Sie uns an welche Sprache Sie wünschen. |
| Schnittstelle | RS232 mit Drucker USB als Speicherschnittstelle optional |
| Drucker | Thermodrucker / 203 dpi / Papierbreite 58 mm |
| Rollen | 4 Lenkrollen / Ø100 / zwei davon mit Doppelfeststeller |
| Spannungsversorgung | Akkubetrieb bis zu 45 Std. / Ladedauer ca. 10 Std. |
| Gewicht | ca. 130 kg |
Durch die verstellbaren Messpunkte passt sich das Gerät an unterschiedliche Greifergeometrien an und gewährleistet eine gleichmäßige Kraftverteilung, wodurch das Beschädigungsrisiko der Ware reduziert wird. Der Akkubetrieb sorgt für mobile Einsatzmöglichkeiten, während der integrierte Thermodrucker und die USB-Datenspeicherung eine einfache Protokollierung der Messergebnisse für Kalibrierung, Nachverfolgung oder regelmäßige Prüfungen ermöglichen. Grenzwerte für Einzelmesspunkte oder Gesamtkräfte können individuell definiert werden; bei Abweichungen erfolgt eine sofortige visuelle Warnmeldung auf dem Display zur schnellen Reaktion.
Besonders geeignet für Logistik, industrielle Handhabung und die Herstellung von Haushaltsgeräten, bietet das Messsystem eine optimierte Greiferkraftsteuerung, erhöht die Betriebssicherheit und reduziert Ausschuss sowie Nacharbeit.
Eigenschaften:
- Kraftmessgerät für Großklammern
- Messbereich bis 30 kN / 3 t (30.000 N / 3.000 kg)
- zeitgleiche 4 Punktmessung
- Messpunkte können vielseitig verstellt werden
- Grafik Farb Touch Display mit Eingabe des Bedieners und der Klammer ID
- Gesamtkraft / Kraft Messpunkt 1 / Kraft Messpunkt 2 / Kraft Messpunkt 3 / Kraft Messpunkt 4
- Summe der Kräfte im oberen / unteren / vorderen und hinteren Bereich
- Prozentuale Kraftverteilung der Messwerte bezogen auf die Gesamtkraft
- Farbliche darstellung bei Messungen ausserhalb der Toleranz
- inkl. Drucker
- Speicherung der Messdaten auf USB Stick
Lieferumfang:
1 x Dynamometer PCE-4PCFM
4 x Kraftmesszellen
8 x Führungswellen
1 x Netzteil
- EAN Nummer:
- 4250348717245
- Art und Ausführung:
- Zugkraftmessgerät
- Hersteller:
- PCE INSTRUMENTS
- Ziffernschrittwert (mm):
- 1 kg
- Messbereich:
- 0 - 30000N
