Merkmale:
- Frequenz: 30 ... 300.000 FPM
- Lichtintensität: 8.000 Lux @ 1° / 30 cm
- Einstellbare Blitzdauer
- Trigger-Eingang
- Einfache Bedienung
- 118 LEDs
- Eingebauter Lithium-Akku
- Robuste Bauweise



Anzahl der LEDs	118
Frequenz	30 ... 300.000 FPM
Anzeige	LCD, mehrzeilig
Genauigkeit	±0,02% (±1 Ziffer / ±0,025 µs)
Auflösung	± 0,1 (30,0 ... 999,9 FPM) ±1 (1.000 ... 9.999 FPM) ±10 (10.000 ... 300.000 FPM)
Externer Trigger-Eingang	3 ... 30 V / max. 5 mA (optische Kopplung, Leistungsfrei) Standard DIN 41524 5-poliger Stecker U out = 24 VDC, 60 mA
Zertifikate	EMV/EMC 2004/108/EG; 2006/95 EG; DIN EN 61010-1:2011; DIN EN 62471:2009; CE; DIN EN 60825-1:2008
Maximale Lichtintensität	8.000 Lux @ 1° / 30 cm
Blitzdauer	Einstellbar
Lichtfarbe	Ca. 5.000 - 8.000 K
Stromversorgung	Eingebauter Lithium-Akku
Akkulaufzeit	Ca. 2:30 h @ 0,500° (~4000 Lux) Ca. 5 h @ 2.000 Lux (0,250°)
Material	Aluminium
Betriebstemperatur	0 ... +40 °C
Schutzklasse	IP30
Abmessungen	150 x 130 x 112 mm
Gewicht	Ca. 1150 g

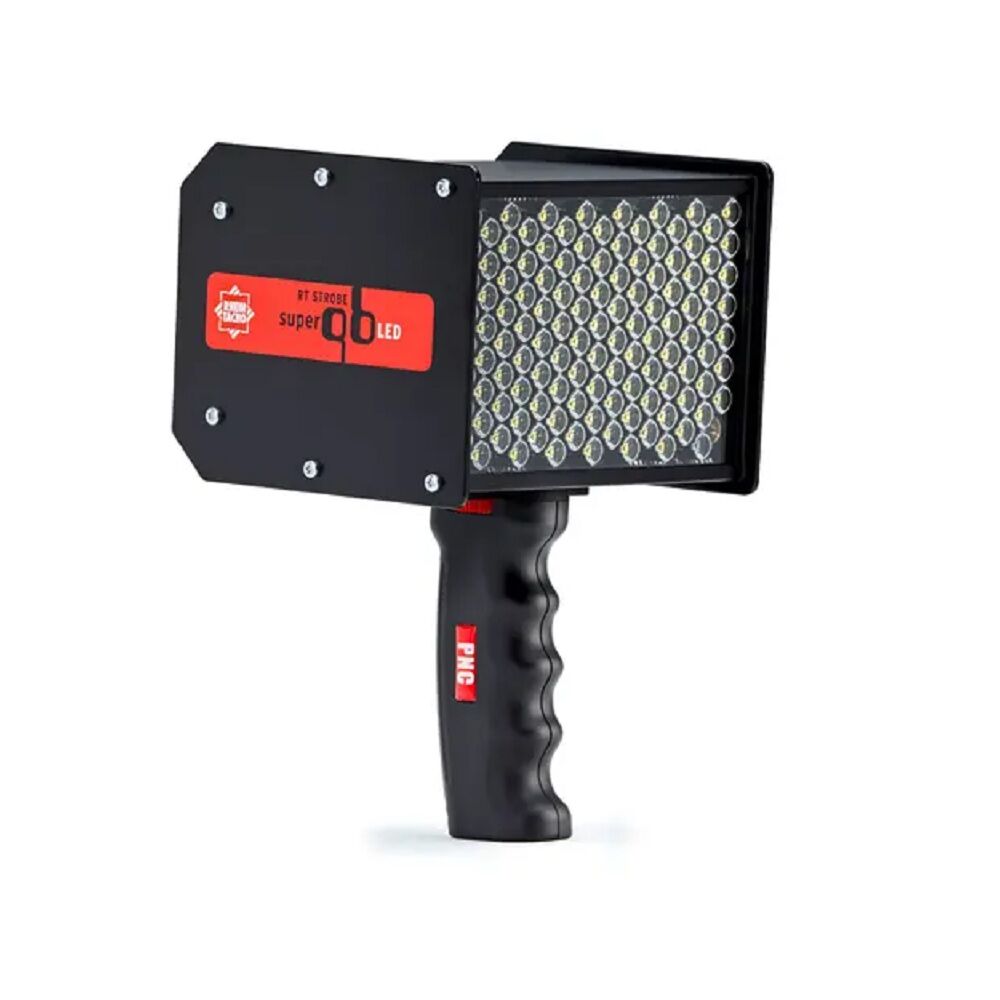

Das Stroboskop RT STROBE super qb LED wurde speziell für industrielle Anwendungen entwickelt. Ausgestattet mit 118 Hochleistungs-LEDs erreicht es eine maximale Lichtintensität von 8.000 Lux. Die Blitzfrequenz ist einstellbar zwischen 30 und 300.000 Blitzen pro Minute, und auch die Blitzdauer kann angepasst werden.



Das Gerät verfügt über einen Trigger-Eingang für externe Signale, was zusätzliche Flexibilität bei den Anwendungen bietet. Ein herausragendes Merkmal ist die Laser Auto-sync-Funktion, die es ermöglicht, die Synchronisationsfrequenz automatisch mithilfe von reflektierenden Markierungen zu bestimmen. Der eingebaute Lithium-Akku sorgt für bis zu 7 Stunden kontinuierlichen Betrieb, was eine lange Betriebszeit für industrielle Anwendungen gewährleistet.



Lieferumfang:
1 x Stroboskop RT STROBE super qb LED A4-3550
1 x Werkszertifikat
1 x Netzgerät
1 x Trigger-Stecker
1 x Griff
1 x Koffer
Bedienungsanleitung (verfügbar in Englisch, Italienisch in Übersetzung)



Das Stroboskop ist ein grundlegendes Werkzeug in der Messtechnik, das verwendet wird, um feste Bilder von sich bewegenden Teilen zu erhalten. In der Typografie wird es beispielsweise zur Kontrolle der Druckwalze verwendet, die mit dem bedruckten Produkt in Kontakt kommt. In der Industrie dient das Stroboskop zur Bestimmung der Geschwindigkeit von rotierenden Teilen und fungiert als Geschwindigkeitmessgerät.



Die Definition der Anwendung vor dem Kauf ist entscheidend. Ein wichtiger Aspekt ist die Frequenz der erzeugten Blitze: Einige industrielle Modelle erreichen Tausende von Hertz und ermöglichen eine optische Inspektion selbst bei schnellen Sequenzen.



Die Lichtquelle ist ein weiterer entscheidender Faktor. Moderne LED-Blitze stehen den Xenon-Lampen in nichts nach und bieten leistungsstarke LED-Matrizen, die eine vollständige Beleuchtung gewährleisten. Einige Stroboskope können die LED-Matrix erweitern, um größere und sich bewegende Teile wie Papierstreifen korrekt zu inspizieren. Außerdem gibt es Modelle mit UV-LED-Lichtquelle, die ideal für zerstörungsfreie Kontrollen in der Wartung sind.



Der Trigger der Lichtquelle ist ein weiteres wichtiges Kriterium. Während ein einfacher Blitz über einen internen Regler verfügt, haben die ausgefeilteren Modelle einen Trigger-Eingang für externe Geschwindigkeitssensoren, der sicherstellt, dass die Blitze immer mit der Geschwindigkeit des Objekts synchronisiert sind. Diese Eigenschaft ist nützlich, wenn Walzen mit unterschiedlichen Geschwindigkeiten drehen, wie bei der Papierproduktion oder bei Tests von Druckprodukten.



Moderne Blitze bieten auch die Möglichkeit, die Blitzfrequenz und das Phasenverschiebung zu regeln, indem der Blitzimpuls kurzzeitig verzögert wird, um ein "optisch rotierendes" Bild zu erhalten. Dies verschiebt die Markierungen der sich bewegenden Teile in die korrekte Position.



Für tragbare Stroboskope ist die Leistung ein entscheidender Faktor. Ein Batteriemodell ist für sporadische Einsätze ausreichend, während für häufige Anwendungen ein Modell mit wiederaufladbaren Batterien empfehlenswert ist. Feste Modelle werden in der Regel von einem Netzgerät oder direkt vom Stromnetz betrieben.



Schließlich ist es wichtig, den IP-Schutzgrad des Stroboskops zu berücksichtigen, der den Schutzgrad gegen Staub und Wasser angibt. Für schwierige Umgebungen ist ein Modell mit IP67-Schutzgrad ideal, da es einen optimalen Schutz vor äußeren Umwelteinflüssen bietet.
