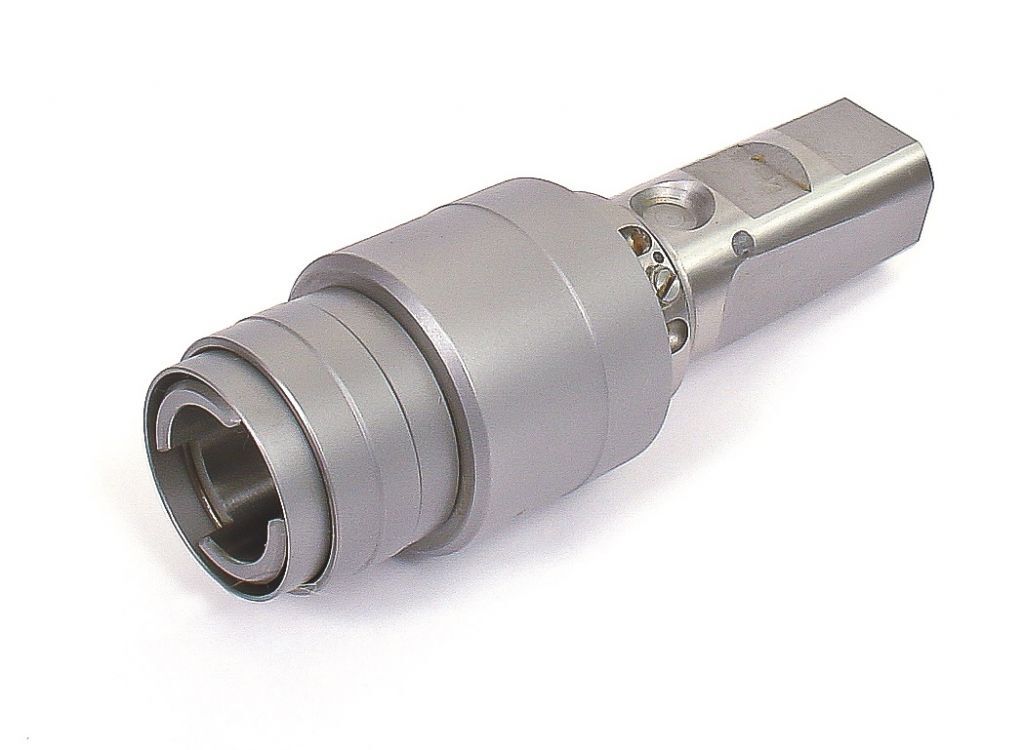

Gewindeschneidfutter mit Zylinderschaft DIN 1835-B+E mit Doppel Längenausgleich mit Innerer Kühlmittelzufuhr,Buchsenaufsatz und Schaftdurchmesser nach Wahl
(Inkl. MwSt.: 450,18 €)
Hochwertiges Produkt, das vollständig in Italien unter Verwendung wertvoller Materialien und mit Präzision in der Ausführung gebaut und hergestellt wird. Accredia-Zertifikat. In vielen Fällen werden dadurch Qualitätsprobleme des auszuführenden Gewindeprofils gelöst. Sie hat eine ausgezeichnete Tiefenpräzision beim CNC-Gewindeschneiden (±0,1 mm). Diese Hähne haben auch die Möglichkeit, Hähne mit dem Durchgang von interner Kühlung zu verwenden, entweder in Vollöl oder in einem beliebigen Kühlmittel, bis zu einem maximalen Druck von 50 bar unter Verwendung von Hochdrucksystemen. In vielen Fällen ist sie in der Lage, Probleme im Zusammenhang mit dem Gewindeschneiden mit Patrize und Schneideisen zu lösen. Es kann auf allen CNC-Werkzeugmaschinen, mechanischen, automatischen und programmierten Maschinen eingesetzt werden.

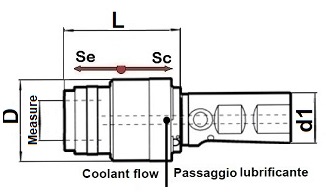

| Code | Ø Schaft "d1" |
Ø Buchse "Maß" |
Ø Aussen "D" |
Länge "L" |
Gewinde Bereick | Zug weg "Se" |
Drueck weg "Sc" |
| TD0136MARID01 | Ø 25mm | Ø 19mm | 39mm | 62mm | M3 - M12 | 7.5mm | 7.5mm |
| TD0136MARID02 | Ø 25mm | Ø 19mm | 39mm | 54.5mm | M3 - M12 | 0mm | 12mm |
| TD0136MARID03 | Ø 25mm | Ø 31mm | 53mm | 98mm | M6 - M20 | 10mm | 10mm |
| TD0136MARID04 | Ø 25mm | Ø 31mm | 53mm | 88mm | M6 - M20 | 0mm | 20mm |
| TD0136MARID05 | Ø 40mm | Ø 48mm | 86mm | 149mm | M14 - M33 | 17.5mm | 17.5mm |
| TD0136MARID06 | Ø 40mm | Ø 60mm | 113mm | 182mm | M22 - M48 | 22.5mm | 22.5mm |
Bewerbung:
Gewindeschneiden mit Gewindebohrer und Schneideisen auf allen Arten von Eisen- und Nichteisenwerkstoffen, kohlenstoffarmen und kohlenstoffreichen Stählen, Aluminiumlegierungen, Messing, Bronzen. Hervorragende Haltbarkeit der Patrize in der Produktion dank der Möglichkeit, Patrizen mit Innenkühlung, mit Durchlauf von Öl oder Kühlmittel zu verwenden. Darüber hinaus haben wir dank der Montage der jeweiligen Buchsen die Möglichkeit, den Bruch der Patrize im Inneren der Teile zu vermeiden, dank der Einstellung der Kupplung, die auf der Buchse vorhanden und für jedes Gewinde und jedes bearbeitbare Material kalibriert ist.
Die Gewindebohrer der Serie 36000 sind mit folgenden Kupplungen erhältlich: HSK DIN 69893, ISO-DIN 69871-AD, ISO-DIN 69871-AD+B, MAS 403BT, MAS 403BT-B, DIN 1835 B+E.
Zusätzlich kann der modulare Konusadapter DIN 2080, DIN 69871 AD-B, MAS-BT, zur Aufnahme des Gewindebohrers mit Kühlmitteldurchgang und dem zylindrischen Anschluss DIN 1835 B+E verwendet werden,
Verwendung:
Alle CNC- und programmierten Werkzeugmaschinen wie Bearbeitungszentren, Bohrmaschinen, CNC-Fräsmaschinen, Transfermaschinen, Gewindeschneidemaschinen, Mehrspindel-Gewindeschneidemaschinen, Drehmaschinen, cnc-Drehmaschinen, mit verschiedenen Befestigungsarten.
Durch den Einsatz von Schnellwechselbuchsen ist es möglich, alle metrischen Gewinde mit Gewindebohrern nach DIN, ISO oder anderen Gewindearten nach ANSI-Normen auszuführen.
Die Vorteile der Schnellwechselbuchsen:
Kompakte Größe und geringes Gewicht
Schneller Wechsel der Buchsen
Langes Leben des Männchens
Vermeidet das Brechen der Patrize im Inneren des Stücks
Großer Zug- und Druckhub zum Ausgleich von Fehlern aufgrund des Unterschieds zwischen dem Werkzeugmaschinenvorschub und der Steigung der Patrize
- Hersteller:
- TADAAH
- Art und Ausführung:
- Gewindeschneid
