CAPORALI GAETANO G00C Gleitlager Standard ER16, ER20, ER25, ER32, ER40, ER50, ER60-Mutter mit Klemmkerben, Exzenterauszieher
(Inkl. MwSt.: 44,16 €)
Die gleitgelagerten ER-Standard-Spannzangen sind konform DIN ISO 15488 (DIN6499) gewährleisten eine präzise und zuverlässige Werkzeugaufnahme für CNC-Fräsmaschinen, Drehmaschinen und Bearbeitungszentren. Dank ihrer geriffelten Bauweise ermöglichen sie ein einfaches Anziehen und Lösen mit passenden Spannschlüsseln. Erhältlich in verschiedenen Größen, darunter ER16, ER20, ER25, ER32, ER40, ER50 und ER60, bieten sie hohe Betriebsstabilität, reduzieren Vibrationen und garantieren hervorragende Leistung auch bei Hochgeschwindigkeitsbearbeitungen.

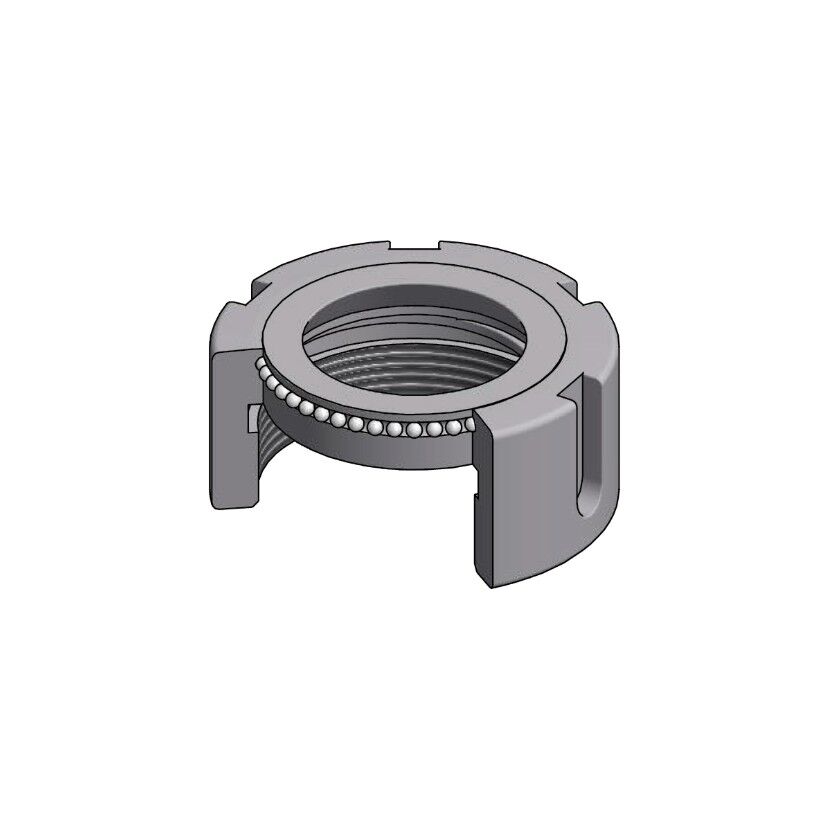

Das abgebildete Bild ist indikativ und nicht proportional
ER-MUTTERN DIN ISO 15488 (DIN6499) werden auf vielen Produktionsmaschinen zur Werkzeugspannung eingesetzt
Die ER-Mutter Standard DIN 6499 ist ein unverzichtbarer Bestandteil zum Spannen von ER-Spannzangen in Werkzeugmaschinen-Spannsystemen. Entwickelt für maximale Präzision und Stabilität, dank der Kugeln, hat diese Mutter eine reduzierte Reibung für eine höhere Spanngenauigkeit. Diese Mutter ist ideal für Anwendungen auf Fräsmaschinen, CNC-Drehmaschinen und Bearbeitungszentren.
Eigenschaften:
| Maßnahme | Empfohlenes Drehmoment Nm | Verwendung mit Standardschlüssel | Verwendung mit Dynamometerschlüssel | Abbildung Num. |
| ER16 | 16 ÷ 55 | Ja | Ja | 1 |
| ER20 | 16 ÷ 80 | Ja | Ja | 1 |
| ER25 | 20 ÷ 110 | Ja | Ja | 1 |
| ER32 | 20 ÷ 140 | Ja | Ja | 1 |
| ER40 | 40 ÷ 180 | Ja | Ja | 1 |
| ER50 | 50 ÷ 200 | Ja | Nein | 1 |
| ER60 | 60 ÷ 240 | Ja (ein Sektor) | Nein | 2 |
Die Herstellung aus hochwertigem gehärtetem Stahl gewährleistet eine lange Lebensdauer und Verschleißfestigkeit. Entspricht internationalen Standards für die perfekte Passform mit ER-Spannzangensystemen. Das geriffelte Design erleichtert das Festziehen und Lösen mit speziellen Schlüsseln und verbessert so die Betriebseffizienz. Erhältlich in verschiedenen Größen, passend für Spannzangenfutter ER16, ER20, ER25, ER32, ER40, ER50, ER60. Es ermöglicht eine gleichmäßige Kraftverteilung, verbessert den Halt des Bremssattels und reduziert Vibrationen.
Hochpräzises Fräsen, CNC-Drehen, Bohren und Schleifen und hochpräzise Bearbeitung. Hohe Zuverlässigkeit und Haltbarkeit, verbesserte Werkzeugstabilität, einfache Montage und Demontage, geeignet für Hochgeschwindigkeits- und Hochlastbearbeitung.
- Hersteller:
- GAETANO CAPORALI
- Art und Ausführung:
- Standard-Spannmutter ER
