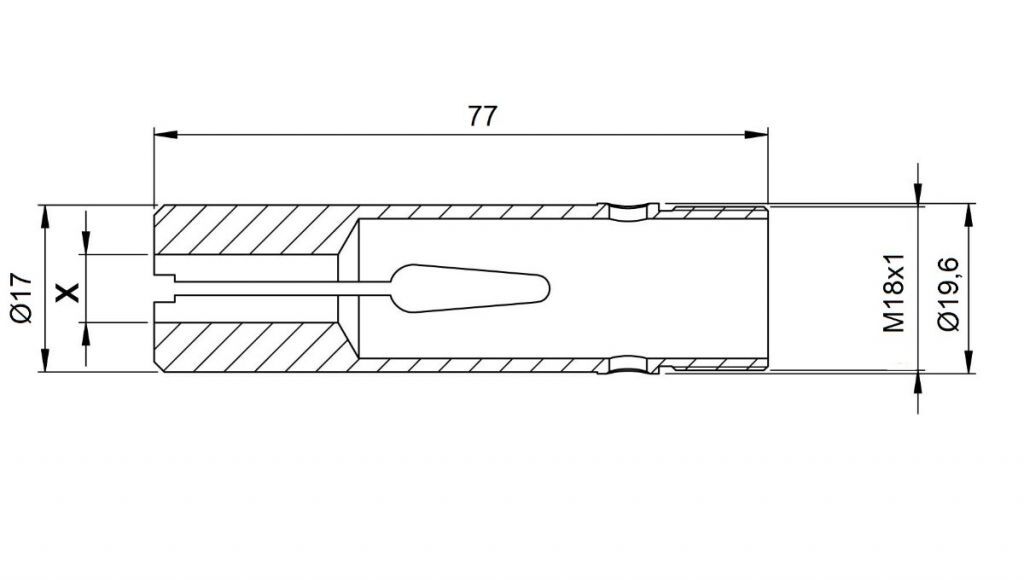

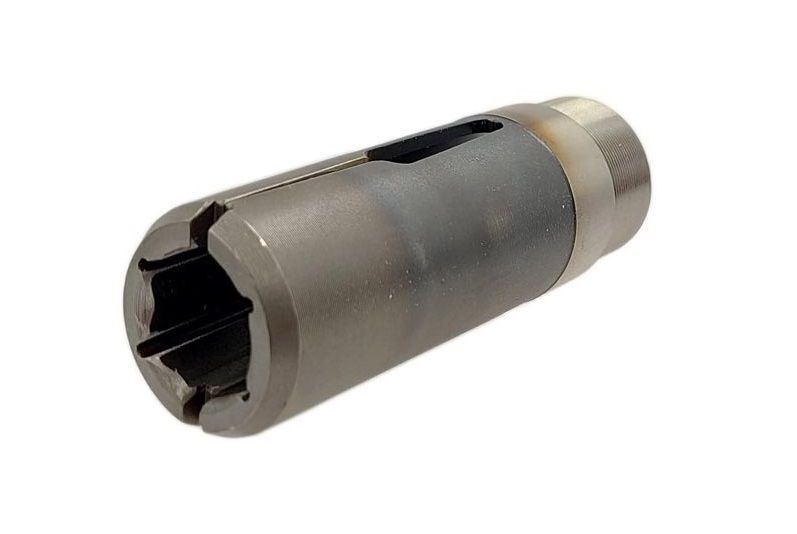

Was ist eine Vorschubzange?

Die Vorschubzange ist ein wichtiger Bestandteil einer Stangendrehmaschine, da sie die kontinuierliche und automatische Herstellung von Drehteilen mit mittleren bis hohen Stückzahlen ermöglicht. Ihre Aufgabe ist es, die Werkzeugmaschine so lange zu beschicken, bis die eingelegte Stange erschöpft und vollständig verbraucht ist.

Wie eine Vorschubzange funktioniert.

Die Funktionsweise einer Vorschubzange beruht auf einem Prinzip, das die Differenz der Kräfte ausnutzt.

Die Schubstangenklemme wird unter Berücksichtigung der Masse konstruiert, die während der Bearbeitung in der Drehmaschine rotiert. Nach dem Schnitt wird die Gleitbelastung unter Berücksichtigung der Art des Materials, des spezifischen Gewichts und der Größe der Stange durchgeführt. Diese Gleitbelastung während des Betriebs der zu bearbeitenden Maschine ist viel geringer als die Klemmkraft des Stangengreifers, der das Werkstück während des Drehens hält. In dieser Phase rutscht der Greifer zurück und übt weniger Druck auf die Stange aus. Er zieht sich zurück und bereitet die Stange für das nächste Werkstück vor.

Wenn sich die Spannzange öffnet, übt sie in diesem Zustand keine Kraft auf die Stange aus.

Zu diesem Zeitpunkt schiebt die gleitende Last des Stangenschiebers die Stange nach vorne und bereitet die Drehmaschine auf den nächsten Bearbeitungsvorgang vor.

Wie die Schiebekraft einer Vorschubzange eingestellt wird.

Die Schubstangenklammer wird aus einem hochwertigen Stahl hergestellt, der bei der Herstellung einer speziellen Wärmebehandlung unterzogen wird. Dieser Spezialstahl wirkt durch eine speziell erzeugte Kriechlastkraft, um die Stange am Ende jedes Arbeitszyklus vorzuschieben.

Wie prüft man die Kriechlast einer Vorschubzange?

Um die Kriechlast einer Vorschubzange zu prüfen, muss man zunächst die theoretische Last kennen, die sie haben sollte.

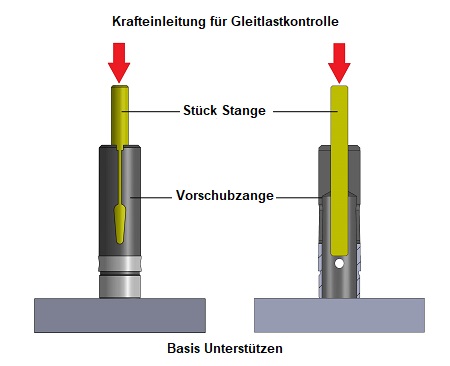

Die Abbildung zeigt ein Diagramm zur Bestimmung der Gleitlastkraft der Vorschubzange.

Indem wir eine Stange in die Vorschubzange einführen, üben wir eine Kraft aus, bis sich die Stange in die Vorschubzange zurückzieht. Mit Hilfe eines Kraftmessers können wir während dieses Vorgangs genau überprüfen, wie viele daN erforderlich waren, um die Stange in die Vorschubzange zurückzuziehen.

Diese Prüfung kann unter einer Handpresse, einer Bohrmaschine oder einer Drehbank durchgeführt werden, indem man die Befestigungsfläche der Zange an eine Wand anlehnt und Druck auf die Stange am gegenüberliegenden Ende ausübt (Abb.2).
