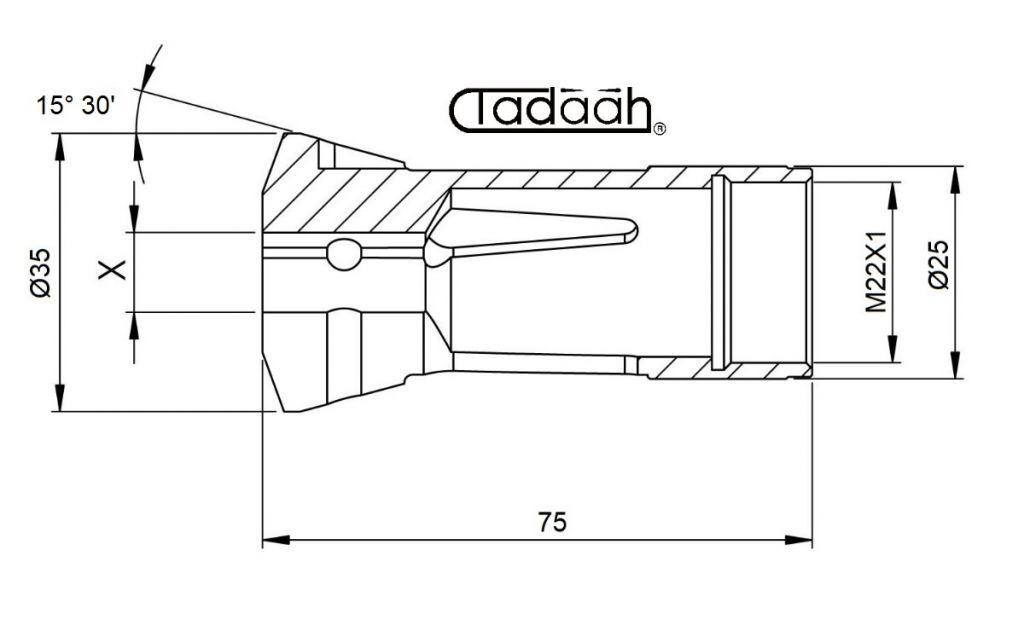

Spannzange für Mehrspindel-Drehautomaten des Herstellers Tornos ( Modell AS14-BS14),

Beschichtet in HM: Hier kann die Spannung ca. 50% höhere axiale Kräfte aufnehmen. Diese Ausführung ist nicht zu empfehlen, wenn die Stange nicht überdreht wird.

Was ist eine Spannzange?

Der Spannzange ist ein Werkzeug, das in den Spindeln einer Drehmaschine montiert ist und zum Einspannen der Stange oder des Werkstücks während der Ausführung eines Dreh- oder Bohrvorgangs mit Schneidwerkzeugen dient.

Einsatzgebiet:

Kurvendrehautomaten, Mehrspindeldrehautomaten, CNC-Drehautomaten, Langdrehautomaten, Drehautomaten mit festem Spindelstock, Drehautomaten mit Bearbeitung von der Stange, Bearbeitung von Werkstücken in der Wiederaufnahme, Montage von Komponenten.

Wie ein spannzange funktioniert?

Der Spann- und Öffnungsvorgang wird durch die axiale Verschiebung einer Zugstange erreicht, die üblicherweise als spannzange bezeichnet wird und durch axiales Gleiten, wenn der Spannzangenkonus auf den Spindelkonus einwirkt, eine Zug- oder Druckkraft auf den Spannzange ausübt, wodurch eine starke Spannung zum Schließen des Werkstücks oder der Stange gewährleistet wird.

Der Spannzange wird entsprechend dem Durchmesser der zu bearbeitenden Stange gefertigt, bei der es sich in der Regel um eine gezogene Stange handelt, da der Konus der Spannzange einen erheblichen Druck auf den Konus ausübt, die spannzange jedoch einen begrenzten radialen Hub hat. Nur ein konstanter Stangendurchmesser kann eine perfekte Spannung und eine konstante Spannkraft garantieren.

Das axiale Gleiten der Klemmstange kann durch mechanische Kurve, Nasen oder Hämmer sowie durch pneumatische oder hydraulische Bewegung erfolgen.

Arten von Klammern

Die Zugstangenklemmen sind mit einem Gewinde hinter dem Konus versehen, das vom Außen- oder Innentyp sein kann. Das Gewinde dient zur Verriegelung der Stangenklemme mit der Stangenklemmen-Zugstange, die bei ihrer axialen Verschiebung das Öffnen oder Schließen der Stangenklemme bestimmt.

Hauptmerkmale und Eigenschaften einer Stangenklemme

Die wichtigsten Merkmale und Eigenschaften einer von Tadaah gelieferten Stangenklemme sind:

Zangenmaterial, das die Qualität der Zange über einen längeren Zeitraum garantiert

Herstellung einer Schelle mit sehr geringen Geometriefehlern und Schwingungsfehlern

Die Präzision der Stangenklemme über einen längeren Zeitraum erhalten

Hohe Schließkraft auf den Konus, um ein Zurückziehen der Stange während der Bearbeitung zu verhindern und die Eigenschaften und Schnittparameter der Werkzeuge optimal zu nutzen

Spannzange nach Zeichnung

Tadaahs Spannzamge können auf Wunsch des Kunden auch nach Zeichnung angefertigt werden. Kundenspezifische Anpassungen können bei funktionalen Vorteilen, Platzproblemen oder wenn der Kunde einen Greifer mit Sondermaßen für spezielle technische Spezifikationen entworfen hat, durchgeführt werden.

Wir stellen auch Spannzangen nach den Spezifikationen von Tadaah her, um eine höhere Spannkraft zu gewährleisten und ein Stangenspiel während der Bearbeitung zu verhindern.

Die Zangen werden entsprechend den verfügbaren Profilen geliefert. Wenn Sie ein bestimmtes Profil benötigen, schreiben Sie uns, indem Sie hier klicken

Unsere Spannzange verfügen über ein von uns entwickeltes Innenprofil, das eine Klemmkraft ermöglicht, die über der von marktüblichen Klemmen liegt. Die Modifikation besteht in der Verteilung der konstanten Schließkraft über die gesamte Klemmfläche. Da die Belastung gleichmäßig auf die gesamte zylindrische Spannfläche verteilt wird, bietet die Spannzange sowohl stirnseitig große Vorteile hinsichtlich der Haltekraft, erhöht aber vor allem auch die Haltekraft bei radialer Belastung. Bei automatischen Maschinen kommt es häufig vor, dass bei der Bearbeitung des Werkstücks mit radial profilierten Werkzeugen und gleichzeitig auch mit stirnseitigen Spitzen die Spannzange aufgrund der radialen Belastung, die durch die Bearbeitung des profilierten Werkzeugs entsteht, dazu neigt, sich zu öffnen. Die Spitze, die die Bohrung durchführt, drückt entlang der Achse des Werkstücks und erleichtert so das Zurückziehen der Stange.
