VOGEL 800.806A Satz von drei kalibrierten Messstifte Durchmesser 0.455mm mit einem Loch von 8mm Durchmesser zum Messen mit bügelmessschraube des durchschnittlichen Durchmessers von Gewinden mit einer Steigung von 0.70 - 0.80mm
(Inkl. MwSt.: 183,37 €)
Durch die tangentiale Platzierung der Gewindegänge an der Seite der Gewindeecke, wie in der Abbildung dargestellt, ist es mithilfe der Formel möglich, den durchschnittlichen Durchmesser eines Gewindegangs genau zu messen.
Kalibrierte Gewinde zur Messung des durchschnittlichen Durchmessers eines Gewindes.
Die kalibrierten Drähte werden über ein Rahmenpaar zugeführt, das jeweils an der festen Sonde und an der beweglichen Sonde (Trommel) des Außenmikrometers montiert ist.
Das Webstuhlpaar besteht aus einem Webstuhl mit einem Faden und einem Webstuhl mit zwei Fäden.
Um eine Abstützung der Drähte auf der Seite des Gewindes zu erreichen, sind die Sets und Rahmen mit kalibrierten Drähten unterschiedlicher Größe erhältlich. Die Steigung und der Gewindetyp bestimmen die richtige Auswahl des Lehrengewindes. Die Verwendung eines anderen als der angegebenen und empfohlenen Drähte beeinträchtigt die genaue Messung des durchschnittlichen Durchmessers.

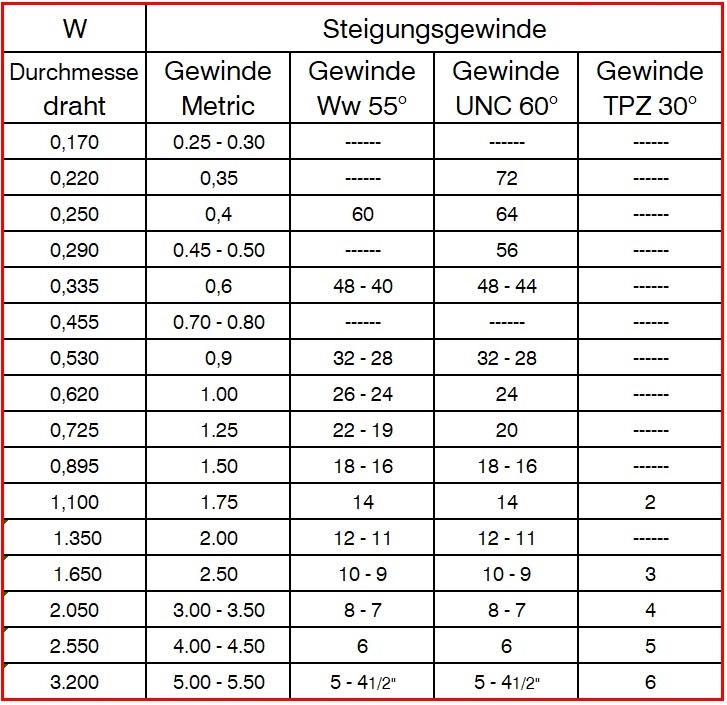

Nachfolgend stellen wir eine Tabelle für den korrekten Kauf von kalibrierten Gewinden dar, die auf der Grundlage von Größe, Typ und Steigung des Gewindes zu erwerben sind
- Hersteller:
- VOGEL
- Art und Ausführung:
- Kalibrierte messstifte
- Gewindesteigung:
- Metrisch 60° - 0.70 mm, Metrisch 60° - 0.80 mm
