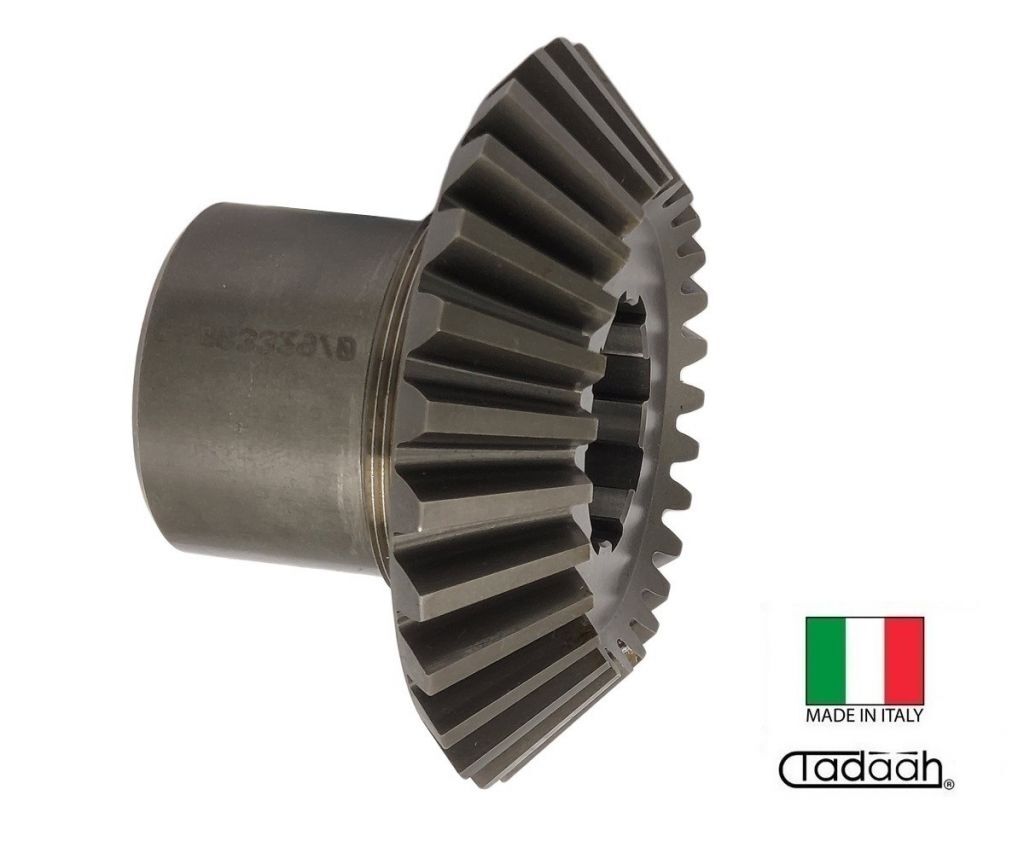

Das Kegelrad mit der Teilenummer 5308329 ist ein zentrales Bauteil des Antriebssystems von Mehrspindel-Drehautomaten Gildemeister GM16AC. Dieses Kegelrad nimmt die Bewegung vom Gegenrad 5308328 auf und überträgt die Rotation auf die Hauptsteuerwelle, wodurch alle Maschinenfunktionen synchronisiert werden.

Jede vollständige Drehung des Kegelrads entspricht einem Bearbeitungszyklus und somit der Herstellung eines Werkstücks. Dadurch spielt das Bauteil eine entscheidende Rolle für die Produktivität und die Präzision des Bearbeitungsprozesses.

Das Kegelrad ist auf der Hauptsteuerwelle montiert, auf der sich die Kurven befinden, die Funktionen wie Stangenanschlag, Öffnen und Schließen der Spannzange sowie das Indexieren der Spindeltrommel über das Genfergetriebe steuern. Diese Vorgänge erfolgen in sehr kurzen Zeiten von etwa 0,5 Sekunden, wodurch die Nebenzeiten zwischen den Bearbeitungszyklen minimiert werden.

Zusätzlich sorgt das Kegelrad für die Verteilung der Bewegung auf weitere Kurvenwellen der Maschine. Über ein auf derselben Welle montiertes Zahnrad und ein Kettensystem wird die Synchronisation der Kurvenwellen der Quer Schlitten gewährleistet.

Die Präzision der Verzahnung und das korrekte Eingreifen der Kegelräder sind entscheidend für die Stabilität des Systems. Die Montage muss mit höchster Genauigkeit unter Verwendung von geschliffenen Distanzscheiben erfolgen, um die Position korrekt einzustellen und Übertragungsspiel zu vermeiden.

Eine falsche Einstellung kann zu vorzeitigem Verschleiß, erhöhter Vibration und Genauigkeitsverlust führen. Daher ist die fachgerechte Montage und Justierung dieses Bauteils ein wesentlicher Bestandteil der Maschinenwartung.

Das Kegelrad 5308329 ist somit ein Schlüsselfaktor für die kinematische Präzision, Betriebssicherheit und hohe Produktivität der Mehrspindel-Drehautomaten Gildemeister GM16AC.
