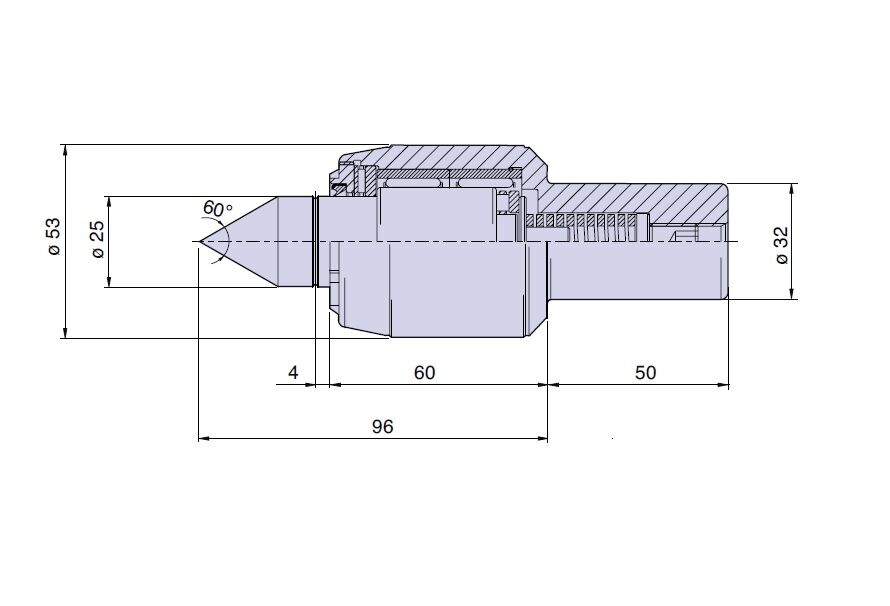

Die mitlaufende Körnerspitze Nuova PTM mit zylindrischem Schaft ist ein technisches Bauteil zur Abstützung des Werkstücks bei Drehbearbeitungen, Feinbearbeitungen und mechanischen Bearbeitungsprozessen, bei denen das Bauteil während der Rotation korrekt in Achse gehalten werden muss. Im Unterschied zu mitlaufenden Körnerspitzen mit Morsekegel besitzt diese Ausführung einen zylindrischen Schaft und eignet sich dadurch für spezielle Montagesituationen an Sondervorrichtungen, Maschinenaufnahmen, Stützeinheiten oder Anwendungen, bei denen eine zylindrische Aufnahme statt einer konischen Verbindung erforderlich ist.

Die Hauptfunktion einer mitlaufenden Körnerspitze besteht darin, das Werkstück am Zentrum abzustützen und dessen Rotation zu begleiten, während die durch das Schneidwerkzeug entstehenden Kräfte aufgenommen werden. Diese Abstützung ist besonders wichtig bei der Bearbeitung von Wellen, Bolzen, Buchsen, zylindrischen Bauteilen sowie langen oder schlanken Werkstücken, da sie Durchbiegungen, Vibrationen und Instabilitäten reduziert. Eine korrekt eingesetzte Körnerspitze verbessert die Oberflächengüte und hilft, geometrische Fehler wie unerwünschte Konizität, Ovalität, Fluchtungsfehler und Maßabweichungen über die Werkstücklänge zu begrenzen.

Der zylindrische Schaft macht diese Körnerspitze besonders geeignet für Anwendungen, bei denen die Befestigung über einen zylindrischen Sitz, eine spezielle Aufnahme, eine Hülse, einen Halter oder eine Sondervorrichtung erfolgt. Diese Eigenschaft bietet Konstrukteuren, Werkzeugmachern und Instandhaltungsabteilungen zusätzliche Flexibilität, wenn eine mitlaufende Körnerspitze in nicht standardisierte Systeme integriert werden muss oder wenn ein Morsekegel für die Anwendung nicht die passende Lösung darstellt.

Der kompakte und robuste Körper ist für eine stabile Funktion während der Bearbeitung ausgelegt. Die vordere Spitze sorgt für den korrekten Kontakt mit der Zentrierung des Werkstücks und unterstützt die axiale Ausrichtung während der Rotation. Die Präzision dieser Körnerspitze ist nicht als Messauflösung zu verstehen, da es sich nicht um ein Messinstrument handelt, sondern als Fähigkeit, das Werkstück während der Bearbeitung stabil, zentriert und zuverlässig abzustützen. In diesem Zusammenhang beeinflussen Laufruhe und Steifigkeit der Baugruppe direkt die Endgenauigkeit des bearbeiteten Bauteils.

Industriell kann diese mitlaufende Körnerspitze in mechanischen Werkstätten, Drehereien, Produktionsabteilungen, der industriellen Instandhaltung, der Präzisionsmechanik, im Automotive-Bereich und im Maschinenbau eingesetzt werden. Sie ist geeignet, wenn Werkstücke auf der dem Spannfutter gegenüberliegenden Seite kontinuierlich abgestützt werden müssen oder wenn die Länge des Bauteils einen zusätzlichen Stützpunkt erfordert, um Verformungen während der Drehbearbeitung zu vermeiden.

Für den korrekten Einsatz sollte geprüft werden, ob der zylindrische Schaft zur Aufnahmesitzgeometrie passt und ob die Klemmung steif, sauber und spielfrei ist. Die Aufnahme sollte kontrolliert werden, um Rundlauffehler, Neigungen oder Fluchtungsabweichungen zu vermeiden, die die Bearbeitungsqualität beeinträchtigen könnten. Auch die Zentrierung des Werkstücks muss sauber, korrekt ausgeführt und frei von Beschädigungen sein, da eine beschädigte Zentrierbohrung Vibrationen, erhöhten Spitzenverschleiß und Genauigkeitsverlust verursachen kann.

Die Reitstockkraft beziehungsweise Anpresskraft muss entsprechend Werkstoff, Werkstücklänge, Durchmesser, Schnitttiefe und Bearbeitungsart eingestellt werden. Eine zu geringe Kraft kann Instabilität, Vibrationen und unerwünschte Werkstückbewegungen verursachen, während eine zu hohe Kraft die axiale Belastung erhöht, Erwärmung begünstigt, Verschleiß beschleunigt oder empfindliche Werkstücke verformen kann. Deshalb ist eine sorgfältige Einstellung besonders bei Feinbearbeitungen und Präzisionsbauteilen wichtig.

Die mitlaufende Körnerspitze Nuova PTM mit zylindrischem Schaft ist somit eine geeignete Lösung für Techniker und Fachanwender, die eine präzise, robuste und gut integrierbare Abstützung für spezielle Vorrichtungen suchen. Die Kombination aus zylindrischem Schaft, kompaktem Körper und rotierender Spitze verbessert die Werkstückstabilität und ermöglicht kontrollierte Bearbeitungen mit direkten Vorteilen für geometrische Genauigkeit, Oberflächengüte und Zuverlässigkeit des Produktionsprozesses.
