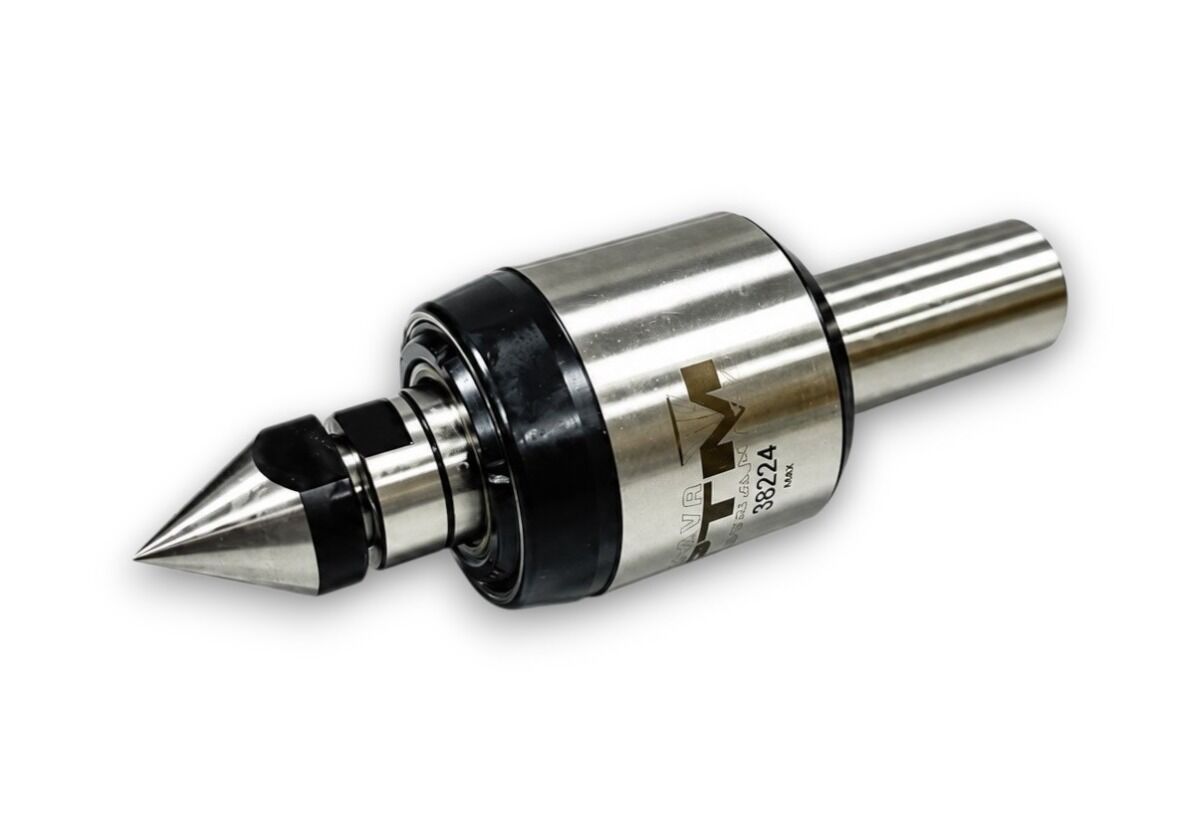

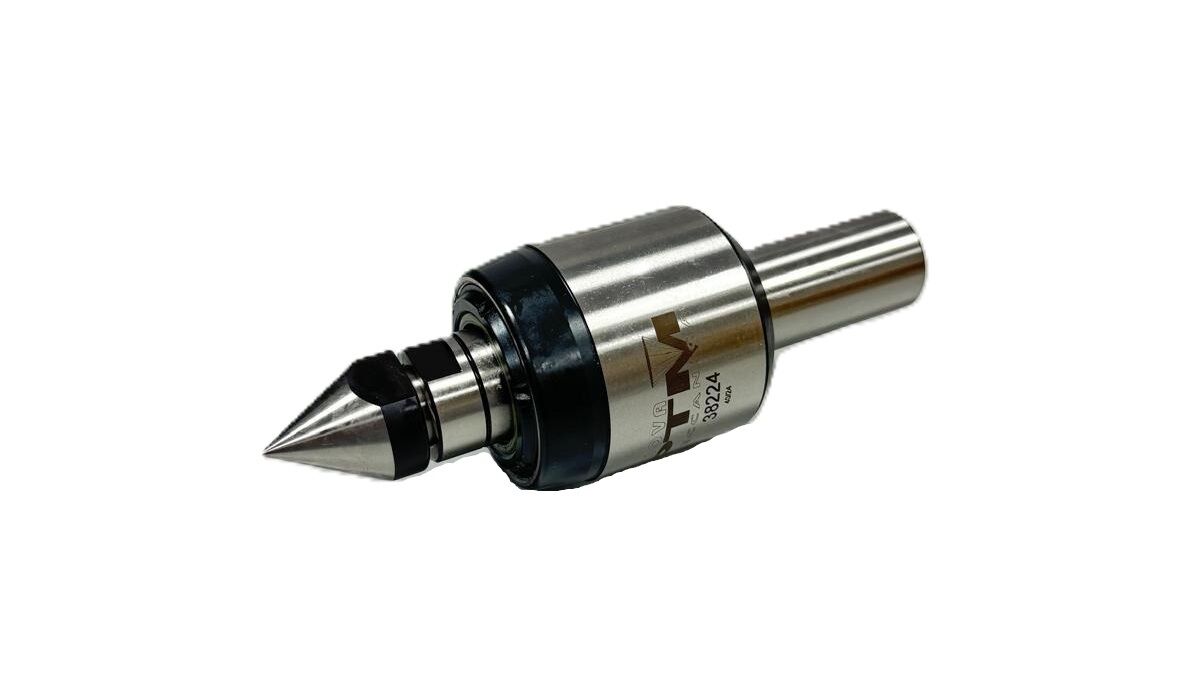

Die mitlaufende Körnerspitze Nuova PTM mit zylindrischem Schaft, wechselbarer Spitze und Gewindering ist ein technisches Bauteil zur Abstützung des Werkstücks bei Drehbearbeitungen, Feinbearbeitungen und mechanischen Bearbeitungsprozessen, bei denen das Bauteil während der Rotation stabil und korrekt in Achse gehalten werden muss. Im Unterschied zu mitlaufenden Körnerspitzen mit Morsekegel verwendet diese Ausführung einen zylindrischen Schaft und eignet sich dadurch für die Montage in Sondervorrichtungen, Maschinenaufnahmen, Hülsen, kundenspezifischen Systemen oder Anwendungen, bei denen eine zylindrische Aufnahme erforderlich ist.

Die Hauptfunktion einer mitlaufenden Körnerspitze besteht darin, die Rotation des Werkstücks zu begleiten und gleichzeitig eine präzise Abstützung am Zentrum sicherzustellen. Während der Zerspanung erzeugt das Werkzeug Kräfte, die insbesondere bei Wellen, Bolzen, Buchsen, zylindrischen Bauteilen, langen Werkstücken oder Komponenten mit hohem Länge-Durchmesser-Verhältnis zu Durchbiegungen, Vibrationen, Instabilität und Genauigkeitsverlust führen können. Die Körnerspitze hilft, diese Belastungen aufzunehmen und verbessert Prozessstabilität, Oberflächengüte und geometrische Genauigkeit des fertigen Werkstücks.

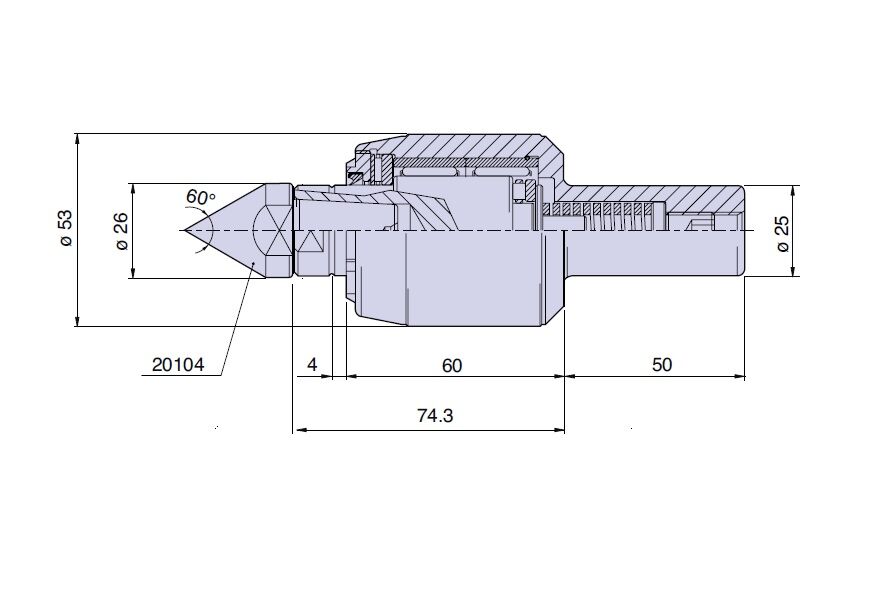

Diese Ausführung verfügt über eine wechselbare Spitze, die bei Verschleiß ausgetauscht oder an unterschiedliche Bearbeitungsanforderungen angepasst werden kann. Die Möglichkeit, die Spitze zu ersetzen, erhöht die Einsatzflexibilität und hilft, den korrekten Kontakt mit der Werkstückzentrierung langfristig zu erhalten. Dadurch werden Stillstandszeiten reduziert und die Produktionskontinuität verbessert. Der vordere Gewindering erleichtert die Handhabung der Spitzeneinheit und unterstützt praktische Tätigkeiten wie Kontrolle, Montage und Austausch der Spitze.

Der zylindrische Schaft macht diese Körnerspitze besonders geeignet für Werkzeugmaschinenbauer, Werkzeugmacher und Instandhaltungsabteilungen, die eine rotierende Abstützung in nicht standardisierte Systeme integrieren müssen. In diesen Anwendungen muss die Aufnahme sauber, steif und spielfrei sein, da Rundlauffehler, Neigungen oder Fluchtungsabweichungen die Bearbeitungsqualität direkt beeinflussen können. Eine korrekt ausgeführte zylindrische Aufnahme ermöglicht dagegen eine stabile und wiederholgenaue Montage.

Die Genauigkeit der Körnerspitze ist nicht als Messauflösung zu verstehen, da es sich nicht um ein Messgerät handelt, sondern als Fähigkeit des Stützelements, die Endpräzision des Prozesses positiv zu beeinflussen. Laufruhe, Steifigkeit des Körpers, korrekte Anpresskraft und Ausrichtung zur Maschinenachse tragen dazu bei, Form- und Geometriefehler wie unerwünschte Konizität, Ovalität, Rattermarken, Maßabweichungen und Fluchtungsfehler entlang des Werkstücks zu begrenzen.

Für optimale Ergebnisse sollte der korrekte Sitz zwischen zylindrischem Schaft und Aufnahme geprüft, der Zustand der wechselbaren Spitze kontrolliert, die Werkstückzentrierung sorgfältig gereinigt und die Anpresskraft entsprechend Werkstoff, Durchmesser, Werkstücklänge, Schnitttiefe und Bearbeitungsart eingestellt werden. Eine zu geringe Kraft kann Instabilität und Vibrationen verursachen, während eine zu hohe Kraft die axiale Belastung erhöht, Erwärmung begünstigt, den Spitzenverschleiß beschleunigt oder empfindliche Bauteile verformen kann.

Die mitlaufende Körnerspitze Nuova PTM mit zylindrischem Schaft, wechselbarer Spitze und Gewindering eignet sich für mechanische Werkstätten, Drehereien, Produktionsabteilungen, industrielle Instandhaltung, Automotive-Anwendungen, Maschinenbau und Präzisionsmechanik. Sie ist eine praktische Lösung, wenn eine kompakte, robuste und anpassbare Abstützung benötigt wird, um die Werkstückstabilität zu verbessern und die Bearbeitungsqualität in Standard- oder Sonderanwendungen zu erhöhen.
