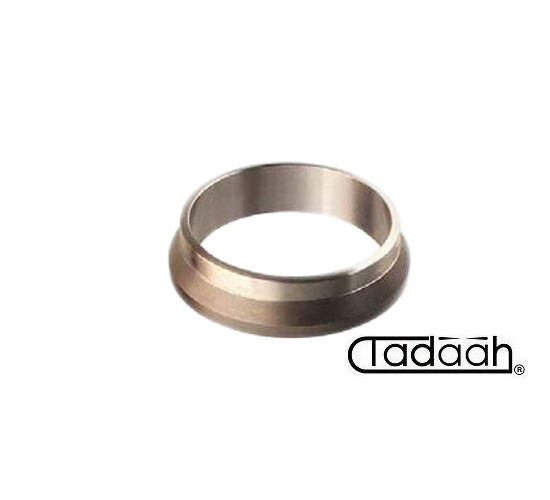

Die Buchse 3501119 ist ein Stütz- und Zentrierelement im Betätigungssystem der Stangen-Spannzange von Mehrspindeldrehautomaten Gildemeister DMG Mori GM35 und GM35AC. Das Bauteil liegt stabil an der Nutmutter 3501118 der Hauptspindel an und arbeitet als mechanischer Drehpunkt sowie als Gegenlager für das Spannfingers 3501130. Wenn die Glocke 3501132 auf der Hülse 3501131 gleitet, überträgt die Baugruppe die Bewegung, die für das Öffnen und Schließen der Stangen-Spannzange 9069E erforderlich ist, die für die Bearbeitung von Stangen bis 35 mm maximalem Durchmesser verwendet wird. Die korrekte vordere Anlagefläche der Buchse ermöglicht dem Spannfingers eine gleichmäßige Abstützung und reduziert ungewöhnliches Spiel, Fluchtungsfehler, Schläge beim Schließen und Unregelmäßigkeiten beim Spannen der Stange. In dieser Kinematik erfüllt die Buchse nicht nur eine einfache Stützfunktion, sondern trägt auch zur Kontinuität der axialen Spannzangenbetätigung, zur Wiederholgenauigkeit der Schließbewegung, zur Stabilität der Hauptspindelgruppe und zur richtigen Verteilung der von Glocke und Hülse erzeugten Kräfte bei. Ihre Funktion ist auch für sekundäre kinematische Abläufe der Maschine wichtig, da eine verschlissene Anlage die Regelmäßigkeit des Automatikzyklus, die Synchronisation verbundener Baugruppen, die Bewegungsübertragung auf frontale Werkzeugträgerspindeln, das Verhalten von Radial- und Axialschlitten sowie die Genauigkeit von Hilfssystemen beeinflussen kann, die von einer stabilen Stangenspannung abhängen. Es handelt sich um ein Verschleißteil, das bei vorbeugender und außerordentlicher Wartung kontrolliert werden sollte. Ein Austausch wird empfohlen, wenn die Kontaktfläche Riefen, frontale Abdrücke der Spannfingerse, lokale Verformungen oder Schlagspuren zeigt, die die korrekte Abstützung beeinträchtigen können. Dieses Ersatzteil richtet sich an Instandhalter, spezialisierte Werkstätten, Produktionsabteilungen, Maschinenbauer und Servicetechniker, die an Mehrspindeldrehautomaten Gildemeister DMG Mori GM35 und GM35AC arbeiten und das Öffnungs- und Schließsystem der Stangen-Spannzange 9069E funktionssicher halten müssen.
