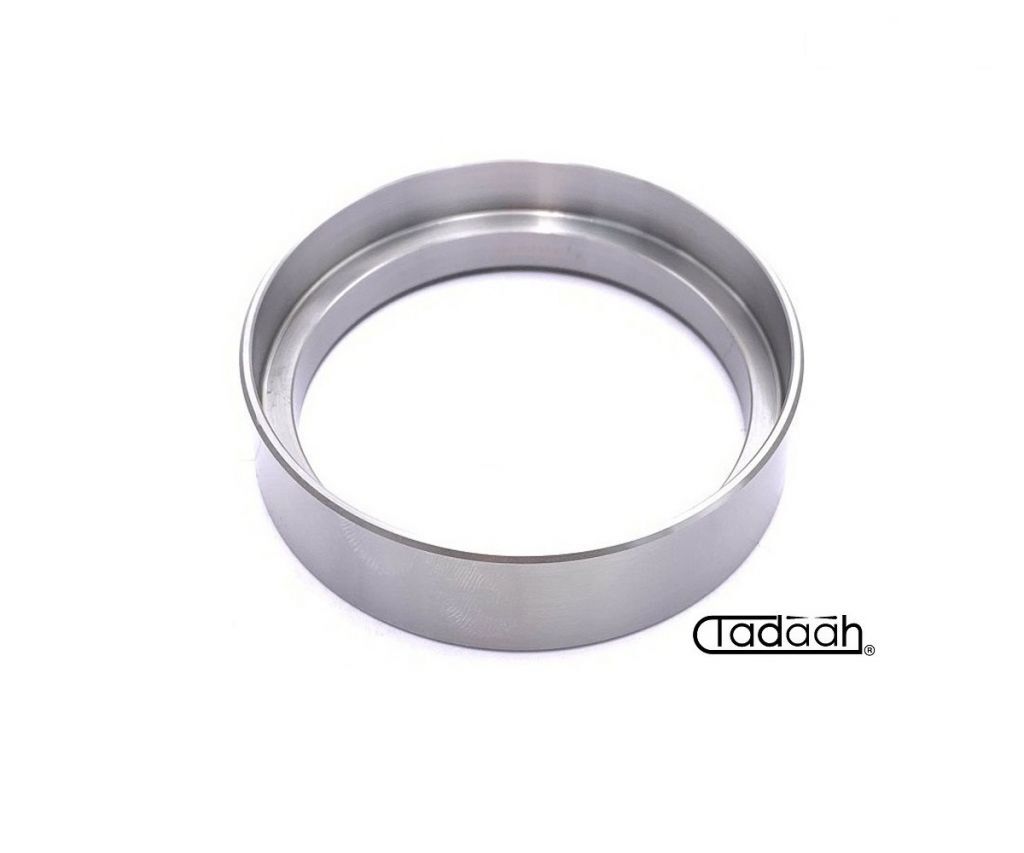

Der Stützring für Spannfingern 31.01.107 ist ein Verschleißteil für die Öffnungs- und Schließgruppe der Stangen-Spannzange an Gildemeister DMG Mori GS20 und GM20AC Mehrspindeldrehautomaten. Das Bauteil wird auf der Hülse 3160202 montiert und arbeitet in frontalem Kontakt mit der Spannfinger 3101108: Während der Bewegung der Steuerglocke überträgt die Spannfinger ihre Kraft auf den Ring 3101107 und bewirkt die Bewegung der Hülse, wodurch die axiale Bewegung der Baugruppe aus Glocke und Hülse in die kinematische Aktion zum Öffnen und Schließen der Stangen-Spannzange umgesetzt wird. Die Hauptfunktion des Rings besteht darin, eine stabile und wiederholgenaue Anlagefläche für die Spannfinger zu bilden, die korrekte Kraftübertragung sicherzustellen und die Arbeitsgeometrie des Stangenspannsystems zu erhalten. Das Bauteil ist mit der Stangen-Spannzange 9012E für Stangen mit einem maximalen Durchmesser von 20 mm und mit der Stangen-Spannzange 9017E für Stangen mit einem maximalen Durchmesser von 25 mm verbunden, beide eingesetzt auf Gildemeister DMG Mori GS20 und GM20AC Mehrspindeldrehautomaten. Innerhalb der kinematischen Kette der Maschine trägt der einwandfreie Zustand des Rings zur Kontinuität der Stangenspannung, zur Genauigkeit des Öffnungs- und Schließzyklus, zum gleichmäßigen Materialvorschub und zur Stabilität der Bearbeitung an den Hauptspindeln bei. Als sekundäres Bauteil der Maschinenkinematik unterstützt der Ring indirekt die Kontinuität der Hilfssysteme für Stangenzuführung und Spannung, die Abstimmung zwischen Glocke, Hülse und Spannfingern, die korrekte Arbeitsfolge der Hauptspindeln sowie die regelmäßige Funktion von radialen Schlitten, axialen Schlitten und frontalen Werkzeugträger-Spindeln, da übermäßiges Spiel oder Verschleiß in der Stangenspannbaugruppe die Stabilität des automatischen Zyklus beeinflussen kann. Der Verschleiß ist an der Anlagefläche der Spannfingern sichtbar und wird durch die frontale Spur oder Eindrückung der Spannfinger 3101108 erkannt. Eine funktionale Besonderheit des Rings 3101107 besteht darin, dass er gedreht und winkelversetzt neu positioniert werden kann, um die verschiedenen Querbohrungen vor dem endgültigen Austausch zu nutzen. Die Positionsänderung sollte erfolgen, wenn die Spannfingern ersetzt werden und wenn die Eindrückung im Kontaktbereich deutlich sichtbar ist. Wenn alle verfügbaren Positionen markiert oder verformt sind, muss der Ring ersetzt werden, um Hubverlust, unregelmäßige Anlageflächen, beschleunigten Verschleiß der Spannfingern und einen ungleichmäßigen Betrieb der Stangen-Spannzange zu vermeiden. Es handelt sich um ein technisches Ersatzteil für Instandhalter, Überholungswerkstätten, Produktionsabteilungen und Spezialisten für vorbeugende und außerordentliche Wartung von Gildemeister DMG Mori GS20 und GM20AC Mehrspindeldrehautomaten.
