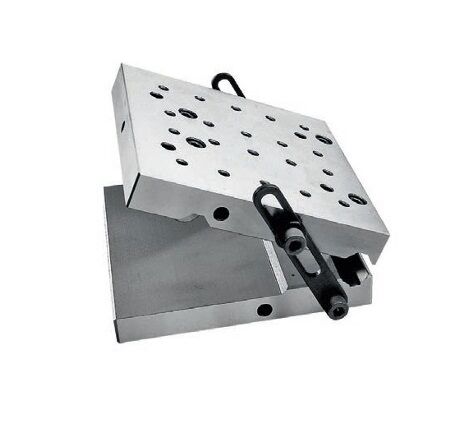

Die Präzisions-Sinusplatte Serie MicroMet 175×100 mm wurde für Schleif- und hochpräzise Bearbeitungsprozesse auf Werkzeugmaschinen entwickelt, bei denen eine exakte Winkeleinstellung und eine stabile Werkstückspannung erforderlich sind.

Die Platte besteht aus hochlegiertem Stahl mit hoher Maßstabilität und ist präzisionsgeschliffen, um eine perfekte Ebenheit sowie kontrollierte Parallelität zu gewährleisten. Diese Konstruktion ermöglicht äußerst präzise Bearbeitungsergebnisse.

Das Sinusleistensystem mit einem Rollenabstand von 100 mm ermöglicht eine präzise Einstellung beliebiger Winkel mithilfe von Endmaßen oder anderen messtechnischen Referenzmitteln. Dieses Funktionsprinzip wird häufig bei Schleifarbeiten und geometrischen Messaufgaben eingesetzt.

Die obere Oberfläche verfügt über mehrere Befestigungsbohrungen, die die Montage unterschiedlicher Spannvorrichtungen oder Halterungen für Werkstücke verschiedener Formen ermöglichen. Dadurch wird eine hohe Flexibilität im Werkstatt- und Produktionsbetrieb erreicht.

Die geometrischen Toleranzen gewährleisten eine sehr hohe Präzision:

• Rechtwinkligkeitsfehler: ±0,003 mm / 100 mm

• Parallelitätsfehler: ±0,02 mm / 100 mm

• Ebenheitsfehler: ±0,002 mm

Durch die Kombination aus hoher struktureller Stabilität, präziser Geometrie und exakter Winkeleinstellung ist die Sinusplatte der Serie MicroMet ein unverzichtbares Werkzeug für Präzisionsschleifen, Maßprüfung, Werkzeugbau und hochgenaue mechanische Bearbeitung.

Diese Vorrichtung wird häufig in mechanischen Werkstätten, Schleifabteilungen, Qualitätskontrolllaboren und Präzisionsfertigungsbetrieben eingesetzt, in denen eine exakte Winkelausrichtung der Werkstücke erforderlich ist.
