RUPAC 2005042 Fisso Magnethalter „Classic-Line“ MicroMet PLUS Serie mit Aktionsradius und vertikaler Auslösekraft 800 N / 80 kgf
(Inkl. MwSt.: 695,40 €)

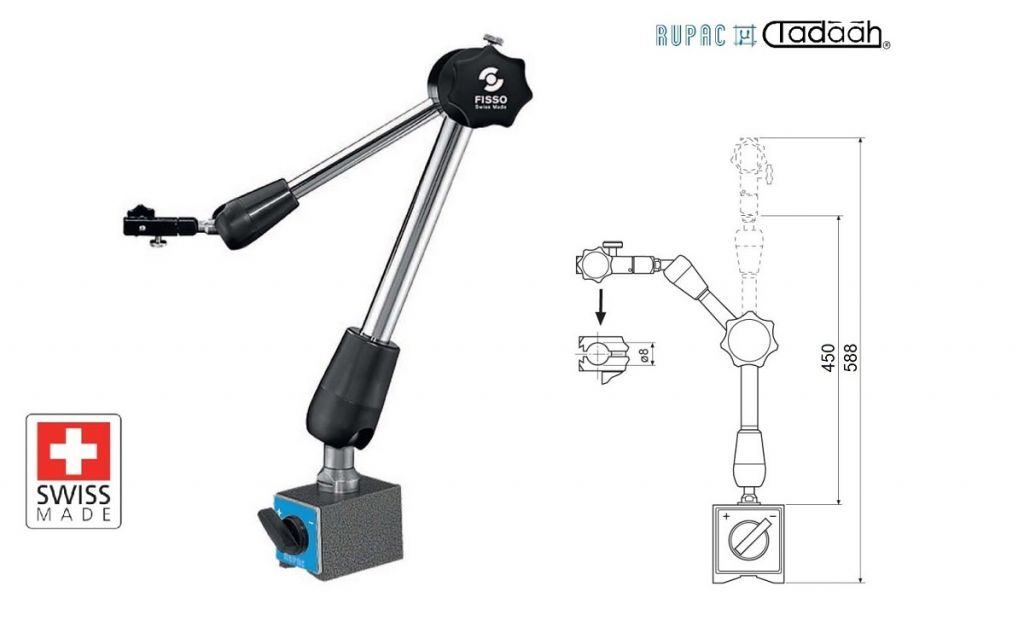

Magnetisches Messstativ RUPAC Classic-Line Swiss Made 2005042 mit doppeltem Gelenkarm für dimensions- und geometrische Prüfungen in Werkstätten und Messlaboren. Ausgestattet mit Magnetbasis mit V-Prisma 50 × 55 × 74 mm und Haltekraft 800 N, für sicheren Halt auf ebenen und zylindrischen Flächen. Mit Arbeitsradius 450 mm, Gesamthöhe 588 mm und Mikrometer-Feineinstellung (≈1,3 mm/Umdrehung) ermöglicht es die präzise Positionierung von Messuhren Ø8 mm zur Kontrolle von Ebenheit, Rundlauf, Formabweichungen und Übertragungsspiel.
Der magnetische Messstativhalter RUPAC Classic-Line Swiss Made Modell 2005042 ist eine professionelle Lösung für dimensions- und geometrische Prüfungen in industriellen Anwendungen, Werkstätten und Messlaboren. Das System ist für den Einsatz mit analogen Messuhren Ø8 mm ausgelegt und ermöglicht präzise sowie wiederholbare Messungen zur Kontrolle von Ebenheit, Rundlauf, Konzentrizität, Parallelität und Formabweichungen.
Die Konstruktion verfügt über ein vollständig gelenkiges Doppelarmsystem, das maximale Flexibilität und eine präzise Positionierung der Messuhr ermöglicht. Der Arbeitsradius von 450 mm und die Gesamthöhe von 588 mm machen das System ideal für mittelgroße bis große Bauteile aus Dreh-, Fräs- und Schleifprozessen.
Die Arme sind verchromt und verschleißfest, wodurch eine lange Lebensdauer und konstante Präzision gewährleistet wird. Das mechanische Zentralverriegelungssystem fixiert alle Gelenke gleichzeitig und sorgt für hohe Stabilität während der Messung.
Das System ist mit einer Mikrometer-Feineinstellung ausgestattet, die eine äußerst präzise Positionierung ermöglicht. Mit einer Verstellung von etwa 1,3 mm pro Umdrehung können exakte Einstellungen beim Ausrichten und Nullsetzen vorgenommen werden. Diese Funktion ist entscheidend für die Kontrolle von Übertragungsspiel, Maßabweichungen, Formfehlern und geometrischen Abweichungen.
Die RUPAC Magnetbasis mit V-Prisma ermöglicht eine sichere Befestigung auf ebenen sowie zylindrischen Oberflächen. Die Abmessungen 50 × 55 × 74 mm erlauben den Einsatz auch bei begrenztem Platz, während die Haltekraft von 800 N eine besonders starke Fixierung gewährleistet.
Das System ist kompatibel mit Messuhren Ø8 mm und verfügt zusätzlich über eine Schwalbenschwanzaufnahme für Tastmessgeräte. Die Möglichkeit, nur den unteren Arm zu fixieren, erlaubt eine präzisere Positionierung in komplexen Anwendungen.
Dank der Swiss Made Qualität, der präzisen Feineinstellung und der robusten Konstruktion ist dieses Messstativ ein unverzichtbares Werkzeug für Techniker, Ingenieure und Fachkräfte der industriellen Messtechnik und unterstützt höchste Qualitätsstandards in der Präzisionsmechanik und Automobilindustrie.
Technische Daten Classic-Line Magnethalter MicroMet PLUS
| Parameter | Wert |
|---|---|
| Serie | MicroMet PLUS – Classic-Line |
| Produktcode | 2005042 |
| Arbeitsradius A | 450 mm |
| Gesamthöhe B | 588 mm |
| Maximale Tragkraft | 75 N |
| Abmessungen Magnetfuß | 50 × 55 × 74 mm |
| Vertikale Haltekraft | 800 N ( 80 kgf) |
| Bohrung für Messuhrschaft | Ø 8 mm |
| Magnetfuß | V-Prisma |
| Feineinstellung | Fein |
| Hinweis | Nur unterer Arm arretierbar |
- Hersteller:
- RUPAC
- Art und Ausführung:
- Magnetstativ
- Kraft :
- 80kg
