Der magnetische Messstativhalter RUPAC Classic-Line ist ein professionelles Messsystem für dimensions- und geometrische Prüfungen in mechanischen Werkstätten, Messlaboren und industriellen Qualitätskontrollabteilungen. Die vollständig gelenkige Konstruktion und die leistungsstarke Magnetbasis ermöglichen eine stabile und präzise Positionierung von analogen Messuhren mit Ø8 mm Schaft während der Messung von mechanisch bearbeiteten Bauteilen.

Das System gehört zur Classic-Line Serie, einer Reihe von Messsystemen, die für langfristige Präzision und Zuverlässigkeit entwickelt wurden. Die Arme sind vollständig gelenkig und verchromt, wodurch eine hohe Verschleißfestigkeit und eine lange Lebensdauer auch in anspruchsvollen industriellen Umgebungen gewährleistet wird. Das vollständig mechanische Zentralverriegelungssystem fixiert alle Gelenke gleichzeitig und sorgt für hohe Stabilität während der Messungen.

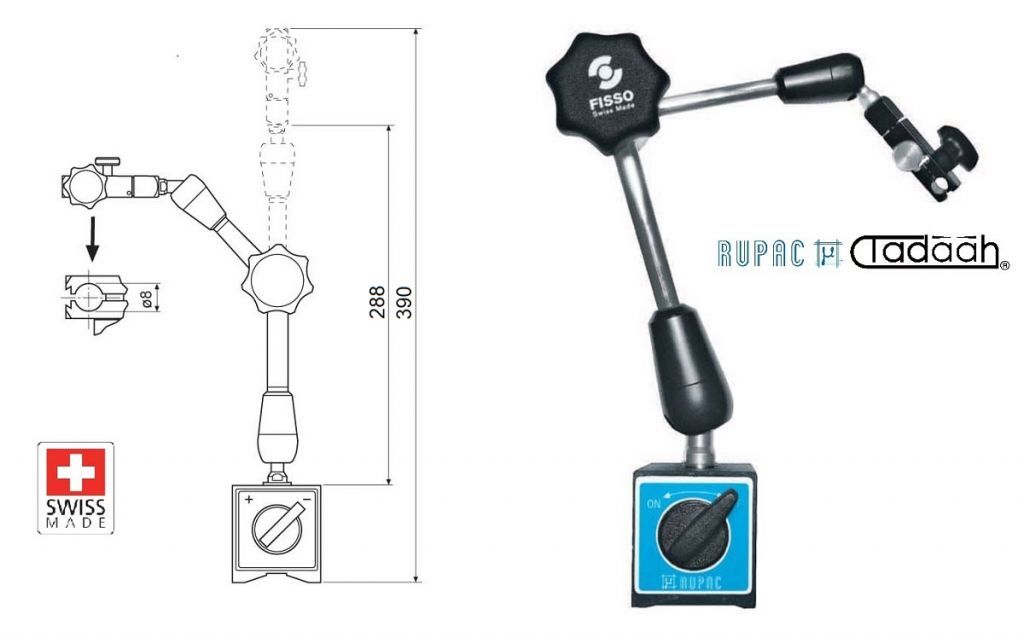

Mit einem Arbeitsradius von 288 mm und einer Gesamthöhe von 390 mm ermöglicht das Messstativ eine flexible Positionierung des Messinstruments und erleichtert Prüfungen auch in komplexen Messsituationen. Diese große Einstellmöglichkeit macht das System besonders geeignet für Prüfungen an Bauteilen aus Dreh-, Fräs- und Schleifprozessen sowie Präzisionsbearbeitungen.

Ein wesentliches Merkmal ist die feine Mikrometer-Feineinstellung, die eine äußerst präzise Positionierung der Messuhr ermöglicht. Mit einer Verstellung von etwa 1,3 mm pro Umdrehung können sehr genaue Einstellungen beim Nullsetzen oder Ausrichten des Messinstruments vorgenommen werden. Diese Funktion ist besonders hilfreich bei der Kontrolle von Übertragungsspiel, Formabweichungen, Maßabweichungen und geometrischen Fehlern.

Die RUPAC Magnetbasis ist mit einem V-Prisma ausgestattet, wodurch eine sichere Befestigung sowohl auf ebenen Flächen als auch auf zylindrischen Bauteilen wie Wellen möglich ist. Die kompakten Abmessungen der Basis 50 × 55 × 68 mm ermöglichen den Einsatz auch bei begrenztem Platzangebot. Die vertikale Haltekraft von 600 N gewährleistet eine sehr sichere Magnetbefestigung während der Messung.

Der Halter ist für Messuhren mit Ø8 mm Schaft ausgelegt und verfügt zusätzlich über eine Schwalbenschwanzaufnahme für Tastmessgeräte, wodurch verschiedene Messinstrumente eingesetzt werden können.

Dank der Swiss Made Fertigungsqualität, der präzisen Feineinstellung und der robusten Konstruktion ist der RUPAC Classic-Line Magnetständer ein unverzichtbares Werkzeug für Messtechniker, Werkzeugmaschinenhersteller, Wartungsspezialisten und Fachkräfte der Präzisionsmechanik.

Das System ermöglicht präzise Prüfungen von Ebenheit, Rundlauf, Konzentrizität, Parallelität und Maßabweichungen und trägt dazu bei, hohe Qualitätsstandards in der industriellen Produktion sicherzustellen.
