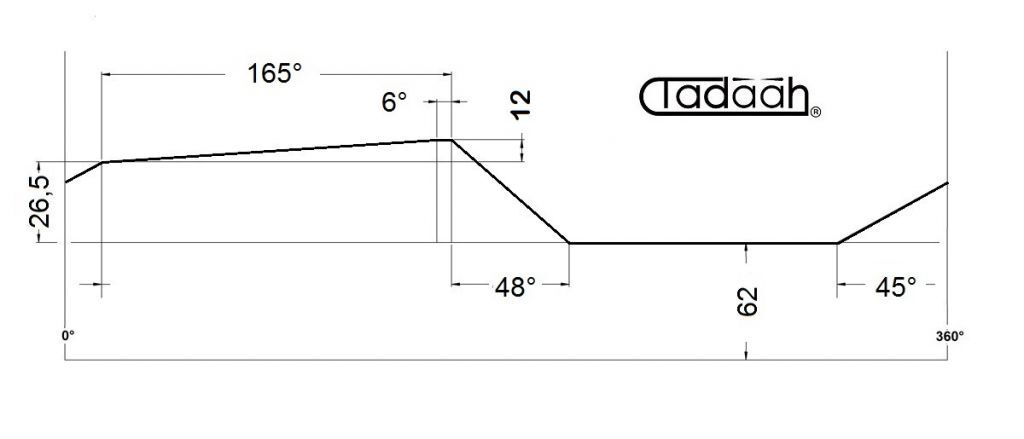

16.29.301 Kurve für Querschlitten Lage. 1 für Gildemeister AS16, AS20, GS20, GM20, GM20AC h=12x165°
verfügbar
SKU
TD-1629301
117,00 €
(Inkl. MwSt.: 142,74 €)
(Inkl. MwSt.: 142,74 €)
Standardkurve, nicht original, aber austauschbar für Axialspindelwerkzeuge zur Montage auf DMG Mori Gildemeister Mehrspindel-Drehautomaten mit Führungsdurchmesser und geschliffenem Profil gehärtet
Lieferung: 10 Tagen
Eintrittswinkel: 45°
Start: 33°
Arbeit Winkel: 147°
Pause: 6°
Maximaler Radius: 90
Abstiegswinkel: 48°
Minimaler Radius: Siehe Diagramm
Schnelle Höhe: Siehe Diagramm
- Hersteller:
- GILDEMEISTER - DMG MORI
- Art und Ausführung:
- Kurze Quer Lage 1
- Modell Maschine:
- AS16, AS20, GM20, GM20AC, GS20
- Artikel:
- 16.29.301
- Arbeits Winkel:
- 159°
- Weg "h":
- 12mm
