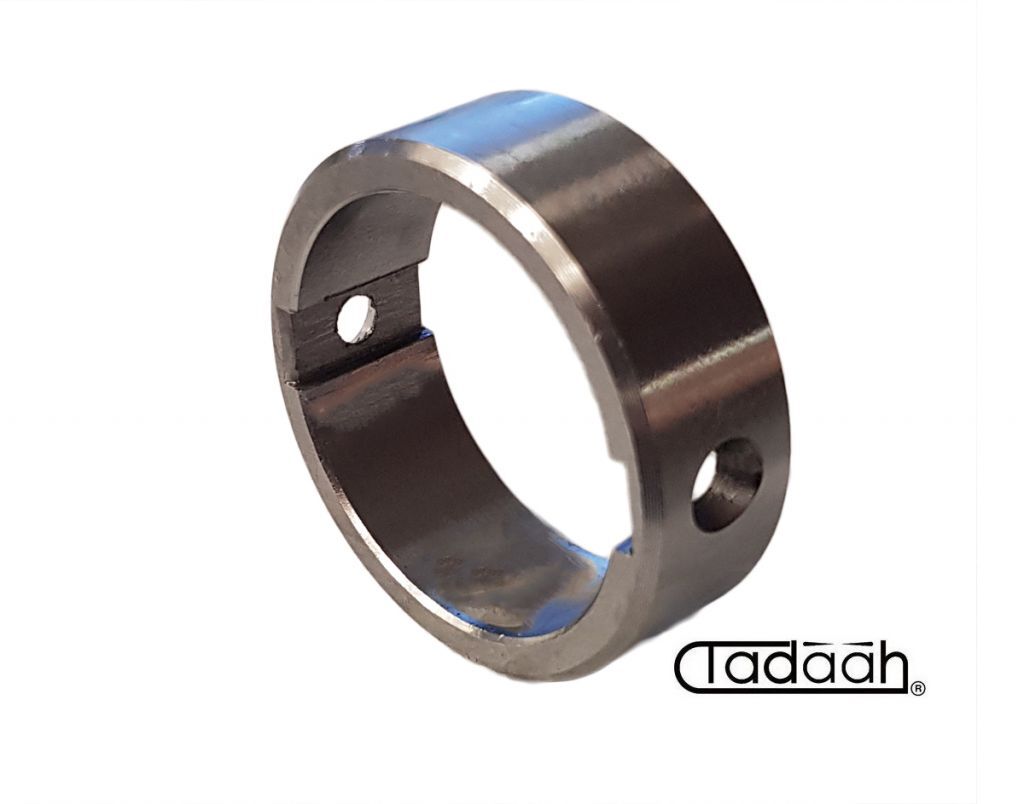

Der Gleitring 15.01.604 ist ein Schnittstellenbauteil des Gildemeister GM20 Stangenvorschubsystems fuer die Ausfuehrung bis 25 mm und fuehrt die Vorschubrohr 1501602 waehrend der axialen Bewegung zur Materialzufuhr. Seine Hauptfunktion besteht darin, eine stabile Aufnahme fuer die Passfedern 1501606 zu bilden, die in die vorgesehene Sitzflaeche eingesetzt und mit den Schrauben 1501611 befestigt werden. Durch diese Verbindung kann die Vorschubrohr entlang der Laengsnuten gleiten und bleibt dabei kontrolliert gefuehrt, waehrend unerwuenschte Rotation, seitliche Verschiebung und Genauigkeitsverlust beim Vorschub der Stange gegen den Anschlag reduziert werden. In der kinematischen Baugruppe arbeitet der Ring als Zentrier, Fuehrungs und Lastverteilungselement. Er nimmt die durch den kurvengesteuerten Vorschub entstehenden Kraefte auf, uebertraegt sie ueber die Passfedern und haelt die Vorschubrohr auf der korrekten Gleitbahn. In der Konfiguration fuer Stangen bis 25 mm wird das System fuer leichtere Arbeiten im Bereich von 20 bis 25 mm empfohlen, da das Verhaeltnis zwischen Bauteilquerschnitt, axialer Fuehrung und Belastung zur Struktur der Baugruppe passen muss. Ein korrekt gekoppelter Ring reduziert Spiel, Vibrationen, mechanische Geraeusche, Mikrofehlausrichtungen und lokalen Verschleiss in den Nuten und traegt zur Wiederholgenauigkeit des Vorschubs sowie zur Massqualitaet der Drehteile bei. Seine seitliche Position wird durch die Mutter 1501605 gehalten, die gleichzeitig die Vorschubrohr mit der Spannrohr verbindet und die Rotation auf die Baugruppe uebertraegt. Deshalb ist der Ring kein einfacher Distanzring, sondern ein funktionales Element der kinematischen Kette. Er beteiligt sich an der gefuehrten Gleitbewegung, am Erhalt der Geometrie der Baugruppe und an der Kontinuitaet von Rotation und Vorschub. Bei vorbeugender oder ausserordentlicher Wartung muessen Passfedersitze, tiefe Riefen, Kupplung mit der Vorschubrohr, Ebenheit der Anlageflaechen, Schraubensitz sowie axiales oder radiales Spiel geprueft werden. Ein verschlissener oder verformter Ring kann unregelmaessigen Vorschub, Formfehler, Massabweichungen am Werkstueck, instabilitàet der rotierenden Stange und Verlust der funktionalen Synchronisation mit den Hauptspindeln im Spindeltrommelkoerper verursachen. Das Bauteil ist fuer Wartungsabteilungen, Fachwerkstaetten, Maschinenhersteller und Anwender bestimmt, die das GM20 Stangenvorschubsystem effizient halten muessen.
