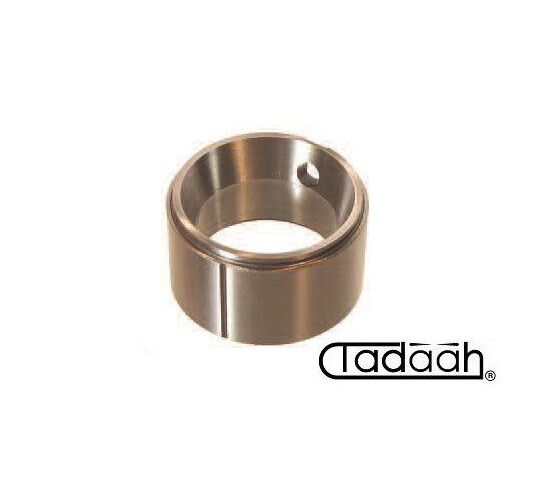

Die Spannzangenhuelse 15.01.603 fuer die Hauptspindel ist ein praezises mechanisches Bauteil fuer Gildemeister DMG Mori AS20 GS20 GM20AC Mehrspindeldrehautomaten in der Ausfuehrung zur Bearbeitung von Stangen bis maximal 25mm Durchmesser. Ihre Hauptfunktion besteht darin, den axialen Rueckzug des Zugrohres 1501601 ueber die Kopplung zwischen dem inneren Konussitz der Huelse und den Arbeitskonen der Spannzange in eine radiale Spannkraft auf die Spannzange 9017E umzuwandeln. Beim Schliessen zieht das Zugrohr die Spannzange axial in die Huelse; der fortschreitende Kontakt auf den konischen Flaechen erzeugt eine kontrollierte Kompression der Spannzange um die Stange und bildet dadurch eine stabile, konzentrische und wiederholgenaue Spannung. Die Spannverbindung wirkt auf beide Konen von Spannzange und Huelse, verteilt die Belastung gleichmaessiger und traegt dazu bei, die korrekte Position der Stange in der Hauptspindel waehrend Rotation, Vorschub und Bearbeitung zu erhalten. In der Variante fuer 25mm Durchmesser hat die Huelse eine besonders wichtige Aufgabe, weil Masse, Traegheit und Betriebslasten der Stange hoeher sind als bei kleineren Durchmessern; eine unzureichende Schliesskraft kann Schlupf, axiale Mikrobewegungen, Vibrationen, Konzentrizitaetsverlust, instabiles Schneidverhalten und geringere Wiederholgenauigkeit des Zyklus verursachen. Kinematisch arbeitet die Huelse 1501603 innerhalb der Stangenspannkette der Hauptspindel: sie nimmt die axiale Wirkung des Zugrohres 1501601 auf, fuehrt und umschliesst die Spannzange 9017E, wandelt die axiale Zugbewegung in radiale Schliessung um, haelt die Stange zur Spindelachse ausgerichtet und arbeitet mit der Passfeder 1501608 zusammen, um eine gleichmaessige gemeinsame Rotation zwischen Spannzange, Huelse und Spindelgruppe sicherzustellen. Die korrekte Funktion der Huelse beeinflusst daher nicht nur die Stangenspannung, sondern auch die Kontinuitaet der Bewegung zwischen Zufuehrsystem, Hauptspindel, Spindeltrommel und Bearbeitungsfolge der Maschine. Eine stabil gespannte Stange ermoeglicht nachfolgende Bearbeitungen durch Frontwerkzeugspindeln, radiale Schlitten, axiale Schlitten und Hilfssysteme an einem korrekt positionierten Werkstueck, wodurch Massfehler, Formfehler, Geometriefehler, Konzentrizitaetsabweichungen und Uebergabeprobleme zwischen den Stationen reduziert werden. Die Huelse 15.01.603 muss bei vorbeugender und ausserordentlicher Wartung sorgfaeltig geprueft werden, insbesondere am inneren Konussitz, weil Verschleiss am Innendurchmesser des Konus die wirksame Kontaktflaeche verringert und einen deutlichen Abfall der Spannkraft der Spannzange verursacht. Wenn der Innenkonus ungewoehnlich poliert, gerieft, oval, verschlissen oder nicht mehr gleichmaessig ist, kann die Spannzange 9017E die Stange mit geringerer Wirksamkeit spannen, wodurch die Einstellung der Schliesskraft schwieriger wird und das Funktionsspiel zunimmt. In diesen Bedingungen ist der Austausch der Huelse notwendig, um die korrekte Kraftuebertragung zwischen Zugrohr, Huelse, Spannzange und Stange wiederherzustellen und uebermaessige Korrekturen am Einstellsystem zu vermeiden, die die mechanische Ursache des Verschleisses nicht beseitigen. Fuer Instandhaltungsabteilungen, Werkzeugmaschinenbauer, automatische Drehereien, Automotive Produktion und Praezisionsmechanik ist dieses Bauteil ein kritisches Ersatzteil zur Sicherung von Spannzuverlaessigkeit, Massgenauigkeit und Produktionskontinuitaet auf Gildemeister DMG Mori AS20 GS20 GM20AC Mehrspindeldrehautomaten. Tadaah bietet die Spannzangenhuelse 15.01.603 als technisches Bauteil an, das nicht nur hinsichtlich der dimensionalen Kompatibilitaet, sondern auch wegen seiner kinematischen Funktion in der Stangenschliesskette, der Stabilitaet der Hauptspindel und der gesamten Bearbeitungsqualitàet zu bewerten ist.
