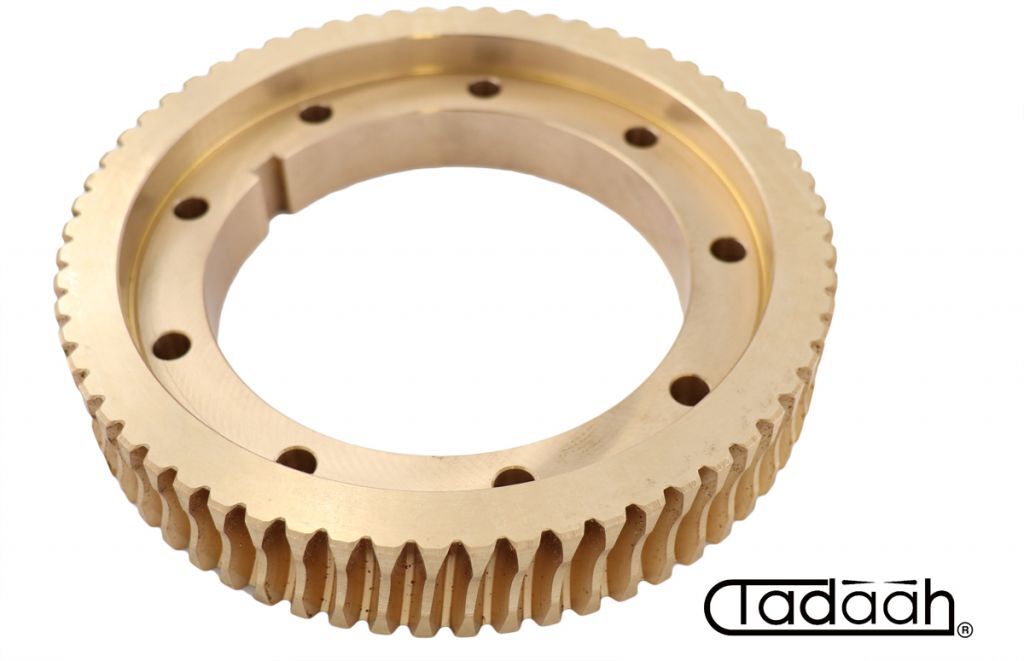

14.06.003 Bronze-Zahnrad für die Drehbewegung der rechten und linken Steuerwellen-Antriebswellen, Gildemeister DMG-Mori AS16, AS20, GS20, GM20, GM20AC.
(Inkl. MwSt.: 524,60 €)
Der Bronze-Zahnrad 1406003 hat die gleiche Funktion wie der Bronze-Zahnrad in einem Getriebemotor. Er dient dazu, das Übersetzungsverhältnis zwischen der Schnecke und der linken bzw. rechten Steuerwelle des Gildemeister-Mehrspindeldrehautomaten der Modelle AS16, AS20, GS20, GM20, GM20AC deutlich zu reduzieren.
Der Bronze-Zahnrad wird von der Schnecke angetrieben; der Antrieb ist selbsthemmend / nicht rücktreibbar – es ist nicht möglich, den Bronze-Zahnrad zu verwenden, um die Bewegung auf die Schnecke zurück zu übertragen.
Der Bronze-Zahnrad muss stets im Ölbad laufen.
An den Gildemeister Mehrspindel-Drehautomaten AS16, AS20, GS20, GM20, GM20AC sind zwei Bronze-Zahnkränze 1406003 montiert.
Ein Bronze-zahnrad treibt die Drehung der linken Steuerwellen an. Diese ermöglichen über die montierten Nocken die Bewegung der Radialschlitten sowie die Betätigung der Hilfsantriebe/-steuerungen, also alle Maschinenbewegungen, die in den Nebenzeiten der Maschine ausgeführt werden.
Ein weiterer, identischer Bronze-zahnrad wird montiert, um die Drehung der rechten Wellen zu übertragen. Diese steuern über die Nocken die frontale (axiale) Bewegung von Werkzeugen bzw. Bohrern für Bearbeitungen wie Bohren, Gewindeschneiden, Räumen, Teileübernahme, sowie die Bewegung der Axialschlitten für Längsdrehen.
Der Bronze-Bronze-zahnrad führt eine Umdrehung pro gefertigtem Werkstück aus und arbeitet mit zwei unterschiedlichen Drehgeschwindigkeiten, unterteilt in:
-
Zykluszeit: durch eine Drehung von 210° wird die Bearbeitung des Werkstücks ausgeführt.
-
Umsetzzeit: der Bronze-zahnrad führt eine schnelle Drehung von 150° in 0,7 Sekunden aus; während dieser Drehung erfolgen Stangenvorschub, Öffnen und Schließen der Spannzange, Trommelindexierung sowie das Verriegeln der Trommel über einen Riegel.
Die korrekte Funktion des Bronze-Bronze-zahnrades bestimmt die Präzision der Maschine und der bearbeiteten Teile und hat zudem großen Einfluss auf die Betriebssicherheit/Zuverlässigkeit.
Der Bronze-Bronze-zahnrad ist ein Verschleißersatzteil, und die korrekte Montage ist entscheidend für die Lebensdauer.
- Hersteller:
- GILDEMEISTER - DMG MORI
- Anwendung:
- Steuerwelle
- Ersatzteile:
- Austauschbar
- Art und Ausführung:
- Schneckenrad
- Modell Maschine:
- AS16, AS20, GM20, GM20AC, GS20
