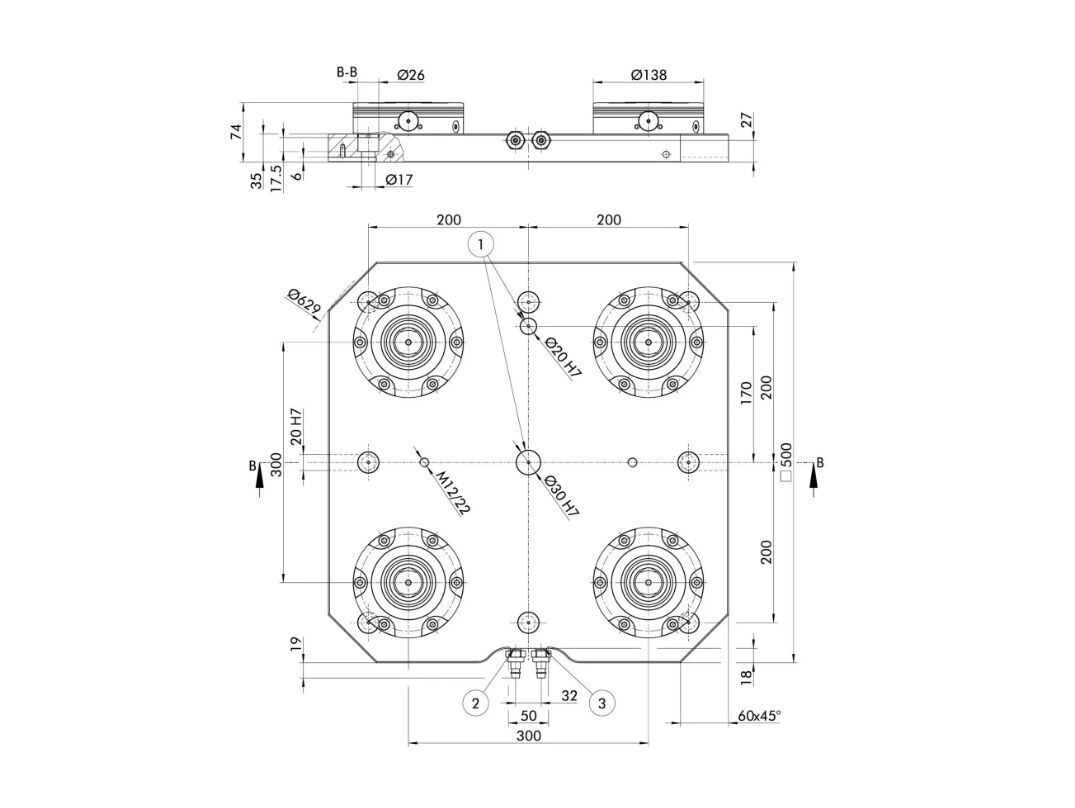

Punktlegende gemäß Zeichnungsbild:

1) Passbohrung für Ausrichtbolzen

2) Luftanschluss G1/8, Modul öffnen

3) Luftanschluss G1/8, Turbo-Funktion

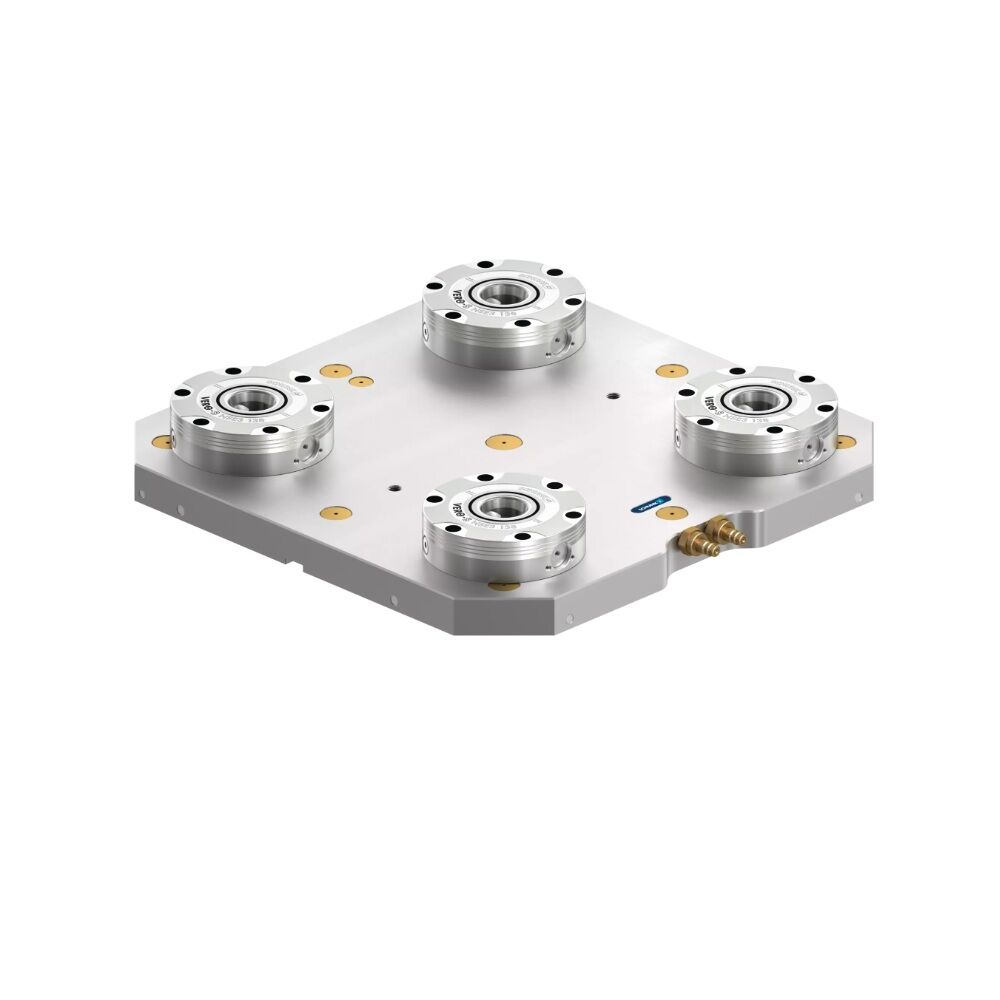

Die SCHUNK NST3 500-300 Würfelspannplatte ist eine Premium-Lösung für industrielle Anwendungen mit höchsten Leistungs- und Stabilitätsanforderungen. Mit den Abmessungen 500×500×74 mm und einem Gewicht von 76 kg erreicht diese Hochleistungseinheit eine Standardzugkraft von 32 kN, die im Turbo-Modus auf 112 kN ansteigt - für beispiellose Haltekraft bei anspruchsvollsten Bearbeitungsprozessen.

Das System kombiniert einen effizienten Federmechanismus mit pneumatischer 6-bar-Betätigung für schnelles, präzises Lösen der Spannbolzen. Der 4-Wege-Drehschutz zusammen mit der Turbo-Technologie (mittels zusätzlichem Luftkanal) gewährleistet extrem sichere Fixierung unter allen Betriebsbedingungen - selbst bei Hochgeschwindigkeitsbearbeitungen oder schweren Lasten.

Ihre Vielseitigkeit ermöglicht Nutzung als Einzelmodul oder in Mehrfachanordnungen, perfekt angepasst an unterschiedliche Produktionsanforderungen. Mehrere Einheiten lassen sich für maßgeschneiderte Lösungen kombinieren, etwa für selbstzentrierende Spannfutter oder komplexe Bearbeitungssysteme. Die außergewöhnliche Spannkraft sichert Werkstück und Vorrichtung gleichzeitig mit unübertroffener Festigkeit.

Die robuste Bauweise und extreme Belastbarkeit machen sie ideal für Fertigungsumgebungen, wo sichere Fixierung entscheidend ist. Der rein mechanisch-pneumatische Betrieb (ohne elektrische Komponenten) garantiert einzigartige Zuverlässigkeit bei Dauerbelastung. Für anspruchsvolle Industrieanwendungen entwickelt, bietet diese Würfelplatte überlegene Leistung in Präzision, Stabilität und Langzeitbeständigkeit.

Das Angebot umfasst
Spannstation, Verschlussdeckel für Befestigungsschrauben, Verschlussnippel, Verschlusskupplung, Ringschrauben, Betriebsanleitung

Das Angebot umfasst NICHT
Spannbolzen, Befestigungsbriden
