1323570 SCHUNK Spannstation Platte 399x199x60mm mit Dublettenmodul NSE3 138-V1 Turbofunktion, Einzugskraft von 56 kN, Verdrehsicherung 2fach 90°
(Inkl. MwSt.: 4.265,12 €)

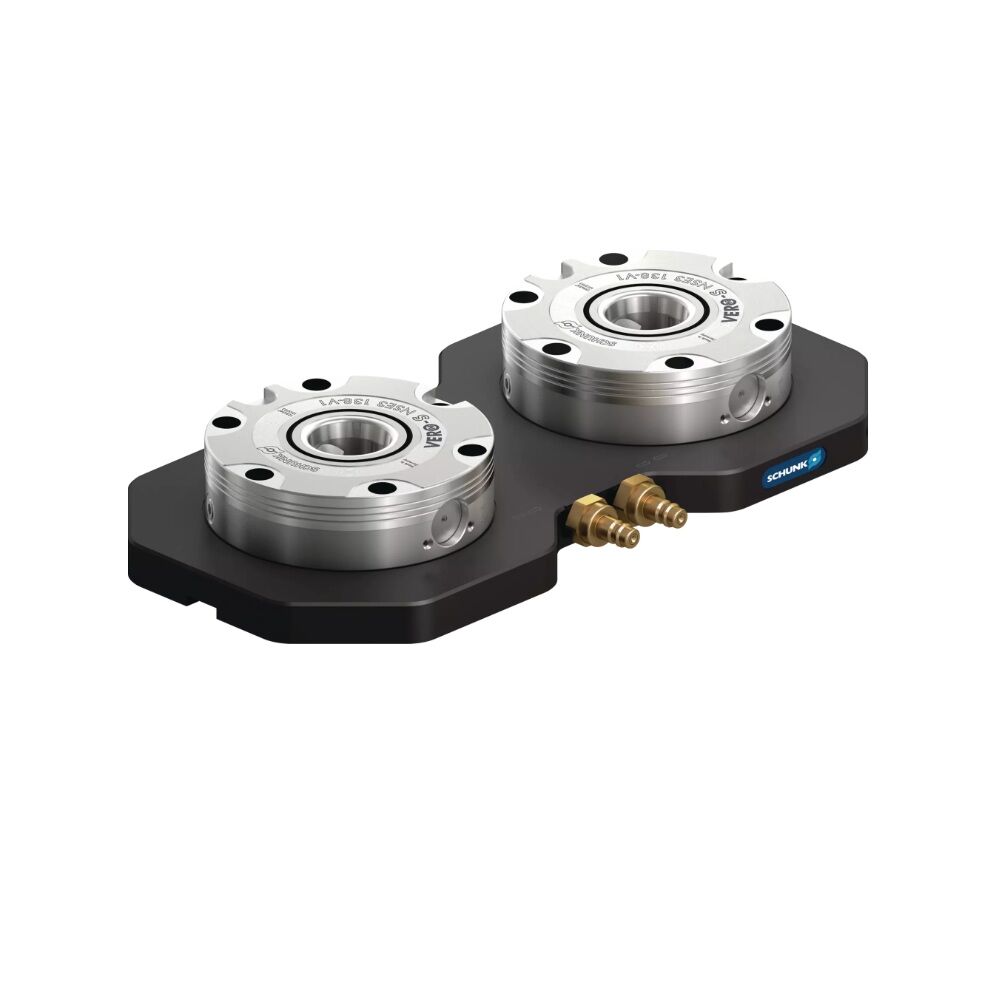

Die SCHUNK-Spannplatte mit den Maßen 399x199x60 mm ist eine effektive Lösung für das Handling und Spannen von Bauteilen. Ausgestattet mit einem Dublettenmodul NSE3 138-V1 mit Turbofunktion bietet die Platte eine Zugkraft von 16 kN und eine Turbozugkraft von 56 kN. Sie verfügt über einen Lösedruck von 6 bar und eine 90°-Drehsicherung, die für Stabilität und Präzision bei Spannvorgängen sorgt. Dieses Werkzeug ist ideal für industrielle Anwendungen, die eine robuste Spannkapazität und ein kompaktes Design erfordern.

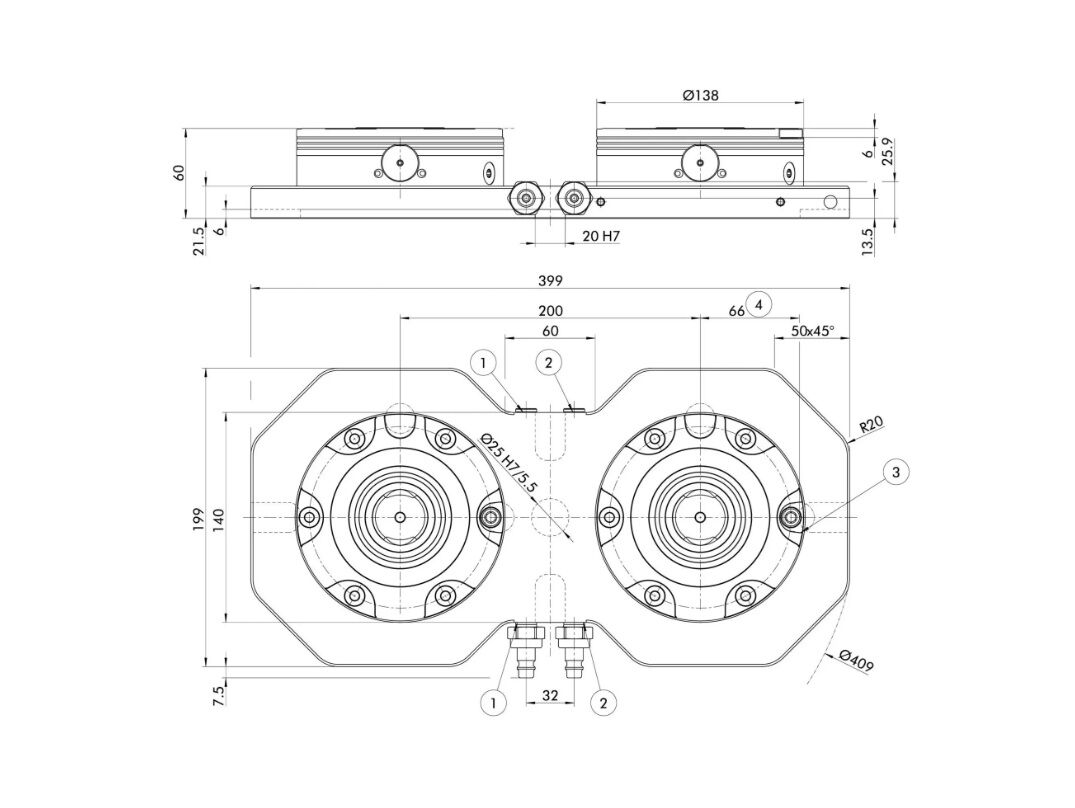

Punktlegende gemäß Zeichnungsbild:
1) Luftanschluss G1/8, Modul öffnen
2) Luftanschluss G1/8, Turbo-Funktion
3) Passnut zur Lageorientierung der Spannpalette
4) Abstandsmaß 66 ± 0,01 mm für Indexierbolzen IXB V1
Die SCHUNK NSL3 200-V1-T Standard-Spannplatte verkörpert technologische Spitzenleistung für industrielle Anwendungen mit höchsten Präzisions- und Spannkraftanforderungen. Mit den Maßen 399×199×60 mm und einem Gewicht von 16,7 kg erreicht diese Einheit eine Standardzugkraft von 16 kN, die im Turbo-Modus auf 56 kN steigt - was die Spannkraft um das 3,5-fache erhöht.
Das Betriebssystem kombiniert einen Federmechanismus mit pneumatischer Betätigung bei 6 bar, während die Turbo-Version einen zweiten Luftkanal zur extrem sicheren Arretierung in geschlossener Position nutzt. Der 90°-Zweiwege-Drehschutz gewährleistet perfekte Palettenausrichtung während aller Arbeitsphasen und verhindert Fehlpositionierungen.
Besonders vielseitig einsetzbar kann diese Platte sowohl als Einzelmodul als auch in Mehrfachkonfigurationen genutzt werden. Die Turbo-Funktion macht sie ideal für anspruchsvollste Bearbeitungsprozesse mit besonderen Stabilitätsanforderungen. Die robuste Bauweise und hohe Spannkraft bieten zuverlässige Lösungen selbst für intensivste Anwendungen.
Der rein mechanisch-pneumatische Betrieb (ohne elektrische Komponenten) garantiert gleichbleibende Leistung, während die Kombinierbarkeit mehrerer Einheiten maßgeschneiderte Konfigurationen für komplexe Spannvorrichtungen wie selbstzentrierende Spannfutter ermöglicht. Die Platte passt sich optimal verschiedenen Produktionsanforderungen an und bietet stets maximale Präzision und Sicherheit.
Das Angebot umfasst
Spannstation, Verschlussnippel, pneumatische Steckanschlüsse, Staubschutzkappen, Betriebsanleitung
Das Angebot umfasst NICHT
Spannbolzen, Indexierbolzen, Befestigungsbriden
- Hersteller:
- SCHUNK
- Art und Ausführung:
- Turbo-Modul
- Kraft :
- 56kN
- Laenge "L":
- 399mm
- Breite "W":
- 199mm
- Masse "H":
- 60mm
