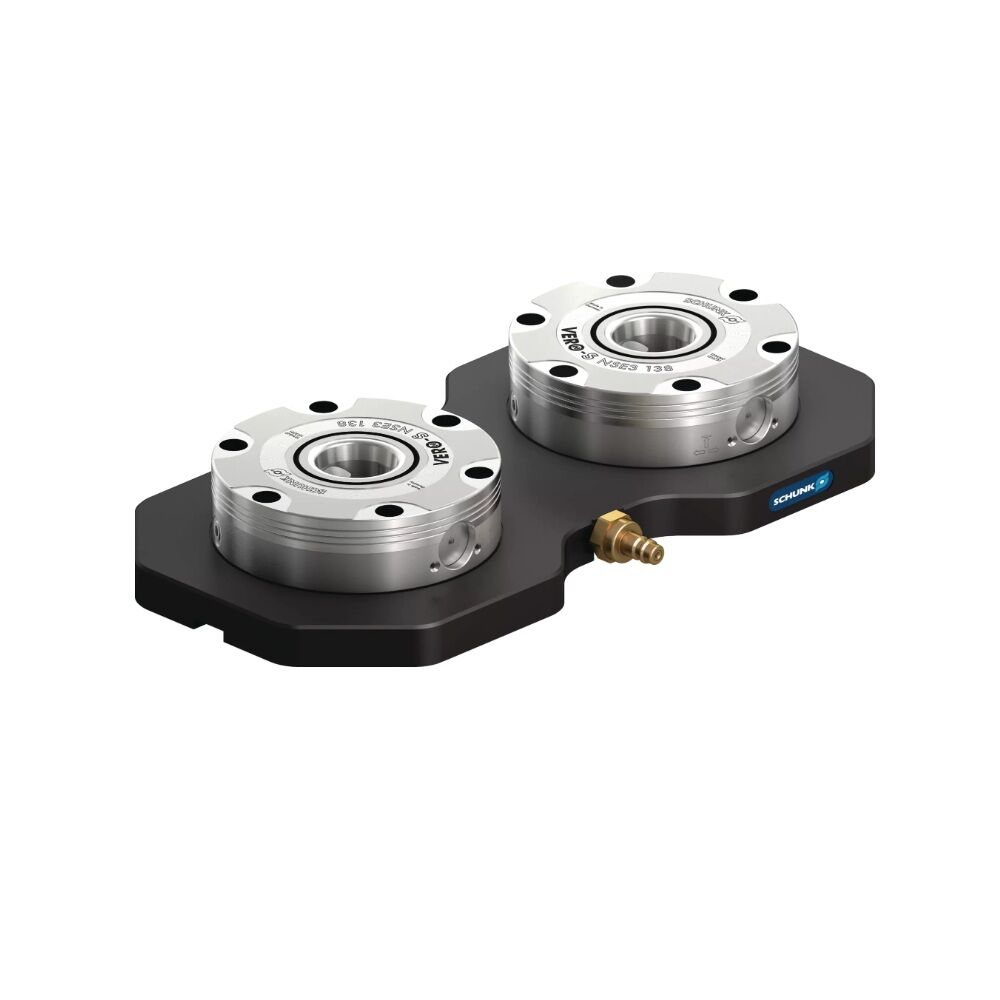

1323569 SCHUNK Spannstation platte 399x199x60mm mit Dublettenmodul NSE3 138, Einzugskraft von 16 kN
(Inkl. MwSt.: 3.326,33 €)
Die SCHUNK-Spannplatte mit den Maßen 399x199x60 mm wurde entwickelt, um eine effektive Lösung für die Handhabung und das Spannen von Bauteilen zu bieten. Ausgestattet mit einem Dublettenmodul NSE3 138 bietet die Platte eine Zugkraft von 16 kN bei einem Entlastungsdruck von 6 bar und gewährleistet Stabilität und Präzision bei Spannvorgängen. Dieses Werkzeug ist ideal für industrielle Anwendungen, die eine robuste Spannkapazität und ein kompaktes Design erfordern.

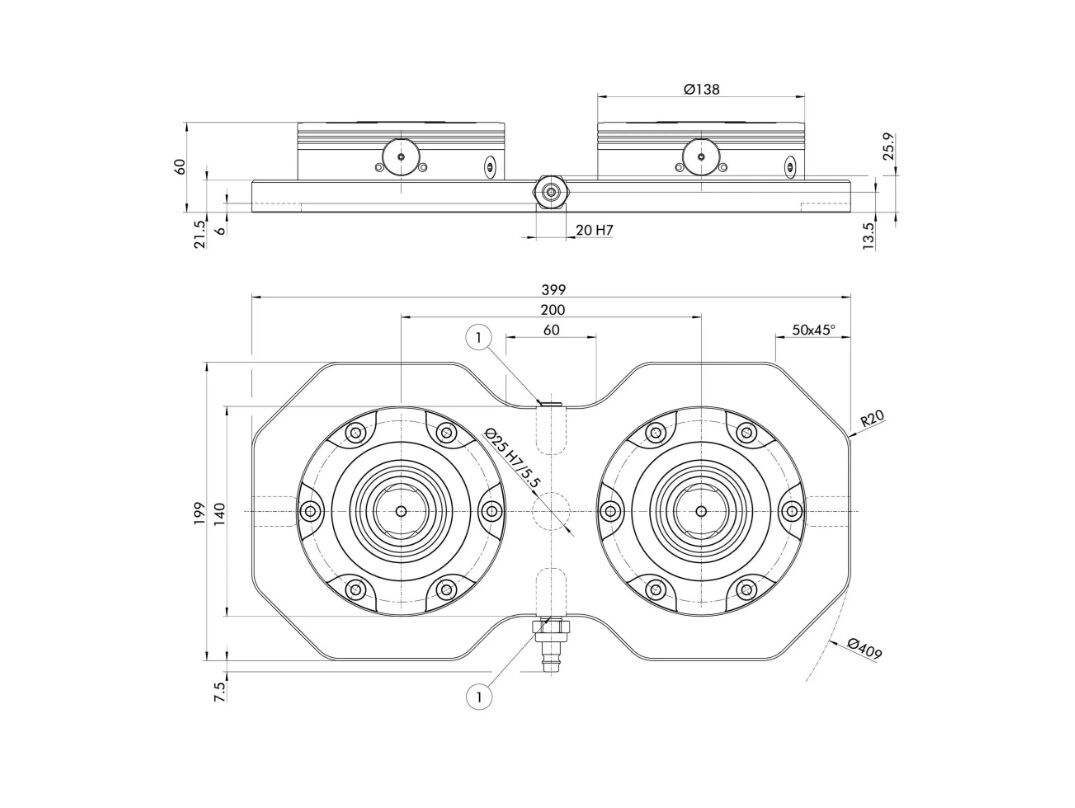

Punktlegende gemäß Zeichnungsbild:
1) Luftanschluss G1/8, Modul öffnen
Die SCHUNK NSL3 200 Standard-Spannplatte ist eine robuste und zuverlässige Lösung für industrielle Anwendungen mit hohen Leistungsanforderungen. Mit ihren großzügigen Abmessungen (399×199×60 mm) und einem Gewicht von 16,9 kg erzeugt sie eine beeindruckende Zugkraft von 16 kN – ideal zur sicheren Fixierung schwerer Paletten und Vorrichtungen bei Bearbeitungsprozessen.
Das System kombiniert einen Federmechanismus mit pneumatischer Betätigung bei 6 bar, was ein schnelles und präzises Lösen der Spannbolzen ermöglicht. Der Zweiwege-Drehschutz gewährleistet eine perfekte Ausrichtung der Last während des gesamten Arbeitsvorgangs.
Dank ihrer Vielseitigkeit kann die Platte sowohl als Einzelmodul als auch in Mehrfachmodul-Systemen eingesetzt werden und passt sich verschiedenen Produktionsanforderungen an. Durch die Kombination mehrerer Einheiten lassen sich maßgeschneiderte Konfigurationen für komplexe Spannlösungen wie selbstzentrierende Spannfutter oder Sonderwerkzeuge realisieren.
Die stabile Bauweise und hohe Spannkraft machen diese Platte besonders geeignet für anspruchsvolle Fertigungsumgebungen, wo Stabilität und Präzision entscheidend sind. Der rein mechanisch-pneumatische Betrieb (ohne elektrische Komponenten) garantiert zuverlässige Leistung auch unter intensiven Betriebsbedingungen.
Das Angebot umfasst
Spannstation, Verschlussnippel, pneumatischer Steckanschluss, Staubschutzkappe, Betriebsanleitung
Das Angebot umfasst NICHT
Spannbolzen, Befestigungsbriden
- Hersteller:
- SCHUNK
- Art und Ausführung:
- Normales Modul
- Kraft :
- 16kN
- Laenge "L":
- 399mm
- Breite "W":
- 199mm
- Masse "H":
- 60mm
