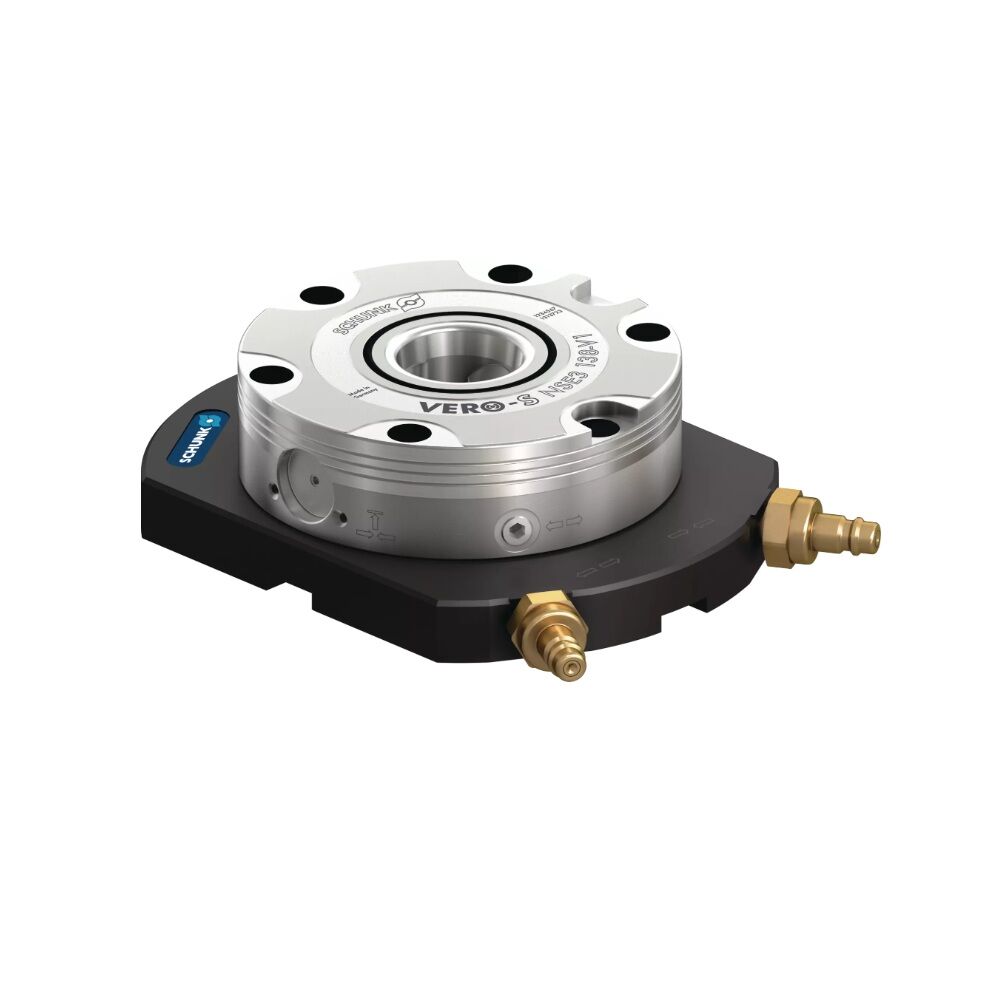

1323568 SCHUNK Spannstation Platte 198x150x60mm mit Einzelmodul NSE3 138-V1 Turbofunktion, Einzugskraft von 28 kN, Verdrehsicherung 2fach 90°
(Inkl. MwSt.: 2.086,20 €)
Die SCHUNK-Spannplatte mit den Maßen 198x150x60 mm ist eine effektive Lösung für das Handling und Spannen von Bauteilen. Ausgestattet mit einem einzelnen NSE3 138-V1 Modul mit Turbofunktion bietet die Platte eine Zugkraft von 8 kN und eine Turbozugkraft von 28 kN. Sie verfügt über einen Lösedruck von 6 bar und eine 90°-Drehsicherung, die für Stabilität und Präzision bei Spannvorgängen sorgt. Dieses Werkzeug ist ideal für industrielle Anwendungen, die eine robuste Spannkapazität und ein kompaktes Design erfordern.

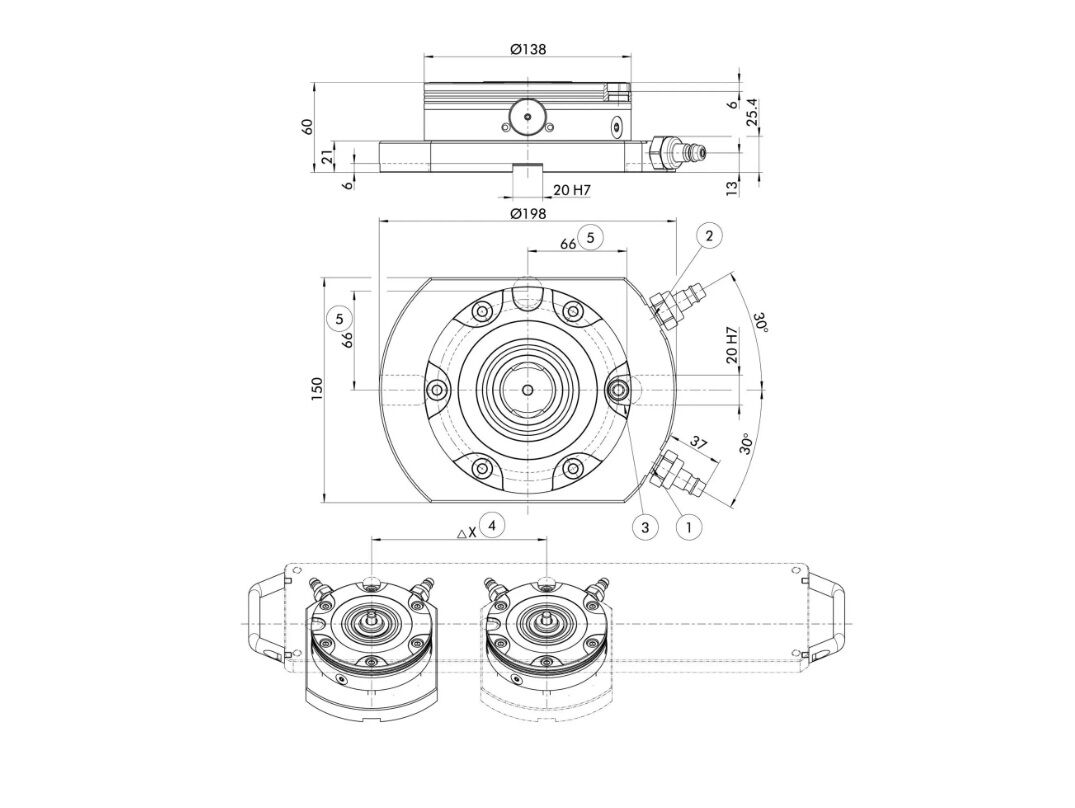

Punktlegende gemäß Zeichnungsbild:
1) Luftanschluss G1/8, Modul öffnen
2) Luftanschluss G1/8, Turbo-Funktion
3) Passnut zur Lageorientierung der Spannpalette
4) Variables Stichmaß
5) Abstandsmaß 66 ± 0,01 mm für Indexierbolzen IXB V1
Die SCHUNK-Spannplatten bieten flexible und leistungsstarke Lösungen für verschiedene industrielle Befestigungsanforderungen. Erhältlich in Einzel- und Mehrfachmodulausführungen ermöglichen sie anwendungsspezifische Anpassungen. Einzelkonfigurationen eignen sich besonders für Palettenhandhabung, mit optionalen 2- oder 4-Wege-Drehsperren für perfekte Maschinenausrichtung.
Die Turbo-Version stellt eine bedeutende Weiterentwicklung dar und erhöht die Spannkraft auf das 3,5-fache des Standardwerts. Dies ist besonders vorteilhaft bei Hochpräzisionsbearbeitungen oder schweren Lasten. Die Betätigung erfolgt mittels 6 bar Druckluft, wobei die Turbo-Variante einen zusätzlichen Luftkanal zur Arretierung nutzt.
Für komplexere Anwendungen bieten Mehrfachmodul-Platten größere Vielseitigkeit, mit konfigurationsabhängiger Auswahl nach Kraftbedarf, Werkzeugabmessungen oder Bearbeitungstyp. Diese Lösungen eignen sich ideal für Spannfutter und selbstzentrierende Vorrichtungen, wo die beträchtliche Spannkraft gleichzeitig Werkstück und Vorrichtung sichert.
Ein konkretes Beispiel ist die Standardplatte NSL3 150-V1-T, die kompakte Bauweise mit hoher Leistung verbindet. Bei Maßen von Ø198x150x60 mm und 7 kg Gewicht erreicht sie 8 kN Grundzugkraft, die mit Turbo-Funktion auf 28 kN steigt. Das Federsystem mit pneumatischer Entriegelung und 90°-Zweiwege-Drehsperre macht sie zur zuverlässigen Wahl für industrielle Anwendungen, wo Präzision und Sicherheit entscheidend sind.
Das Angebot umfasst.
Spannstation, Verschlussnippel, pneumatische Steckanschlüsse, Staubschutzkappen, Betriebsanleitung
Das Angebot umfasst NICHT.
Spannbolzen, Indexierbolzen, Befestigungsbriden
- Hersteller:
- SCHUNK
- Art und Ausführung:
- Turbo-Modul
- Kraft :
- 28kN
- Laenge "L":
- 150mm
- Breite "W":
- 198mm
- Masse "H":
- 60mm
