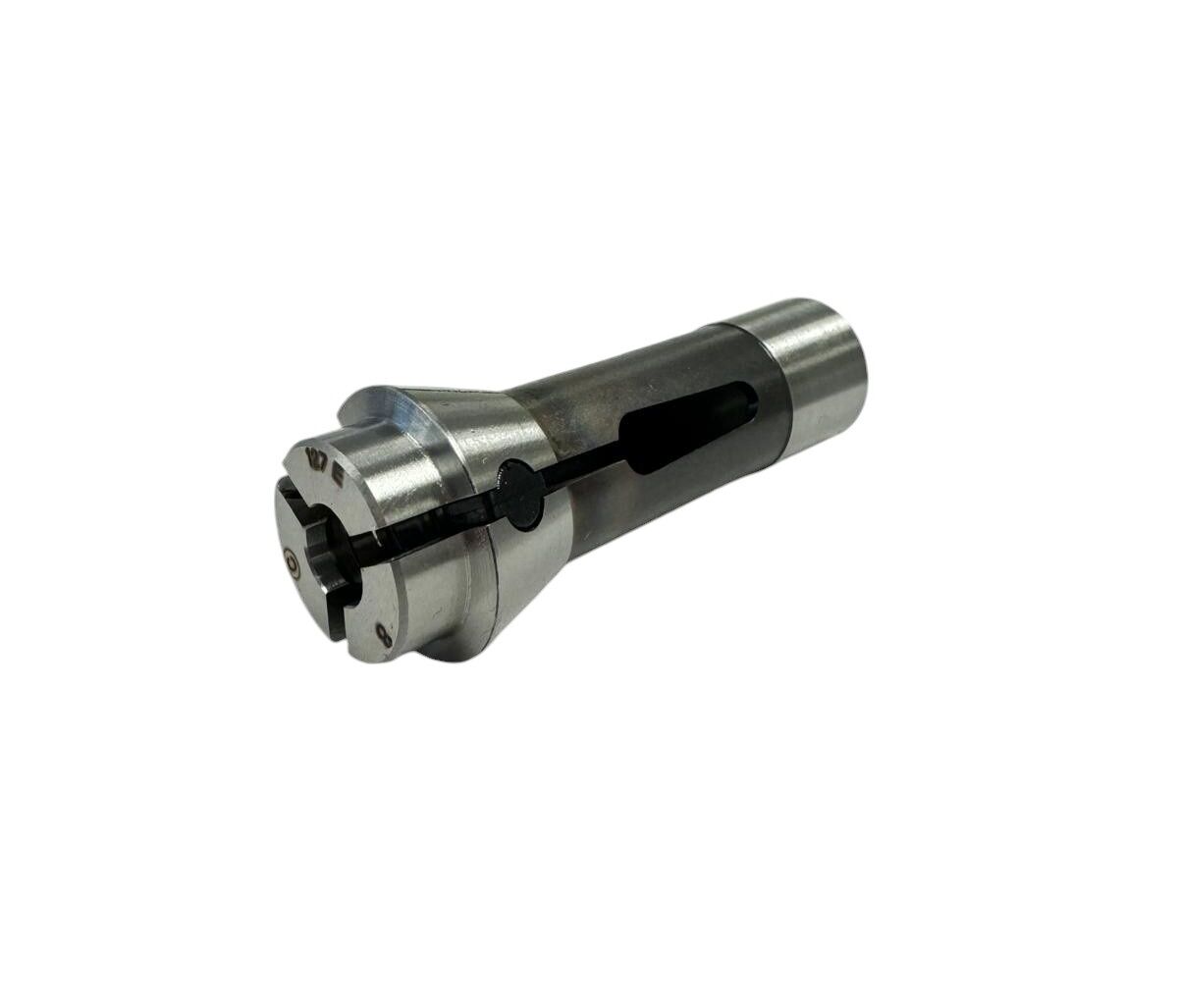

DIN6343 Spannzangen (Kompression) sind mechanische Vorrichtungen, die hauptsächlich in Bearbeitungszentren und CNC-Drehmaschinen zum Spannen von Stangen oder Werkstücken während der Bearbeitung eingesetzt werden.

Funktionsweise und Anwendungen

• Sie basieren auf einem selbstzentrierenden Spannfutter-Mechanismus, der einen gleichmäßigen Druck auf die Stange oder das Werkstück ausübt.

• Sie sind ideal für hochpräzise Bearbeitungen wie Drehen, Fräsen, Ablängen und Nuten.

• Sie werden in CNC-Drehmaschinen, Automaten und Sonderfuttern eingesetzt.

Vorteile

• Hohe Wiederholgenauigkeit und Konzentrizität mit minimalem Laufabweichungsfehler.

• Stabiler Halt auch bei hohen Bearbeitungsgeschwindigkeiten.

• Aus gehärtetem Stahl gefertigt, um Verschleiß und thermischen Schwankungen zu widerstehen.

• Geeignet für Materialien wie Stahl, Aluminiumlegierungen, Messing, Titan und Sonderlegierungen.

Unterschiede zu anderen Spannzangen

• Im Gegensatz zu Zugspannzangen spannen Kompressionsspannzangen von außen nach innen, was eine höhere Steifigkeit für schwere Bearbeitungen gewährleistet.

• Oft in Hochleistungsmaschinen bevorzugt aufgrund ihrer Langlebigkeit und Zuverlässigkeit.

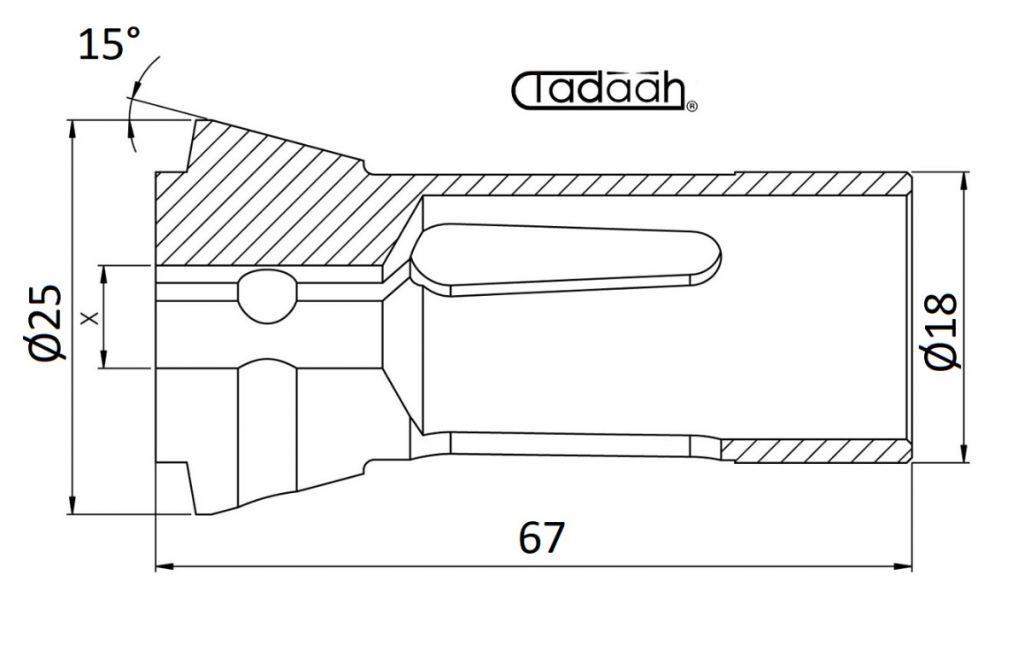

Unsere Stangenspannzangen verfügen über ein maßgeschneidertes Innenprofil, das eine höhere Spannkraft als standardmäßige Marktzangen bietet. Diese Modifikation sorgt für eine gleichmäßige Schließkraftverteilung auf die gesamte Spannfläche. Da die Last gleichmäßig über die zylindrische Spannfläche verteilt wird, bietet die Spannzange erhebliche Vorteile in der Haltekraft, nicht nur an der Front, sondern insbesondere in der radialen Lastaufnahme.

Ein häufiges Problem in Automaten tritt auf, wenn ein Werkstück mit radialen Profilwerkzeugen bearbeitet wird, während gleichzeitig Frontbohrer eingesetzt werden: Die Spannzange neigt dazu, sich aufgrund der radialen Last zu öffnen, während der Bohrer, der entlang der Werkstückachse drückt, den Rückwärtslauf der Stange begünstigt. Unser Design verhindert dies und gewährleistet eine überlegene Stabilität.

Die Spannzange werden gemäß den verfügbaren Profilen geliefert, wenn Sie ein bestimmtes Profil benötigen, schreiben Sie uns bitte, indem Sie hier klicken
