08.18.009 Feder für Stangenführung von Ø7 bis Ø12, für Gildemeister AS16, AS20, GS20, GM20, GM20AC
(Inkl. MwSt.: 112,24 €)

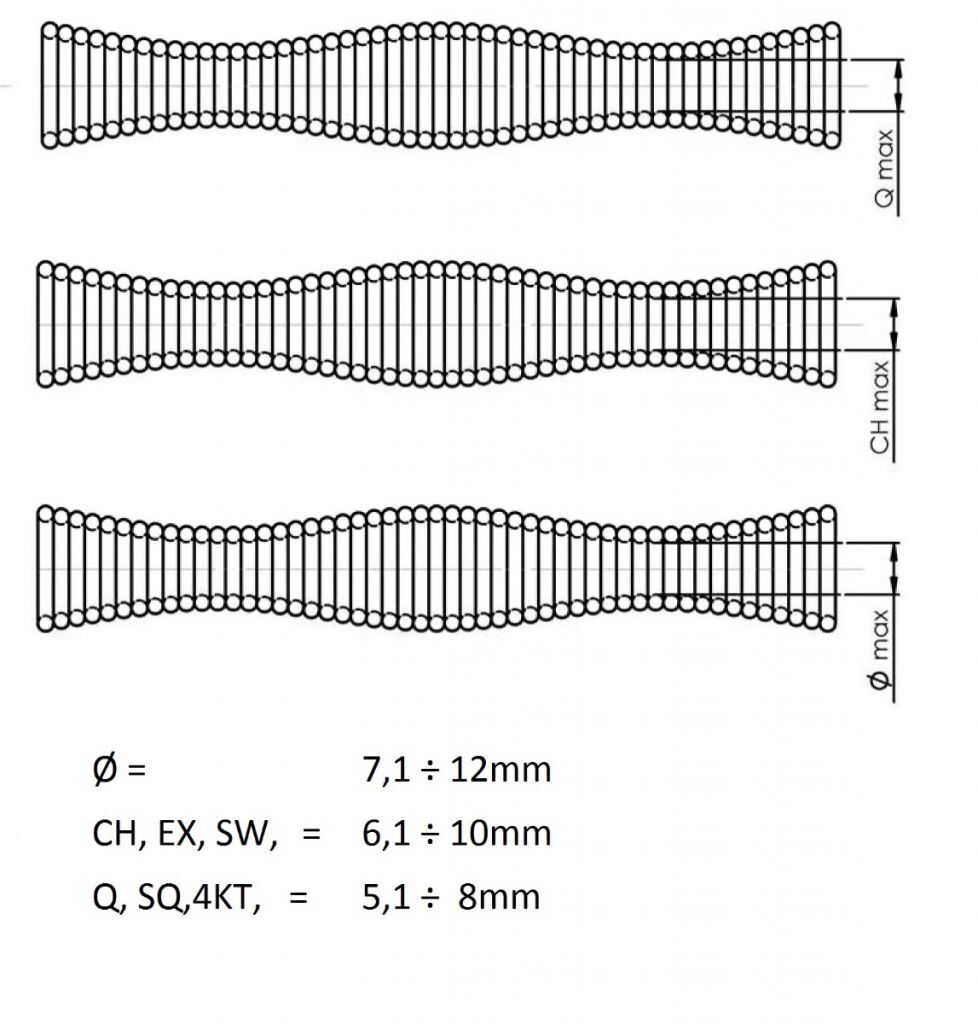

Die Stangenführungsfeder 08.18.009 für Stangen Ø7–Ø12 mm wird an Mehrspindel-Drehautomaten der Modelle AS16, AS20, GS20, GM20, GM20AC eingesetzt, um die Stange während der Rotation im Stangenführungsrohr zu führen. Während der Stangenrotation führt die durch die Drehung entstehende Fliehkraft dazu, dass die Stange dazu neigt, aus dem Rotationszentrum auszuschwingen, wodurch Vibrationen entstehen. Die im Stangenführungsrohr montierte Feder dämpft durch die Elastizität ihrer Windungen die Schwingungen und begrenzt die durch die Fliehkraft verursachte Stangenauslenkung. Die minimalen und maximalen Durchmesser für den Durchlauf ergeben sich aus der maximal zulässigen Stangenauslenkung unter Berücksichtigung der Drehzahl der Stange. Eine falsche Verwendung der Varianten kann zu Beschädigungen der Stange, dem Entstehen übermäßiger Vibrationen, Problemen beim Stangenvorschub sowie zu Genauigkeitsverlusten während der Bearbeitung führen.
Die Stangenführungsfeder 08.18.009 für Ø7–Ø12 mm wird eingesetzt, um die Stange im Stangenführungsrohr an Gildemeister Mehrspindel-Drehautomaten AS16, AS20, GS20, GM20, GM20AC stabil zu halten. Bei hoher Drehzahl bleibt die Stange nicht immer perfekt zentriert, da die Fliehkraft sie nach außen drückt. Ist die Stange lang, relativ schlank oder nicht vollkommen gerade, kann sie im Rohr zu Schwingungen bzw. „Peitschen“ neigen, was Vibrationen, Geräusche und Instabilität verursacht und die Bearbeitungsqualität verschlechtert.
Die Feder 08.18.009 wird im Stangenführungsrohr montiert und wirkt als elastische Führung. Die Windungen liegen an der Stange an und unterstützen sie während der Rotation; durch die Elastizität wird die Stange besser zentriert und Vibrationen werden gedämpft, indem ein Teil der Schwingungen aufgenommen wird, der sonst zu Maschinenschwingungen führen würde. Der Bereich Ø7–Ø12 mm kennzeichnet das korrekte Einsatzfeld: In diesem Durchmesserbereich ist die Führung wirksam und kontrolliert, unter Berücksichtigung der maximal zulässigen Stangenauslenkung in Abhängigkeit von Drehzahl und Betriebsbedingungen.
Eine falsche Verwendung der Variante, zum Beispiel der Einsatz einer Feder, die nicht zum Stangendurchmesser oder zu den Betriebsbedingungen passt, kann Beschädigungen/Spuren an der Stange durch unzulässigen Kontakt verursachen, übermäßige Vibrationen auslösen, Probleme beim Stangenvorschub durch ungleichmäßiges Gleiten oder Klemmen erzeugen und dadurch die Bearbeitungsgenauigkeit verringern.
- Hersteller:
- GILDEMEISTER - DMG MORI
- Anwendung:
- Stangenfuehrung
- Ersatzteile:
- Austauschbar
- Art und Ausführung:
- Stangenführungsfeder
- Modell Maschine:
- AS16, AS20, GM20, GM20AC, GS20
- Durchmesser "D" mm:
- 37
