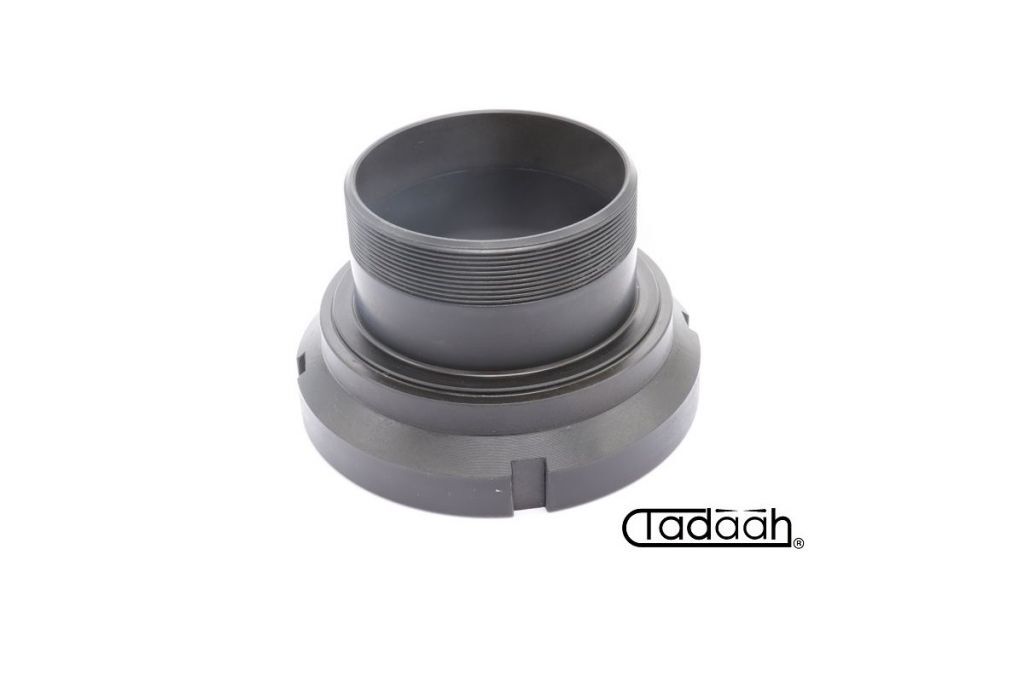

Die Spannglocke 08.01.351 für die Spannzange der Hauptspindel ist ein präzises mechanisches Verschleißteil für Gildemeister DMG Mori GS20 und GM20AC Mehrspindeldrehautomaten, eingesetzt im Stangenspannsystem in den Ausführungen mit Spannzange 9012E für Bearbeitungen bis maximal 20mm Durchmesser und mit Spannzange 9017E für Bearbeitungen bis maximal 25mm Durchmesser. Ihre Hauptfunktion besteht darin, auf der Hülse 3160202 zu gleiten und über ihr inneres Arbeitsprofil als Hebel auf den Spannfingers 3101108 zu wirken, um den Rückzug der Hülse und des Zugrohres 1501352 zu erzeugen. Dieser Rückzug erzeugt die Bewegung, die für die Schließung der Spannzange auf der Stange erforderlich ist, und ermöglicht der Hauptspindelgruppe eine stabile, wiederholgenaue und zum Bearbeitungszyklus passende Stangenaufnahme. In diesem System ist die Glocke nicht nur ein Abdeck- oder Aufnahmeelement, sondern ein wesentliches kinematisches Bauteil: sie nimmt den Schließbefehl auf und überträgt ihn, kontrolliert den Kontaktpunkt mit dem Spannfingers, wandelt axiales Gleiten in eine Hebelwirkung um, trägt zum Rückzug der Hülse 3160202 bei und ermöglicht die kontrollierte Schließung der Spannzangen 9012E und 9017E. Während des Maschinenzyklus arbeitet die Glocke 0801351 mit der Hülse 3160202, den Spannfingersn 3101108, der Buchse 3101110, dem Ring 3101107 und dem Zugrohr 1501352 zusammen; jedes Element der Kette muss korrekte Geometrie, richtiges Gleiten und stabile Auflagen beibehalten, damit die Steuerkraft ohne Verluste, Klemmen oder abnormales Spiel übertragen wird. Die Qualität des inneren Profils der Glocke beeinflusst direkt die Regelmäßigkeit der Hebelwirkung auf den Spannfingers: Ist das Profil verschlissen, gerieft, oval oder nicht mehr gleichmäßig, kann der Hub unregelmäßig werden, die Spannkraft der Spannzange abnehmen und das Öffnen schwierig oder unvollständig werden. Deshalb ist die Glocke ein sehr wichtiges Verschleißteil, und ihr Austausch hilft häufig, Probleme beim Öffnen der Spannzange, unkonstante Schließung, unsicheren Rücklauf des Systems und Verlust der Wiederholgenauigkeit der Stangenaufnahme zu beheben. Kinematisch beteiligt sich die Glocke 0801351 an mehreren Funktionen der Hauptspindelgruppe: sie gleitet auf der Hülse 3160202, steuert den Spannfingers 3101108 über das Innenprofil, erzeugt die für den Rückzug erforderliche Hebelwirkung, arbeitet mit dem Zugrohr 1501352 bei der Schließung der Spannzange zusammen, erhält die funktionale Abfolge zwischen Spanneinheit, Hauptspindel und Stangenzuführsystem und muss mit Spindeltrommel, Hauptspindeln, möglichen Frontwerkzeugspindeln, radialen Schlitten, axialen Schlitten und Hilfssystemen der Maschine abgestimmt bleiben. Eine wirksame Glocke trägt dazu bei, die Stange korrekt zu spannen und Mikroschlupf, Vibrationen, Konzentrizitätsverlust, instabiles Schneidverhalten, Maßfehler, Formfehler und Geometriefehler am Werkstück zu reduzieren. In der Ausführung mit Spannzange 9012E für Stangen bis 20mm ist eine präzise und schnelle Schließung wichtig, um die Zyklusstabilität zu sichern; in der Ausführung mit Spannzange 9017E für Stangen bis 25mm machen die größere Stangenmasse und stärkeren Belastungen die Kontaktqualität zwischen Glocke, Spannfingers und Hülse noch kritischer. Im Laufe der Zeit kann die Glocke an den inneren Hebelflächen, an den Gleitbereichen auf der Hülse, an den funktionalen Auflagen und an den druck- und reibungsbelasteten Punkten verschleißen. Verschleiß kann Spiel, Klemmen, nicht lineares Gleiten, Verlust des nutzbaren Hubes, Verringerung der wirksamen Schließkraft und Schwierigkeiten beim Öffnen der Spannzange verursachen. Deshalb muss das Bauteil bei vorbeugender und außerordentlicher Instandhaltung geprüft werden, wenn Anomalien beim Öffnen oder Schließen der Spannzange auftreten, beim Austausch der Spannfingers 3101108 sowie bei Arbeiten an der Hülse 3160202 und am Zugrohr 1501352. Sind Verschleißspuren, Riefen, tiefe Eindrücke, Verformungen, Stufen oder ein unregelmäßiges Innenprofil vorhanden, ist der Austausch der Glocke ein empfohlener technischer Eingriff, um die korrekte Steuerkinematik und die volle Wirksamkeit der Stangenspannung wiederherzustellen. Für Instandhaltungsabteilungen, automatische Drehereien, Werkzeugmaschinenbauer, Automotive Produktion und Präzisionsmechanik ist die Spannglocke 08.01.351 ein kritisches Ersatzteil zur Sicherung von Zuverlässigkeit, Spannpräzision und Produktionskontinuität auf Gildemeister DMG Mori GS20 und GM20AC Mehrspindeldrehautomaten. Tadaah bietet dieses Bauteil als funktionalen Bestandteil des Spannzangenschließsystems der Hauptspindel an, der nicht nur hinsichtlich der dimensionalen Kompatibilität, sondern auch wegen seiner kinematischen Rolle im Gleiten, in der Hebelwirkung auf den Spannfingers, im Rückzug der Hülse und in der kontrollierten Schließung der Spannzangen 9012E und 9017E zu bewerten ist.
