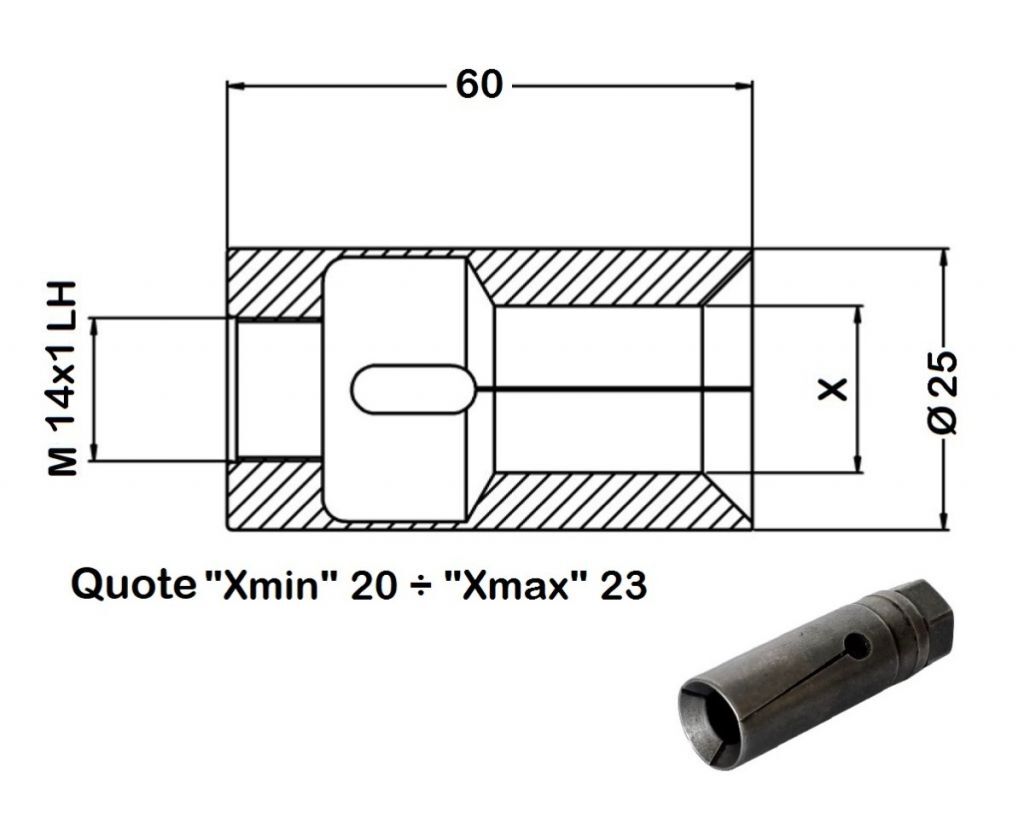

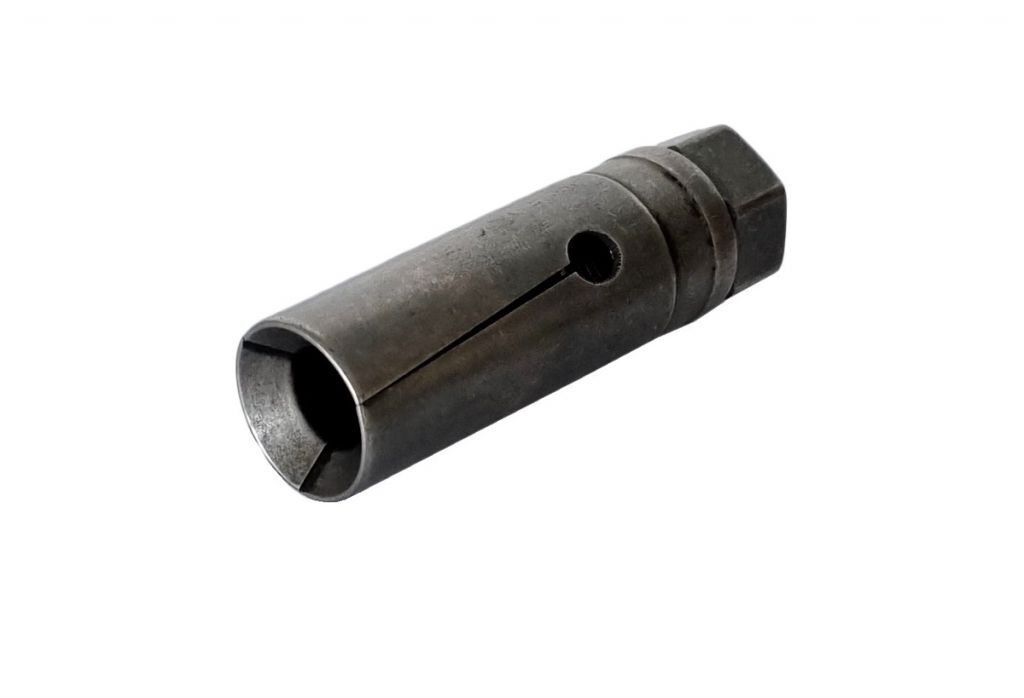

Die Spannhülse TD-035250 ist ein professionelles Bauteil für automatische Stangenlader Cucchi Pietro PB24 und wird auf Automatendrehmaschinen, CNC-Drehmaschinen und CNC-Langdrehautomaten eingesetzt, um die Vorschubkraft des Laders kontrolliert und gleichmäßig auf das Stangenmaterial zu übertragen. Die Ausführung mit Linksgewinde M14x1 und 25 mm Außendurchmesser ist für den Anschluss an das Schubsystem des Stangenladers vorgesehen und unterstützt die korrekte Ausrichtung von Schubstange, Spannhülse und Stange. Die Hauptfunktion besteht darin, das Stangenende zu greifen oder während des Vorschubs zu führen, damit der Produktionszyklus kontinuierlich bleibt und Schlupf, Vibrationen, Stöße oder ungleichmäßige Bewegungen reduziert werden.

Diese Art von Spannhülse ist bei der Stangenbearbeitung besonders wichtig, weil die Genauigkeit des Vorschubs die Wiederholgenauigkeit der Maße, die Stabilität des Schnitts, die korrekte Handhabung des Reststücks und die Maschinensicherheit beeinflusst. Eine korrekt dimensionierte Spannhülse arbeitet fluchtend mit Stangenlader und Drehmaschinenspindel und vermeidet seitliche Belastungen, die Übertragungsspiel, Rundlauffehler, Ausrichtungsfehler, ungewöhnlichen Verschleiß oder Markierungen auf dem Material verursachen können. Deshalb müssen bei Auswahl und Montage nicht nur Gewinde und Außendurchmesser geprüft werden, sondern auch der tatsächliche Stangendurchmesser, die Profilform, das Gleitverhalten im Führungsrohr und die Einbauposition an der Schubstange.

Spannhülsen für Stangenlader können für runde, sechskantige oder quadratische Stangen geliefert werden. Bei Profilmaterial wird die Innenkontur nach dem Maß über die Kante geschliffen, damit die Anlage zur realen Geometrie der Stange passt und keine nur annähernde Spannung entsteht. Diese Ausführung ist besonders wichtig bei gezogenem Material, kalibrierten Profilen oder Stangen mit engen Toleranzen, da eine falsche Passung zu unerwünschter Drehung, Oberflächenmarkierungen, unregelmäßigem Vorschub oder Schwierigkeiten beim Austragen des Reststücks führen kann.

Die TD-035250 Spannhülse eignet sich für automatische Drehereien, mechanische Werkstätten, Hersteller von Drehteilen, Wartungstechniker für Stangenlader, Einrichter und Fertigungsingenieure, die das Zuführsystem der Maschine zuverlässig und effizient halten müssen. Der Einsatz ist typisch in Serienfertigungen, mittleren und großen Losgrößen sowie in Produktionslinien, in denen ein kontinuierlicher Stangenvorschub entscheidend ist, um Maschinenstillstände zu reduzieren. Eine passende Spannhülse ermöglicht dem Stangenlader einen stabileren Betrieb, insbesondere wenn die Stange bis in die letzten Bearbeitungsphasen geführt werden muss oder wenn das Werkstück kontrollierte und wiederholgenaue Vorschübe erfordert.

Für den korrekten Einsatz empfiehlt es sich, den Zustand der Spannhülse, die Sauberkeit des Linksgewindes M14x1, das Fehlen innerer Beschädigungen, die Koaxialität zur Schubstange und möglichen Verschleiß im Kontaktbereich zur Stange regelmäßig zu prüfen. Vor der Montage sollten Späne, trockene Ölrückstände und Verunreinigungen entfernt werden, da sie das Anziehen beeinträchtigen oder Positionsfehler verursachen können. Die Spannhülse muss ohne Zwang montiert werden und eine zur Stange passende Aufnahme bieten; eine zu enge Passung kann Reibung und Verformungen erzeugen, während eine zu lose Passung zu Schlagen, Geräuschen und Verlust der Vorschubgenauigkeit führen kann.

Die Spannhülse ist kein einfaches Zubehör, sondern ein Verbindungselement zwischen Stangenlader und Werkzeugmaschine. Die Qualität dieser Kopplung beeinflusst die Regelmäßigkeit des Zyklus, die Lebensdauer der Ausrüstung und die Reduzierung außerplanmäßiger Wartung. Im technischen Einsatz ist es sinnvoll, den Stangendurchmesser zu messen, die Profilform zu prüfen, die Rundlaufgenauigkeit der Baugruppe zu bewerten und die Arbeitshöhe des Stangenladers zur Spindelachse zu kontrollieren. Geometriefehler oder falsche Einstellungen können auf die Stange übertragen werden und Probleme beim Greifen, Vorschieben oder Austragen des Reststücks verursachen. Tadaah bietet diese Spannhülse daher als technisches Ersatzteil für Wartung, Fertigung, technische Abteilungen und Prüflabore an, die das Zuführsystem an Cucchi Pietro PB24 Stangenladern zuverlässig halten möchten.
