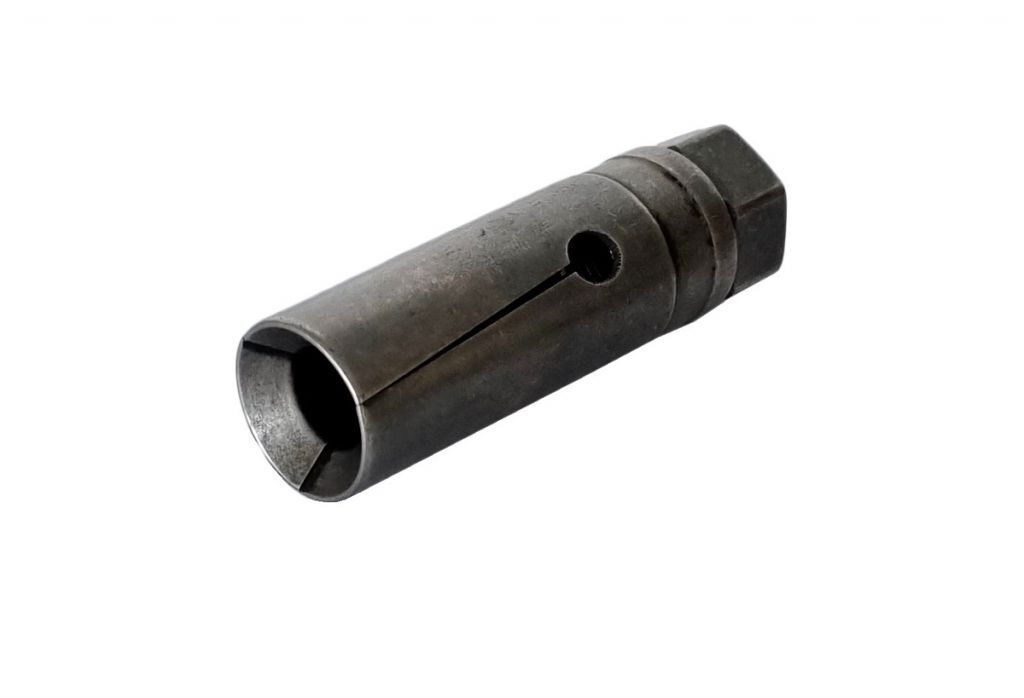

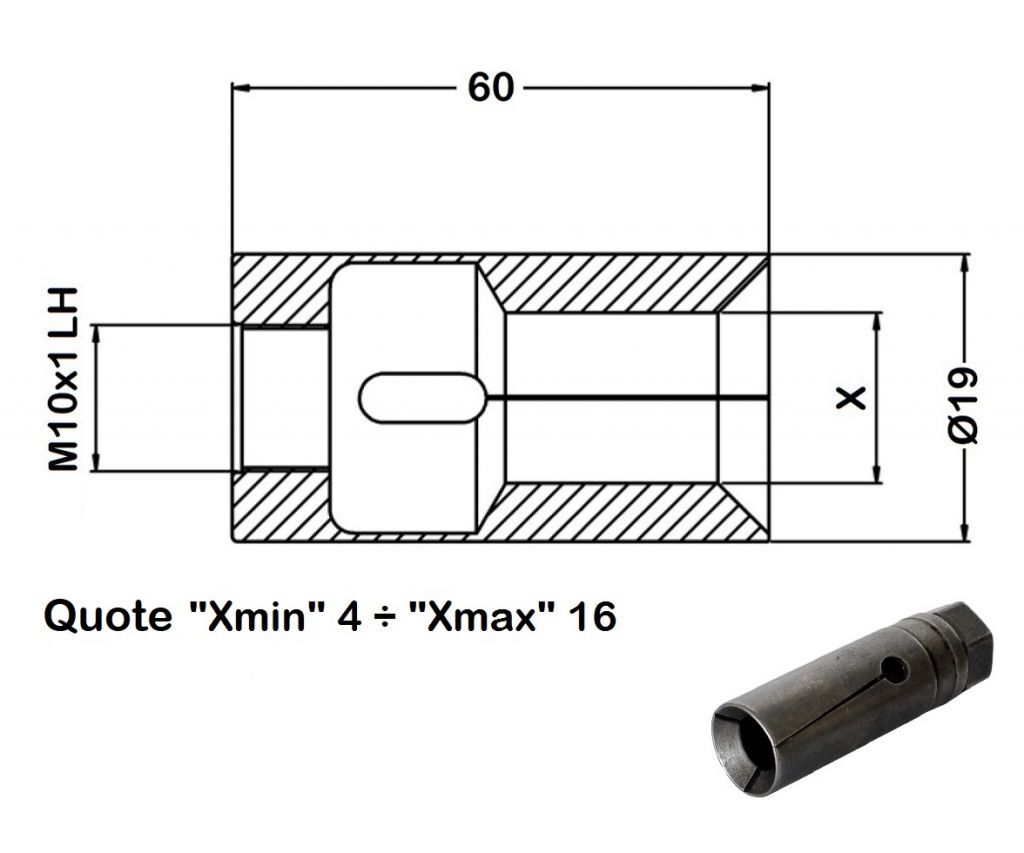

Die Spannhülse TD-035.190 ist ein technisches Bauteil für den automatischen Stangenlader Cucchi Pietro PB20, ausgeführt mit Linksgewinde M10x1 und Außen-Ø 19 mm. Ihre Aufgabe besteht darin, die Stange zu greifen, korrekt zu führen und die vom Stangenlader erzeugte Vorschubbewegung zur Drehmaschine zu übertragen. Sie wird auf Drehautomaten, CNC-Drehmaschinen und CNC-Langdrehautomaten eingesetzt, bei denen Stabilität der Zuführung, Spannqualität und korrekte Materialposition zur Maschinenachse entscheidend für Produktionskontinuität, Maßgenauigkeit und Zuverlässigkeit des Bearbeitungszyklus sind.

Während des Maschinenzyklus arbeitet die Spannhülse als Verbindungselement zwischen dem Schubrohr des Stangenladers und der zuzuführenden Stange. Die Schließbewegung auf dem Material muss stabil, wiederholgenau und zur Stangengeometrie passend sein, da eine zu geringe Spannung Schlupf, unregelmäßigen Vorschub und Positionsverlust verursachen kann, während eine falsche Spannung Markierungen am Material, Vibrationen oder Klemmen erzeugen kann. Bei CNC-Langdrehanwendungen, in denen das Material unter sehr ausrichtungssensiblen Bedingungen geführt und bearbeitet wird, hilft eine korrekt ausgewählte Spannhülse, Formfehler, Oberflächenmängel, Übertragungsspiel und Mikrobewegungen während des automatischen Vorschubs zu reduzieren.

Bei der Auswahl der Spannhülse TD-035.190 sind das Modell des Cucchi Pietro PB20 Stangenladers, nominaler oder tatsächlicher Stangendurchmesser, Materialprofil, Kompatibilität des Linksgewindes M10x1, Spindelhöhe, Ausrichtung zwischen Stangenlader und Drehmaschine, Zustand des Schubrohrs, Führungen, Buchsen und Spiel in der Vorschubübertragung zu berücksichtigen. Eine korrekte Abstimmung zwischen Spannhülse und Stange ermöglicht einen gleichmäßigeren Schub, eine bessere Wiederholgenauigkeit der Zuführung und weniger Maschinenstillstände. In automatisierten Fertigungsabteilungen ist diese Kontrolle entscheidend, um den Prozess bei wiederholten Losen stabil zu halten und Ausschuss durch Zuführfehler, Spannungsverlust oder unregelmäßiges Nachschieben zu begrenzen.

Spannhülsen für den Stangenvorschub können für runde, sechskantige oder quadratische Stangen geliefert werden. Bei Profilstangen erfolgt die Schleifbearbeitung nach dem Eckmaß und nicht nach einem allgemeinen Durchmesser, damit die Spannfläche zur tatsächlichen Geometrie des Materials passt. Diese gezielte Bearbeitung ist wichtig, um unregelmäßige Auflage, Verlust der Zentrierung, Vibrationen und lokalen Verschleiß an den Kontaktflächen zu vermeiden. Bei Sechskant- oder Quadratprofilen erlaubt die korrekte Bewertung des Eckmaßes der Spannhülse, die Spannung besser zu verteilen und das Material während Vorschub, Stopp und erneutem Anfahren des Stangenladers stabil zu halten.

Aus betrieblicher und wartungstechnischer Sicht sollte die Spannhülse regelmäßig auf Sauberkeit des Gewindes, Integrität der Spannflächen, Freiheit von Graten, ungewöhnliche elastische Verformung, unregelmäßige Kontaktspuren und Verlust der Konzentrizität geprüft werden. Sinnvoll ist auch die Kontrolle axialer Einstellungen, der Höhe des Stangenladers, der Ausrichtung zur Spindel, des Schubrohrs, der Buchsen und Führungen, da die Genauigkeit der Zuführung vom Zusammenspiel all dieser Elemente abhängt. Eine verschlissene oder nicht zum Stangenprofil passende Spannhülse kann Geräusche, Vibrationen, ungleichmäßigen Vorschub, Positionierfehler und Qualitätsprobleme am bearbeiteten Werkstück verursachen.

Die Spannhülse TD-035.190 für Cucchi Pietro PB20 eignet sich für mechanische Werkstätten, Stangendrehereien, CNC-Abteilungen, Instandhalter, Maschinenbauer, Labortechniker, Prozessingenieure und Verantwortliche der Qualitätskontrolle. Sie ist ein professionelles Ersatzteil zur Erhaltung der Effizienz des Zuführsystems und zur Verbesserung von Kontinuität, Zuverlässigkeit und Präzision in der automatischen Produktion. Tadaah bietet dieses Bauteil mit besonderer Aufmerksamkeit für technische Kompatibilität und anwendungsbezogene Beratung an und unterstützt die Auswahl der richtigen Spannhülse nach installiertem Stangenlader, benötigtem Durchmesser, Stangengeometrie und realen Arbeitsbedingungen.
