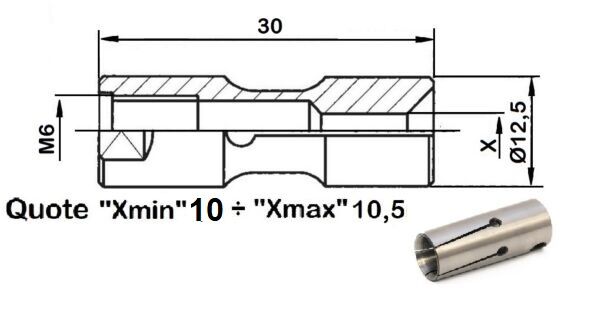

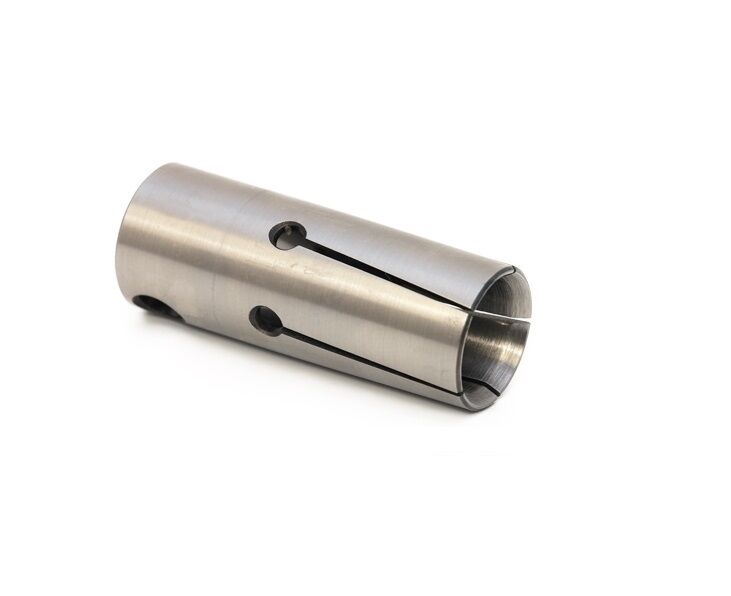

Die Spannhülse 034.013 für LNS - TRYTON Stangenlader ist ein technisches Bauteil für automatische Stangenzuführsysteme an Drehautomaten, CNC-Drehmaschinen und Langdrehautomaten. Sie verbindet den Vorschub des Stangenladers korrekt mit der zu bearbeitenden Stange und sorgt für einen gleichmäßigen Vorschub, eine stabile Anlage und eine wiederholgenaue Positionierung des Materials während Drehbearbeitung, Abstechen, Serienfertigung und Reststückverwaltung. Diese Ausführung besitzt ein Gewinde M6 und einen Außendurchmesser von 12.5 mm und ist daher für kompatible LNS - TRYTON Konfigurationen sowie für Anwendungen mit kompakten Abmessungen, genauer Kupplung und zuverlässiger axialer Stangenbewegung geeignet.

Die Hauptaufgabe der Spannhülse besteht darin, die Stange in Richtung Spindel oder Spannbereich der Drehmaschine zu führen und zu schieben. Dadurch werden Übertragungsspiel, Fluchtungsfehler und Vibrationen reduziert, die die Stabilität des Bearbeitungszyklus beeinträchtigen könnten. Eine falsche Aufnahme, ein ungeeigneter Durchmesser oder ein verschlissenes Gewinde können Vorschubfehler, Längenabweichungen am Werkstück, Markierungen am Material, ungewöhnliche Geräusche oder Schwierigkeiten beim Entfernen des Reststücks verursachen. Deshalb muss die Auswahl der Spannhülse anhand des Stangenladermodells, der Anschlussart, des Gewindes M6, des Außendurchmessers 12.5 mm und des zu bearbeitenden Stangenprofils erfolgen.

Das Produkt richtet sich an Drehereien, mechanische Werkstätten, automatisierte Fertigungsabteilungen, Werkzeugmaschinenhersteller, Instandhaltungstechniker, Einrichter, Prozessingenieure und Qualitätslabore, die den Stangenvorschub zuverlässig und präzise betreiben müssen. Die Spannhülse kann für runde, sechskantige oder quadratische Stangen geliefert werden. Bei Sechskant- oder Vierkantprofilen wird die Innenform nach dem Eckmaß geschliffen, um eine bessere Anlage am Profil zu ermöglichen und das Risiko von unkontrollierter Verdrehung oder ungleichmäßiger Aufnahme während des Vorschubs zu verringern.

Bei der Montage sollte die Aufnahme des Stangenladers sorgfältig gereinigt, der Zustand des Gewindes geprüft und die Spannhülse auf einen gleichmäßigen Lauf ohne Verklemmen kontrolliert werden. Späne, eingetrocknete Ölreste oder kleine Verformungen können die Ausrichtung verändern und Formfehler, Rundlauffehler oder vorzeitigen Verschleiß verursachen. Vor dem Start des Automatikzyklus empfiehlt sich ein manueller Vorschubtest, die Kontrolle der Koaxialität zwischen Stangenlader und Spindel, die Prüfung der Arbeitshöhe der Stange sowie die Kontrolle möglicher Kollisionen mit Führungsbuchsen, Führungen oder Spannsystemen. Eine korrekte Einstellung reduziert Maschinenstillstände, verbessert die Wiederholgenauigkeit und schützt sowohl die Stange als auch die inneren Bauteile des Stangenladers.

Die Spannhülse ist ein kleines, aber entscheidendes Bauteil für die Qualität des Zuführprozesses. In der Serienfertigung unterstützt sie die Stabilität der Stange im letzten Materialabschnitt, erleichtert das Entfernen des Reststücks und ermöglicht eine sicherere Prozessführung bei Vollmaterial, Profilstangen und kleinen Durchmessern. Für ein optimales Ergebnis muss das Bauteil zum tatsächlichen Stangendurchmesser passen, Materialtoleranzen müssen berücksichtigt werden, Verschleiß, Elastizität und Reibspuren sollten regelmäßig geprüft werden und die Spannhülse sollte ersetzt werden, wenn die Aufnahme nicht mehr gleichmäßig ist. Tadaah liefert dieses Bauteil als technischen Ersatzteilartikel für professionelle Anwender, die eine präzise, kompatible und produktionsorientierte Lösung benötigen.
