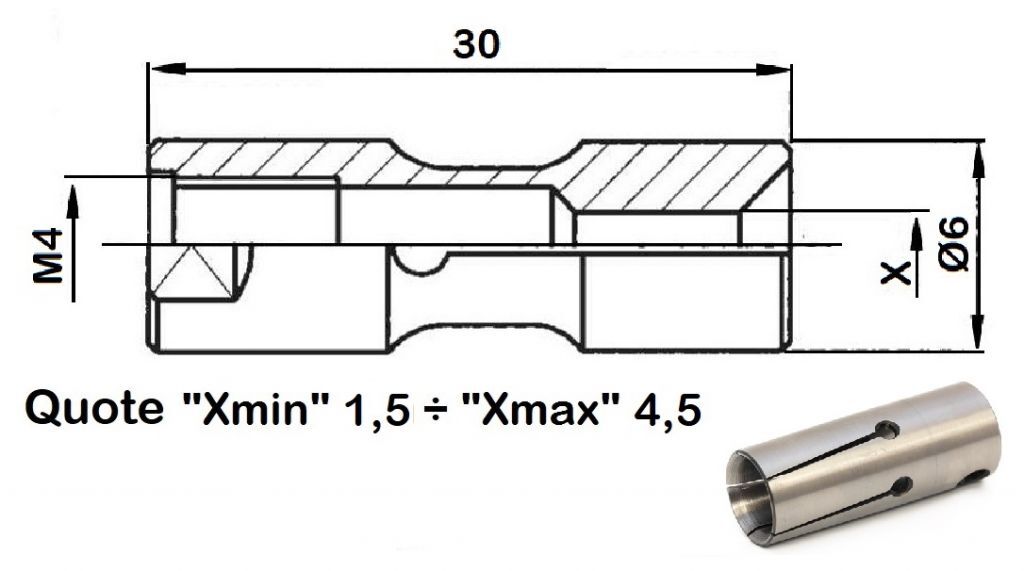

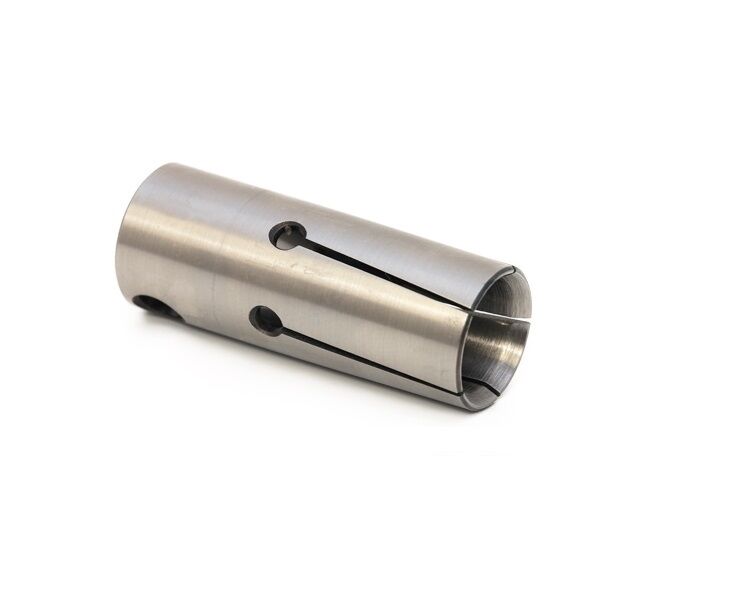

Die Spannhülse 034.006 für LNS - TRYTON Stangenlader ist eine technische Komponente für automatische Stangenzuführungen an Drehautomaten, CNC-Drehmaschinen und CNC-Langdrehautomaten. Das Produkt ist mit Gewinde M4 und Außendurchmesser= 6 mm ausgeführt und eignet sich für Zuführsysteme, bei denen geringe Abmessungen, präzise Mitnahme und ein kontinuierlicher Vorschub während des Produktionszyklus erforderlich sind.

Die Aufgabe der Spannhülse besteht darin, die Schubeinheit des Stangenladers mit der zu bearbeitenden Stange zu verbinden und das Material während des Vorschubs in Richtung Spindel oder Spannbereich der Werkzeugmaschine korrekt zu führen. Im Produktionsprozess unterstützt sie eine stabile Stangenbewegung, reduziert unerwünschte Spiele, Vibrationen und Ausrichtungsfehler und trägt zur zuverlässigen Handhabung des Reststücks bei. Eine korrekt dimensionierte Spannhülse hilft dem Techniker, eine gleichmäßigere Zuführung, eine bessere Wiederholgenauigkeit des Zyklus und eine geringere Fehlerquote durch Mitnahmeprobleme, Anschlagabweichungen oder Zentrierverlust zu erreichen.

Die Auswahl der Komponente erfolgt nach Modell des Stangenladers, Maschinentyp, Stangendurchmesser, Materialprofil und Einsatzbedingungen. Spannhülsen können für runde, sechskantige oder vierkantige Stangen geliefert werden; bei Profilmaterial wird die Schleifbearbeitung nach der Kantenabmessung ausgeführt, damit die Kopplung der tatsächlichen Materialgeometrie entspricht. Dieser Punkt ist besonders bei Präzisionsbearbeitungen wichtig, da der korrekte Kontakt zwischen Spannhülse und Stange Stabilität, Vorschubkonstanz, Geräuschentwicklung und Prozesssicherheit beeinflusst.

Für den korrekten Einsatz sollten das Gewinde M4, der Außendurchmesser= 6 mm, die Kompatibilität mit dem LNS - TRYTON Stangenlader und der Zustand der Kontaktflächen geprüft werden. Bei vorbeugender oder außerplanmäßiger Wartung sind Verschleiß, Restelastizität, mögliche Verformungen, Spanablagerungen, Anzeichen von Ovalität und Übertragungsspiele zu kontrollieren. Eine verschlissene oder für das Material ungeeignete Spannhülse kann unregelmäßigen Vorschub, Schwierigkeiten bei der Reststückabfuhr, Vibrationen und Zuführfehler verursachen, die sich auf die Bearbeitungsqualität auswirken.

Dieser Artikel eignet sich für mechanische Werkstätten, Produktionsabteilungen, Hersteller und Anwender von Drehautomaten, Wartungstechniker, Qualitätsverantwortliche, Prozessingenieure und technische Labore, die professionelle Ersatzteile für Stangenlader benötigen. Tadaah bietet die Spannhülse als Komponente zur Unterstützung der Produktionskontinuität an, mit einem technischen Ansatz, der auf die richtige Ersatzteilauswahl, mechanische Kompatibilität und Optimierung des Stangenvorschubs in industriellen Bearbeitungsprozessen ausgerichtet ist.
