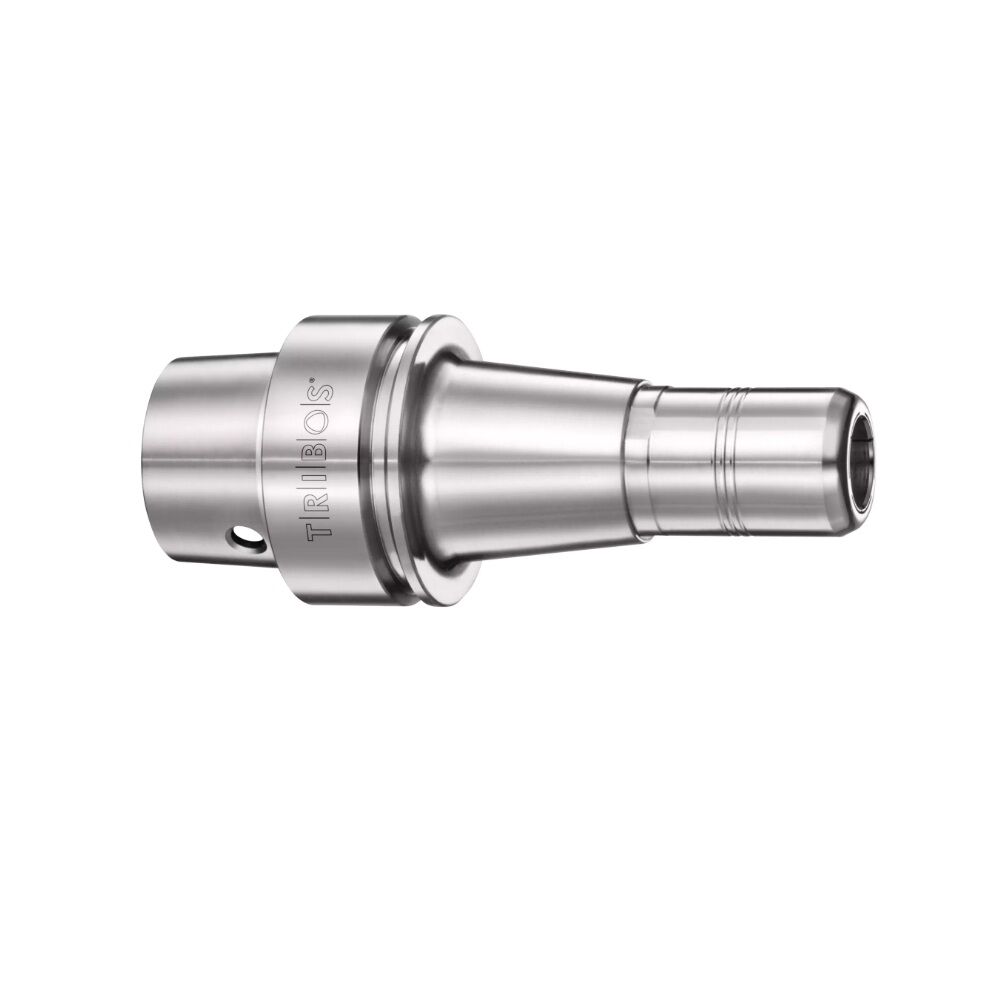

0226007 SCHUNK Polygonspannfutter TRIBOS-RM mit HSK32E-Schaft DIN 69893-5 für HSC-Bearbeitung, Spanndurchmesser 12mm und Länge 78mm
(Inkl. MwSt.: 591,70 €)
Das polygonale Spannfutter TRIBOS-RM ist für hochpräzise HSC-Bearbeitungen im Bereich der Mikrozer spanung ausgelegt und erreicht Drehzahlen von über 85.000 min⁻¹. Die Verankerungsstruktur sorgt für Steifigkeit und Stabilität, während ein Rundlauf von ≤ 0,006 mm Oberflächengüte und Prozesssicherheit bei der Metallzerspanung gewährleistet. In verschiedenen Größen erhältlich, lässt es sich optimal in kompakte, dynamische Bearbeitungszentren integrieren und bietet eine HSK-E 32 DIN 69893-5 Schaft, Auswuchtgüte G2,5 sowie Schaftqualität h6.
Das polygonale Spannfutter SCHUNK TRIBOS-RM HSK-E 32 ist für Hochgeschwindigkeits-Mikrobearbeitung ausgelegt, bei der Präzision, dynamische Stabilität und Zugänglichkeit in tiefen Bearbeitungsbereichen entscheidend sind. Die HSK-E Schnittstelle gemäß DIN 69893 gewährleistet eine steife und hochpräzise Verbindung zwischen Maschine und Werkzeug.
Das TRIBOS-Spannsystem basiert auf einer kontrollierten elastischen Verformung des polygonalen Innenprofils. Mit dem TRIBOS SVP Gerät wird der Spannbereich temporär rund, sodass das Werkzeug eingesetzt werden kann. Nach Entlastung kehrt das Spannfutter in seine ursprüngliche Form zurück und spannt den Werkzeugschaft gleichmäßig und spielfrei. In dieser langen Ausführung wird ein Rundlauf von < 0,006 mm bei 2,5 x D erreicht.
Die Länge L=78 mm verbessert die Zugänglichkeit in tiefen Kavitäten und schwer erreichbaren Bereichen bei gleichzeitig ausgewogener Steifigkeit. Das rotationssymmetrische Design ermöglicht stabile Bearbeitung bis 85.000 U/min, mit Serienauswuchtung G2.5 bei 25.000 U/min (Umax < 1 gmm).
Das Spannfutter ist für Werkzeuge mit h6-Schaft ausgelegt und ermöglicht durch Reduzierhülsen die Aufnahme unterschiedlicher Durchmesser. Es verfügt über eine Zugangsbohrung für TRIBOS SVP sowie über eine optionale Datenschnittstelle gemäß DIN 69893.
Der Verzicht auf eine Gewindeanschlusslösung für Kühlmittel sorgt für eine kompakte Bauweise und optimale Einsatzfähigkeit in hochdynamischen Anwendungen.
Diese Ausführung eignet sich ideal für Mikrobearbeitung, Hochgeschwindigkeitsbearbeitung mit langen Werkzeugen sowie für tiefe Kavitäten mit höchsten Anforderungen an Präzision und Prozesssicherheit.

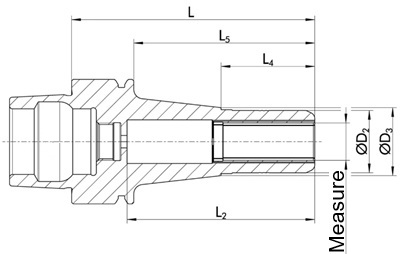

TRIBOS-RM HSK-E 32 – Technische Maßdaten
| Größe | D₂ [mm] | D₃ [mm] | L [mm] | L₂ [mm] | L₄ [mm] | L₅ [mm] | Mmin [Nm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|
| 12 | 20 | 21.5 | 78 | 60.2 | 30 | 58 | 20 | 0.35 |
TRIBOS-RM HSK-E 32 – Technische Merkmale und Vorteile
| Produktbeschreibung | TRIBOS-RM ist für Hochgeschwindigkeitsbearbeitungen in der Mikrobearbeitung bis 85.000 U/min geeignet. Die sehr hohe Rundlaufgenauigkeit ≤ 0,003 mm und die durch die Ankerstruktur bedingte Stabilität bilden die Basis dieser kompakten Werkzeughalteraufnahmen und gewährleisten Präzision und Prozesssicherheit bei der Bearbeitung. Die verschiedenen Abmessungen passen perfekt zu kleinen hochdynamischen Bearbeitungszentren. |
| Hohe radiale Steifigkeit | Stabilität bei hohen Schnittkräften, gute Bearbeitungsleistung und dadurch schnellere Bearbeitungszeiten sowie höhere Produktivität |
| Kleine und kompakte Bauweise | Präzise und zuverlässige Bearbeitung |
| Serienmäßige Feinwuchtung | Für hohe Drehzahlen geeignet mit einer Wuchtgüte von G2.5 bei 25.000 U/min |
| Volle Kompatibilität | Ideal kombinierbar mit den Werkzeugverlängerungen TRIBOS SVL |
| Konstanter Rundlauf und Wiederholgenauigkeit | ≤ 0,003 mm |
| Reduzierung der Rüstzeiten und Maschinenkosten | Schneller und einfacher Werkzeugwechsel mit der Spannvorrichtung TRIBOS-RM SVP |
| Hervorragende Schwingungsdämpfung | Mikro-Lunker werden vermieden und bessere Werkstückoberflächen erzielt, die Maschinenspindel wird geschützt, die Werkzeugstandzeit verlängert sich und dadurch sinken die Kosten |
| Rotationssymmetrisches Design | Die rotationssymmetrische Struktur minimiert das Störkonturprofil und gewährleistet eine hohe Drehzahl |
TRIBOS-RM HSK-E 32 – Technologie und Funktionsprinzip
| Technologie | TRIBOS SVP Betätigungseinrichtungen verformen die polygonale Form des Werkzeughalters so weit, bis sie kreisförmig wird und das Einsetzen des Werkzeugs möglich ist. Nach dem Druckabbau kehrt der Werkzeughalter in seine ursprüngliche polygonale Form zurück und spannt den eingesetzten Werkzeugschaft sicher und präzise. |
| Element 1 | Ankerstruktur – Die Ankerstruktur gewährleistet hohe Stabilität |
| Element 2 | Grundkörper – Am Grundkörper befindet sich die maschinenseitige Schnittstelle |
| Element 3 | Kompakte Bauweise – Für hohe radiale Steifigkeit und hohe Rundlaufgenauigkeit |
| Schritt 1 | Polygonaler Spanndurchmesser – Durch den Einsatz der TRIBOS SVP Spannvorrichtungen und des entsprechenden Betätigungsdrucks verformt sich der polygonale Spanndurchmesser des Werkzeughalters und wird kreisförmig. |
| Schritt 2 | Der polygonale Spanndurchmesser nimmt durch Betätigungsdruck eine kreisförmige Form an und erleichtert dadurch das Einführen des Werkzeugschafts. |
| Schritt 3 | Einführen des Werkzeugschafts – Wenn sich der auf den Spanndurchmesser ausgeübte Druck verringert, nimmt dieser wieder seine ursprüngliche polygonale Form an. |
| Schritt 4 | Werkzeug gespannt – Der eingesetzte Werkzeugschaft wird zuverlässig mit hoher Wiederholgenauigkeit gespannt. |
- Hersteller:
- SCHUNK
- Art und Ausführung:
- Polygonaler Verschluss
- Länge "L":
- 78mm
- Größe:
- 12mm
- Schaft Model:
- HSK32E
