La brocciatura è un processo di lavorazione meccanica che permette di creare profili interni sagomati all’interno di un foro preesistente. Si distingue per alta precisione, ripetibilità e velocità di esecuzione, risultando particolarmente adatta in settori come meccanica di precisione, industria automobilistica, aerospaziale e manifatturiera. Grazie all’utilizzo di torni CNC e centri di lavoro automatizzati, questa tecnica garantisce risultati uniformi, riducendo i tempi di produzione e migliorando la qualità finale dei componenti lavorati.



Il brocciatore, combinato con la broccia, permette un’asportazione controllata del materiale fino al raggiungimento della forma desiderata. La broccia è caratterizzata da una sequenza di denti progressivi che modellano il foro interno con estrema precisione, assicurando accoppiamenti meccanici perfetti. Questo sistema garantisce la massima stabilità e funzionalità dei componenti assemblati, in particolare alberi e accoppiamenti poligonali.

I brocciatori per profili interni trovano applicazione in lavorazioni avanzate, specialmente in ingranaggi, alberi e altri componenti critici. L’impiego su torni CNC consente di ottenere prestazioni costanti e ripetibilità dimensionale anche in lavorazioni ad alta velocità. Questi strumenti sono apprezzati per la loro affidabilità, resistenza all’usura e versatilità, rendendoli fondamentali per l’ottimizzazione della produzione industriale.



I profili interni più utilizzati nei processi di brocciatura comprendono:
Profilo quadrato, adatto all’alloggiamento di barre, maniglie e leve con stelo quadrato.
Profilo esagonale, usato per creare esagoni incassati su perni, valvole e inserti filettati, compatibili con chiavi a brugola.
Profilo Torx, diffuso nei settori automobilistico, medicale e aerospaziale, impiegato in viti, inserti e valvole. Grazie a questa sagomatura, i componenti possono essere montati e smontati con chiavi Torx.

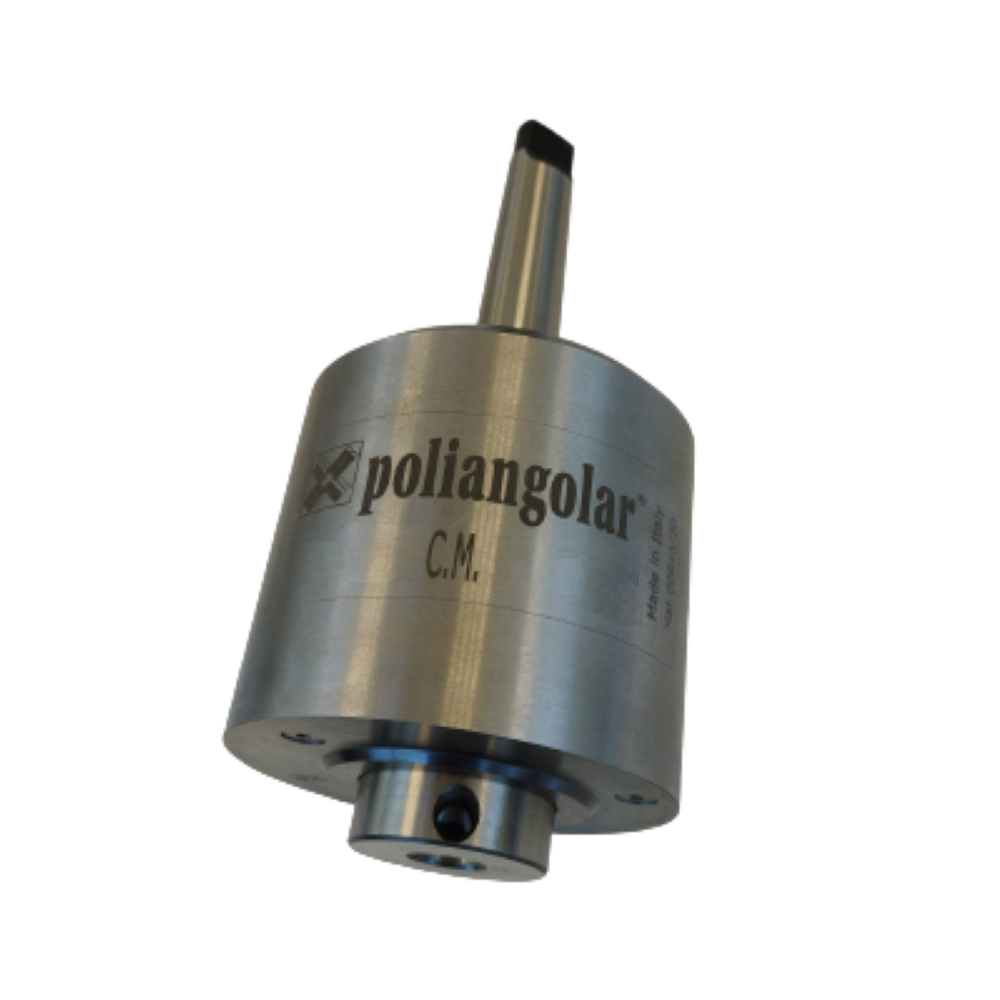

Il brocciatore è un’apparecchiatura rotante montata su torni automatici e CNC, composta da una parte fissa, che viene serrata nell’attacco macchina, e una parte rotante su cui è montata la broccia. Questa combinazione permette di eseguire lavorazioni precise, riducendo al minimo le tolleranze di errore.



Il brocciatore lavora attraverso la rimozione del materiale per compressione. Le forze in gioco sono elevate, motivo per cui il sistema è progettato per ridurre al minimo la pressione necessaria. Quando la broccia entra in contatto con il pezzo, oscilla attorno al suo asse, asportando progressivamente il materiale. Questo movimento genera un punto di contatto variabile, distribuendo uniformemente lo sforzo lungo la circonferenza del foro.

Ripetendo la lavorazione per più passaggi, il profilo viene generato con la lunghezza desiderata. Questo metodo consente di ottenere risultati precisi e ripetibili, garantendo componenti perfettamente sagomati.



La brocciatura è una tecnologia essenziale per la realizzazione di profili interni complessi, con vantaggi significativi in termini di precisione, ripetibilità e produttività. L’impiego su torni CNC e centri di lavoro consente un’ottimizzazione delle lavorazioni, riducendo i tempi di produzione e migliorando la qualità dei componenti. Grazie alla sua affidabilità e versatilità, il brocciatore rappresenta una soluzione fondamentale per le industrie che richiedono elevati standard di qualità e prestazioni meccaniche.
