Il misuratore fotovoltaico è dotato di due modalità di misurazione per determinare la curva caratteristica di un modulo solare. In modalità automatica si genera la curva caratteristica con i parametri automatici del solarimetro. Ciò consente all'utente di avere un'idea dello stato del modulo solare. In modalità manuale è possibile impostare il valore corrente iniziale e il valore corrente finale. Se è stata introdotta anche la superficie del modulo solare e la potenza dell'intensità di radiazione in W/m², il misuratore di energia solare sarà in grado di calcolare l'efficienza e il coefficiente di riempimento della cella. Altra funzione aggiuntiva del misuratore di energia fotovoltaica è la misurazione di un punto. In questo caso, il dispositivo può monitorare e controllare una corrente specifica.

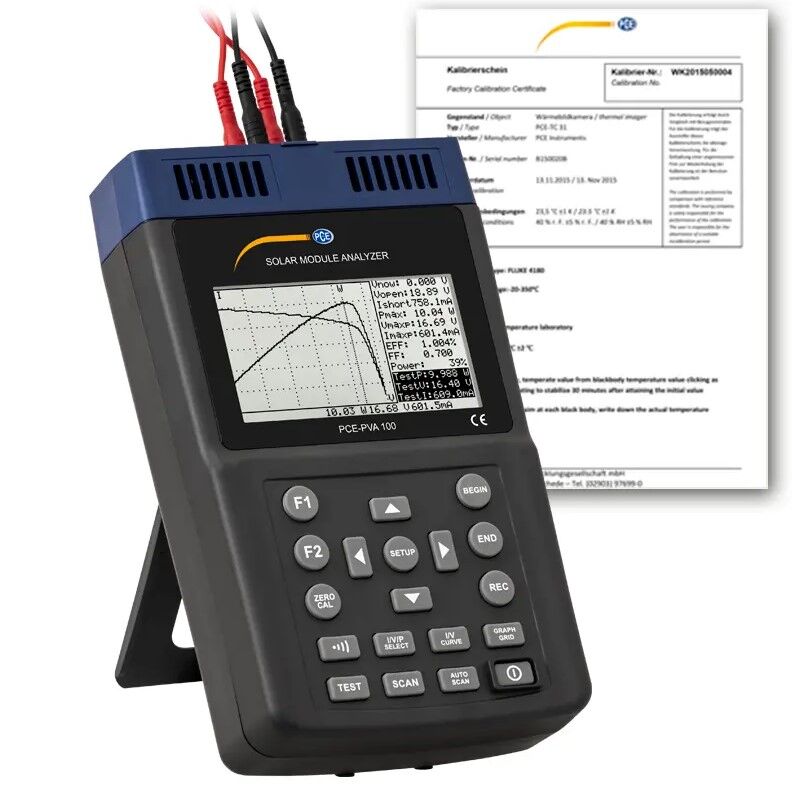

Il display del misuratore di energia solare è da 4,8". Ciò consente di visualizzare la curva caratteristica e i valori di misura allo stesso tempo. Per analizzare al meglio la curva caratteristica è possibile controllare ogni singolo punto di misura. Per ottenere una differenza della X e Y si può premere un tasto dello strumento per passare da corrente a tensione e potenza.

Grazie alle varie funzioni il misuratore di energia fotovoltaica è lo strumento ideale per verificare l'efficacia dei moduli solari. Per questo motivo il misuratore fotovoltaico viene utilizzato negli impianti fotovoltaici e negli istituti di ricerca per lo sviluppo dei moduli solari.



Come opzione, è possibile richiedere una certificazione ISO per questo solarimetro.



Tensione DC
Range di misura	0 ... 10 V
Risoluzione	0,001 V
Precisione	±1% ±(1% di Vopen ±0,1 V)
Range di misura	10 ...60 V
Risoluzione	0,1 V
Precisione	±1% ±(1% di Vopen ±0,1 V)
Vopen: misura della tensione aperta in un modulo solare
Corrente DC
Range di misura	0,01 ... 10 A
Risoluzione	1 mA
Precisione	±1% ±(1% di Ishort ±9 mA)
Range di misura	10 ... 12 A
Risoluzione	10 mA
Precisione	±1% ±(1% di Ishort ±0,09 A)
Ishort: Corrente di cortocircuito in una cella solare
Altre specifiche
Impostazione della superficie FV	0,001 ... 9999 m²
Regolazione dell'intensità delle radiazioni	10 ... 1.000 W/m²
Schermo	LCD da 4,8"
Fusibile	F250 V, 12 A
Memoria	100 misurazioni
Frequenza di campionamento	0 ... 99 minuti
Autonomia batteria	Circa 400 misure lineari da 60 ... 0 V e 0 ... 12 A
Alimentazione batteria	Batteria al litio da 11,1 V, 3.400 mAh
Alimentazione con alimentatore	Input: 100 ... 240 V AC / 50/60 Hz Output: 15 V DC / 3A
Grado di inquinamento	2
Coefficiente di temperatura	0,1% del range/°C in temperature <18 °C e >28 °C
Condizioni operative	-20 ... 60 °C / <75% U.R. senza condensazione
Dimensioni	257 x 155 x 57 mm
Peso	1.160 g

- Certificazione ISO inclusa
- Memoria per 100 misurazioni
- Range di misura: 0 ... 12 A DC
- 3 differenti funzioni di prova
- Interfaccia per trasferimento dei dati al PC
- Visualizzazione grafica commutabile
