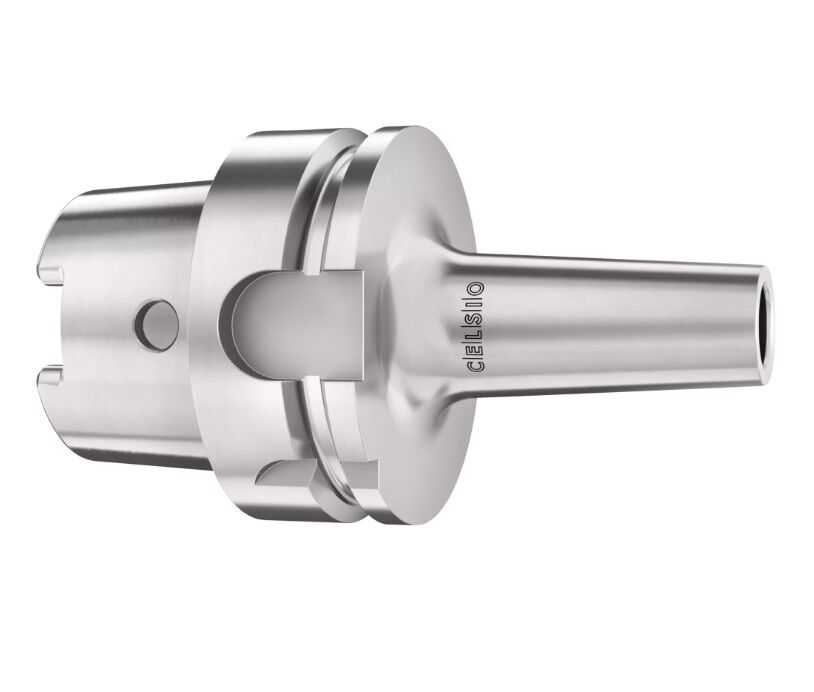

26001005 SCHUNK Mandrino sottile a 3° CELSIO a calettamento termico con gambo HSK63A lunghezza 120mm per montaggio utensili con serraggio diametro 10mm
(Tasse incl.: 248,15 €)
Il sistema termoretraibile CELSIO offre prestazioni elevate grazie al riscaldamento per induzione, che crea una connessione quasi omogenea tra portautensile e utensile. La variante Cool Flow integra canali di raffreddamento regolabili con viti M3 per indirizzare il refrigerante direttamente sul tagliente, mentre la versione Dual Contact garantisce un'interfaccia ottimale su macchine con superfici coniche e piane. Ideale per lavorazioni ad alta velocità (fino a 50.000 giri/min) e per utensili HSS/HM, assicura precisione ≤ 0,003 mm (ISO 69882-8), ottima finitura superficiale e ripetibilità. Grazie alla struttura dinamica con gambo rinforzato, combina snellezza e robustezza, ed è perfetto per fresatura, foratura e lavorazioni HSC. Bilanciato per G2,5 a 25.000 rpm, è compatibile con le prolunghe CELSIO SVL, garantendo massima flessibilità e produttività.
Il mandrino sottile a 3° CELSIO con calettamento termico è un componente fondamentale nella lavorazione ad alta precisione. Questo prodotto è progettato per montare utensili con un serraggio del diametro di 10 mm ed è compatibile con il sistema HSK63A, rendendolo particolarmente versatile per diverse applicazioni industriali. La lunghezza del mandrino è di 120 mm, consentendo l'uso in vari contesti di lavoro.
Il sistema termoretraibile CELSIO sfrutta il riscaldamento per induzione, il quale garantisce una connessione omogenea tra il portautensile e l’utensile, migliorando l’efficienza e la qualità della lavorazione. La versione Cool Flow, dotata di canali di raffreddamento regolabili, permette di indirizzare il refrigerante direttamente sul tagliente, mantenendo temperature ottimali durante le operazioni, mentre la variante Dual Contact ottimizza l'interfaccia su macchine con superfici coniche e piane.
Questo mandrino è particolarmente indicato per operazioni ad alta velocità, consentendo velocità di rotazione fino a 50.000 giri/min, il che lo rende un'ottima scelta per utensili in acciaio HSS e HM. Progettato per garantire una precisione di lavorazione fino a ≤ 0,003 mm secondo la norma ISO 69882-8, offre ottime prestazioni in termini di finitura superficiale e ripetibilità, essenziali per produzioni di alta qualità.
La robustezza della struttura dinamica, unita al gambo rinforzato, offre un equilibrio ideale tra snellezza e resistenza. È perfetto per diversi tipi di processi come fresatura, foratura e lavorazioni HSC (High Speed Cutting). Il mandrino è bilanciato su G2,5 a 25.000 rpm, garantendo stabilità e riduzione delle vibrazioni durante il funzionamento. Inoltre, risulta compatibile con le prolunghe CELSIO SVL, permettendo così una massima flessibilità e incrementando la produttività nelle varie applicazioni industriali.
Di seguito le tabelle con i dati tecnici e le caratteristiche del prodotto:
| Caratteristica | Valore |
|---|---|
| Tipo di mandrino | Sottile a 3° CELSIO |
| Gambo | HSK63A |
| Lunghezza | 120 mm |
| Serraggio utensile | Diametro 10 mm |
| Velocità massima | 50.000 giri/min |
| Precisione | ≤ 0,003 mm (ISO 69882-8) |
| Bilanciamento | G2,5 a 25.000 rpm |
| Compatibilità | Prolunghe CELSIO SVL |
| Settori di utilizzo | Fresatura, foratura, lavorazioni HSC |
Il mandrino CELSIO è, quindi, un’attrezzatura indispensabile per tutte le aziende che operano nel settore della meccanica di precisione e sono alla ricerca di soluzioni che uniscano performance, qualità e innovazione tecnologica.
- Costruttore:
- SCHUNK
- Tipologia:
- Calettamento
- Lunghezza "L":
- 120mm
- Misura:
- 10mm
- Tipo di Codolo o gambo:
- HSK63A
- Diametro "d2":
- 16mm
- Diametro "D":
- 26mm
- Lunghezza "L1":
- 94mm
- Lunghezza "L2":
- 42mm
