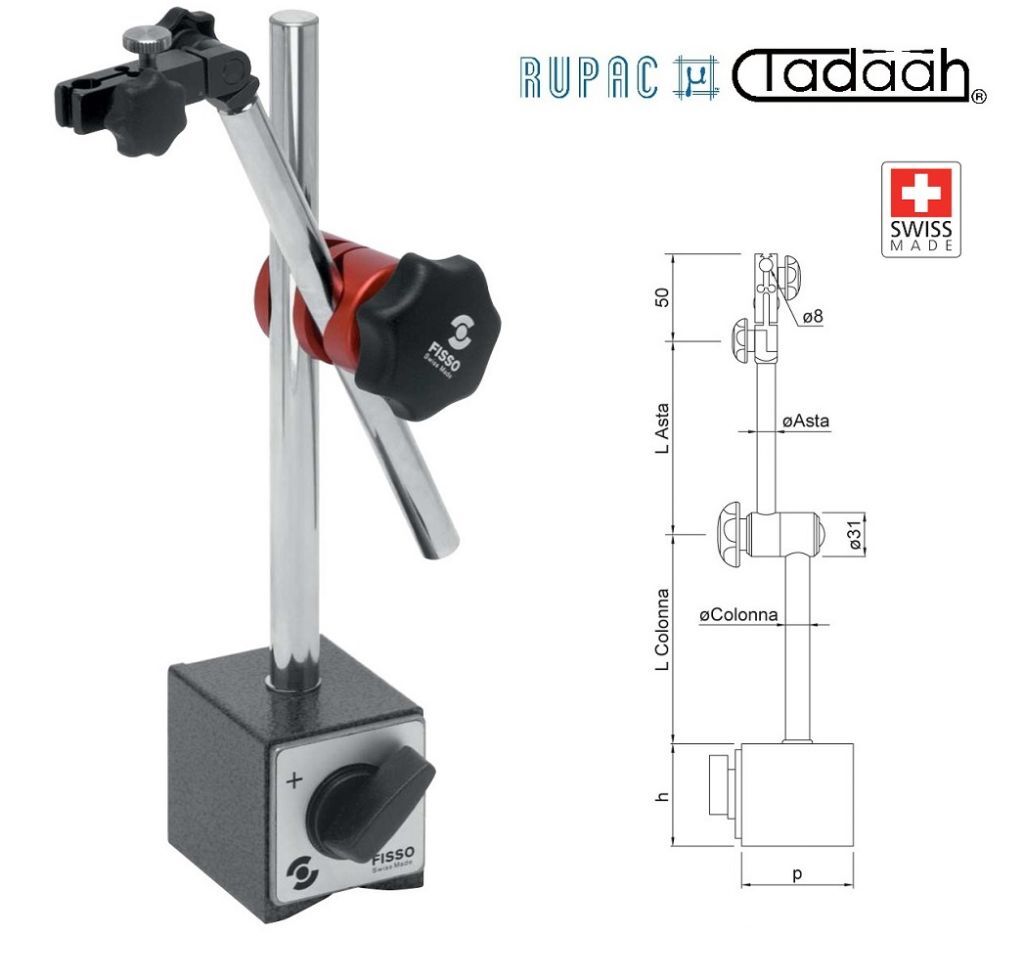

Il supporto magnetico porta comparatore RUPAC MicroMet PLUS serie Base-Line modello LXS25 (cod. 2005026) rappresenta una soluzione compatta ed efficiente per operazioni di controllo dimensionale e verifica geometrica in officine meccaniche, laboratori metrologici e reparti di controllo qualità industriale. Progettato per l’utilizzo con comparatori centesimali analogici Ø8 mm, consente di eseguire misurazioni affidabili su componenti meccanici, garantendo precisione nel controllo di planarità, concentricità, parallelismi, eccentricità ed errori di forma.

La struttura è realizzata con corpo in alluminio robusto e leggero, progettato per offrire un’elevata resistenza meccanica mantenendo al contempo una buona maneggevolezza. Il sistema è dotato di bloccaggio centrale, che consente di fissare simultaneamente le articolazioni del braccio, garantendo una stabilità ottimale durante le operazioni di misura e riducendo il rischio di microspostamenti.

Il supporto presenta un raggio d’azione di 125 mm, caratteristica che lo rende particolarmente adatto per applicazioni su componenti di piccole dimensioni o in spazi operativi limitati. La configurazione con asta Ø8 × 75 mm e colonna Ø10 × 106 mm offre un buon equilibrio tra compattezza e capacità di posizionamento dello strumento.

Il sistema include una regolazione micrometrica fine, che permette un posizionamento estremamente preciso del comparatore rispetto alla superficie da controllare. Con una sensibilità di regolazione pari a circa 1,3 mm per giro, l’operatore può effettuare microregolazioni durante le operazioni di allineamento e azzeramento, migliorando la qualità e la ripetibilità delle misurazioni. Questa funzione risulta fondamentale per il controllo di giochi di trasmissione, variazioni dimensionali, errori di forma e deviazioni geometriche.

La base magnetica fissa con piano inferiore prismatico consente un fissaggio stabile sia su superfici piane sia su elementi cilindrici. Le dimensioni compatte della base 30 × 35 × 36 mm permettono l’utilizzo del supporto anche in ambienti con spazio ridotto. La forza verticale di distacco di 300 N garantisce una presa magnetica sicura, adeguata per applicazioni di precisione su componenti di dimensioni contenute.

Il supporto è compatibile con comparatori centesimali analogici Ø8 mm e dispone di attacco a coda di rondine per tastatori, offrendo maggiore versatilità nell’utilizzo con strumenti di misura diversi. La configurazione ergonomica facilita regolazioni rapide e precise, aumentando l’efficienza nelle operazioni di controllo.

Grazie alla qualità costruttiva Swiss Made, alla precisione delle regolazioni e alla compattezza del sistema, questo supporto rappresenta uno strumento ideale per tecnici, operatori di officina, costruttori di macchine utensili e specialisti della manutenzione industriale.

Il sistema consente di eseguire controlli accurati di planarità, concentricità, parallelismi e variazioni dimensionali, contribuendo a mantenere elevati standard qualitativi nei processi produttivi della meccanica di precisione e del settore automotive.
