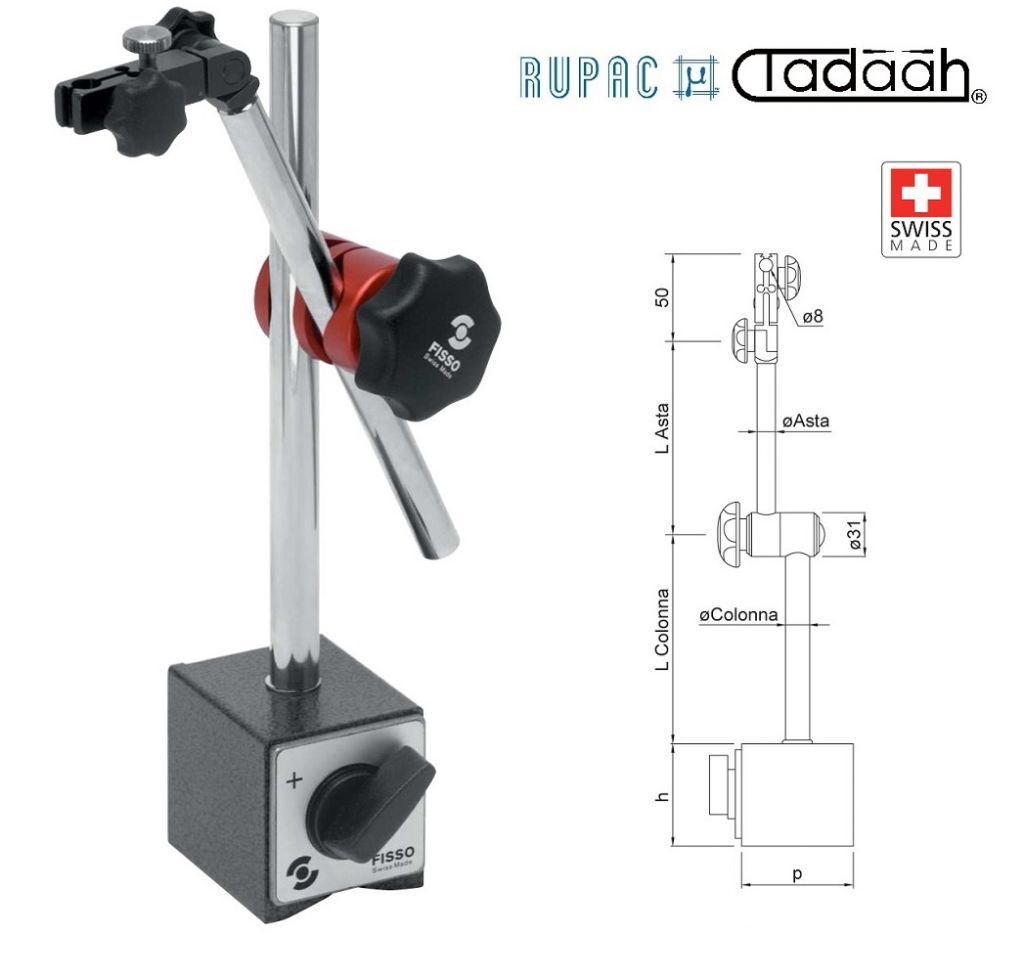

Il supporto magnetico porta comparatore RUPAC MicroMet PLUS Base-Line modello LM35 (cod. 2005024) è una soluzione professionale progettata per operazioni di controllo dimensionale e verifica geometrica in officine meccaniche, laboratori metrologici e reparti di controllo qualità industriale. Progettato per l’utilizzo con comparatori centesimali analogici Ø8 mm, consente misurazioni precise e ripetibili su componenti meccanici, garantendo affidabilità nel controllo di planarità, concentricità, parallelismi, eccentricità ed errori di forma.

La struttura è realizzata con corpo in alluminio robusto e sistema di bloccaggio centrale, che permette il serraggio simultaneo delle articolazioni, assicurando una stabilità elevata durante le operazioni di misura. Questa configurazione garantisce rigidità e riduce al minimo i microspostamenti che potrebbero influenzare la precisione della misura.

Il supporto presenta un raggio d’azione di 210 mm, offrendo un’ottima capacità di posizionamento dello strumento di misura anche in contesti operativi con accessibilità limitata. La struttura è composta da colonna Ø14 × 184 mm e asta Ø12 × 164 mm, che garantiscono un equilibrio tra rigidità strutturale e flessibilità operativa.

Il sistema è dotato di regolazione micrometrica fine, che consente un posizionamento estremamente preciso del comparatore rispetto alla superficie da controllare. Con una sensibilità pari a circa 1,3 mm per giro, l’operatore può effettuare regolazioni di alta precisione durante le operazioni di azzeramento e allineamento. Questa caratteristica è fondamentale per il controllo di giochi di trasmissione, variazioni dimensionali, errori di forma e deviazioni geometriche.

La base magnetica fissa con piano inferiore prismatico consente un fissaggio stabile sia su superfici piane sia su elementi cilindrici. Le dimensioni della base 50 × 55 × 60 mm permettono un utilizzo versatile in officina, mentre la forza verticale di distacco di 750 N garantisce una presa magnetica estremamente sicura anche durante operazioni di misura più impegnative.

Il supporto è compatibile con comparatori centesimali analogici Ø8 mm e dispone di attacco a coda di rondine per tastatori, ampliando le possibilità di utilizzo con diversi strumenti di misura. La configurazione ergonomica consente regolazioni rapide e precise, migliorando l’efficienza nelle operazioni di controllo qualità.

Grazie alla qualità costruttiva Swiss Made, alla precisione delle regolazioni e alla robustezza della struttura, questo supporto rappresenta uno strumento indispensabile per tecnici, ingegneri, operatori di officina e specialisti della manutenzione industriale.

Il sistema consente di eseguire controlli accurati di planarità, concentricità, parallelismi, eccentricità e variazioni dimensionali, contribuendo a mantenere elevati standard qualitativi nei processi produttivi della meccanica di precisione e del settore automotive.
